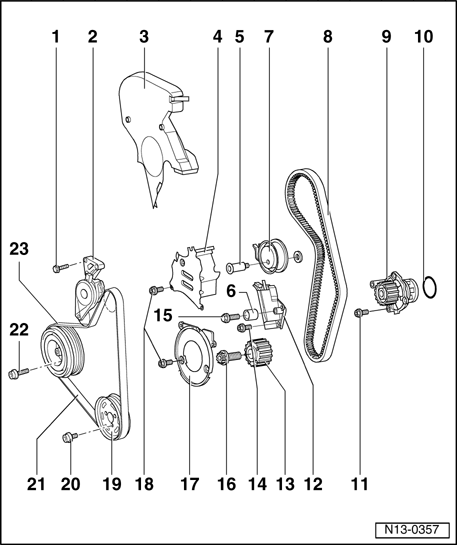

Part I
1 - 25 Nm
2 - Tensioning device for ribbed belt
- To release tension on ribbed belt, pivot using open-end wrench, refer to Ribbed belt, removing and installing under Ribbed belt, removing and installing
3 - Toothed belt cover - upper part
4 - Toothed belt cover - center part
5 - 27 Nm
6 - Idler roller
7 - Tensioning roller
- Toothed belt, removing, installing and tensioning, refer to Toothed belt, removing, installing and tensioning
8 - Toothed belt
- Mark direction of rotation before removing
- Check for wear
- Do not kink
- Removing and installing, tensioning, refer to Toothed belt, removing, installing and tensioning
9 - Coolant pump
- Check for ease of movement
- If damaged or leaking replace completely
- Removing and installing, refer to Coolant pump, removing and installing
10 - O-ring
- Replace
11 - 15 Nm
12 - Tensioning device for toothed belt
- Toothed belt, removing, installing and tensioning, refer to Toothed belt, removing, installing and tensioning
13 - Crankshaft toothed belt gear
14 - 15 Nm
15 - 20 Nm
16 - 90 Nm plus an additional 1 / 4 turn (90 ° )
- Replace
- Use counter-holder 3415 to loosen and tighten
- Threads and shoulder must be free of oil and grease
17 - Toothed belt cover - lower part
18 - 10 Nm
- Insert using locking fluid D 000 600 A2
19 - Pulley
- For power steering pump
20 - 25 Nm
21 - Ribbed belt
- Mark direction of rotation before removing
- Check for wear
- Do not kink
- Removing and installing, refer to Ribbed belt, removing and installing
22 - 25 Nm
23 - Belt pulley/vibration damper
- Only possible to install in one position - Bores are offset
- Note position when installing toothed belt, refer to Toothed belt, removing, installing and tensioning
