Special Tools

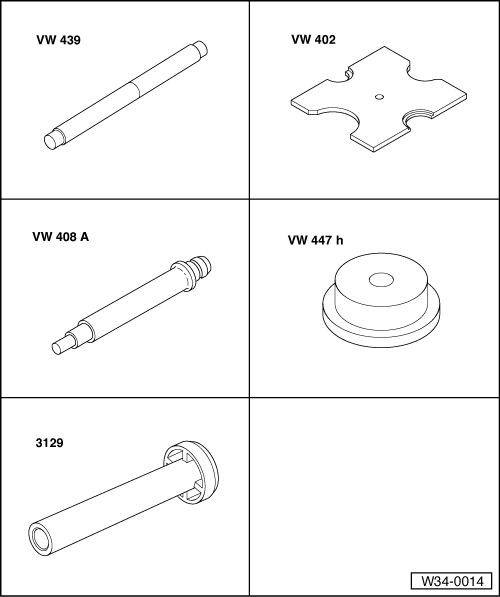

Fig 1: Identifying Special Tools -- Transmission Selector Mechanism Up To 05.99, Disassembling And Assembling
Special tools and workshop equipment required
- Guide pin, shouldered VW 439
- Thrust plate VW 402
- Press tool VW 408A
- Thrust plate VW 447H
- Fitting tool 3129

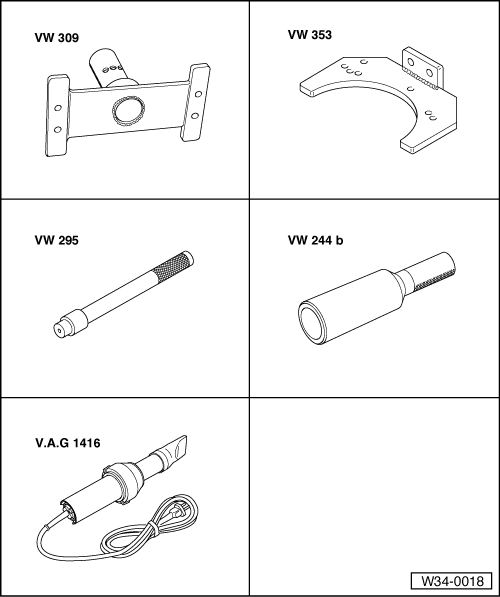

Fig 2: Identifying Special Tools -- Disassembling And Assembling Transmission Housing Cover, Transmission Housing, Selector Mechanism, Input Shaft, Output Shaft (Pinion Shaft), Differential And Selector Forks
Special tools and workshop equipment required
- Holding plate VW 309
- Support for transmission VW 353
- Drift VW 295
- Fitting sleeve VW 244B
- Hot air blower V.A.G 1416

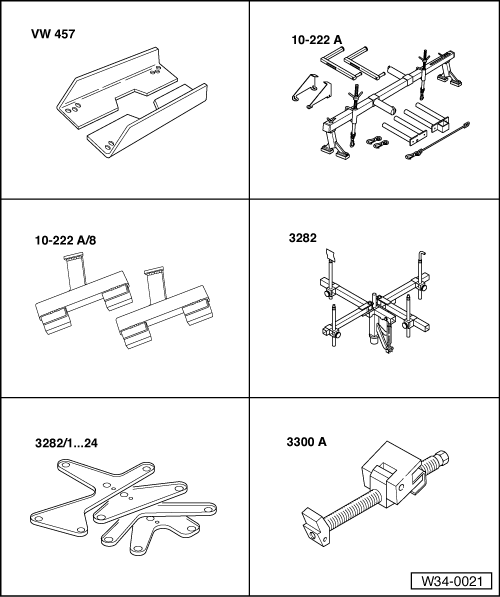

Special tools and workshop equipment required
- Support rails VW 457/1 (modifying SUPPORT RAILS VW 457/1, MODIFYING )
- Support device 10-222 A (Modifying guides 10-222 A/21 GUIDE 10-222A/21 FROM 10-222A, MODIFYING )
- Engine support feet 10-222 A/8
- Transmission support 3282
- Adjustment plate 3282/8
- Engine support 3300

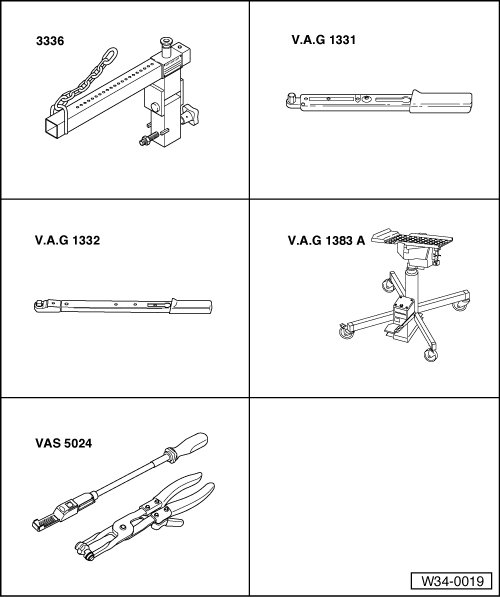

Special tools and workshop equipment required
- Transmission supporting jig. 3336
- Torque wrench VAG 1331
- Torque wrench VAG 1332
- Engine/transmission jack V.A.G 1383/A
- Pliers VAS 5024
Special tools and workshop equipment required
- Drift VW 295
- Adapter VW 295A
- Thrust plate VW 447H
- Thrust pad VW 512
- Tube 2040
- Thrust pad VW 454

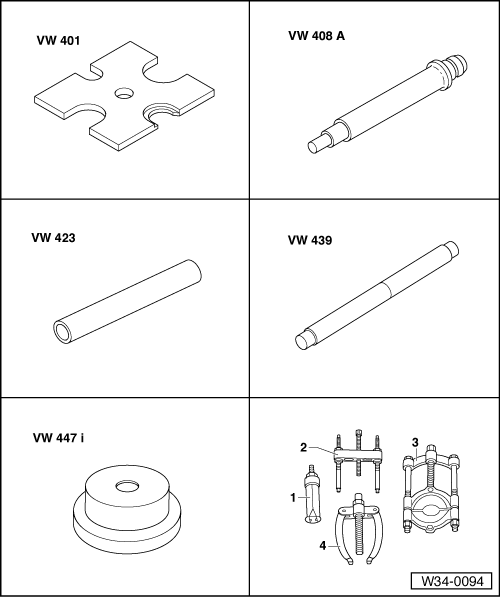

Fig 6: Identifying Special Tools -- Selector Mechanism On Transmission Side, As Of 06.99, Disassembling And Assembling
Special tools and workshop equipment required
- Thrust plate VW 401
- Press tool VW 408A
- Tube VW 423
- Guide pin, shouldered VW 439
- Thrust plate VW 447i
- 1 - Kukko 21/3 Internal puller
Special tools and workshop equipment required
- Drift VW 228B
- Drift VW 222A
- Spindle from assembly tool 3066
Special tools and workshop equipment required
- Shift lever gauge VAS 3422
- Wedge 3192/1
- Pin T10027
