Fuse Block

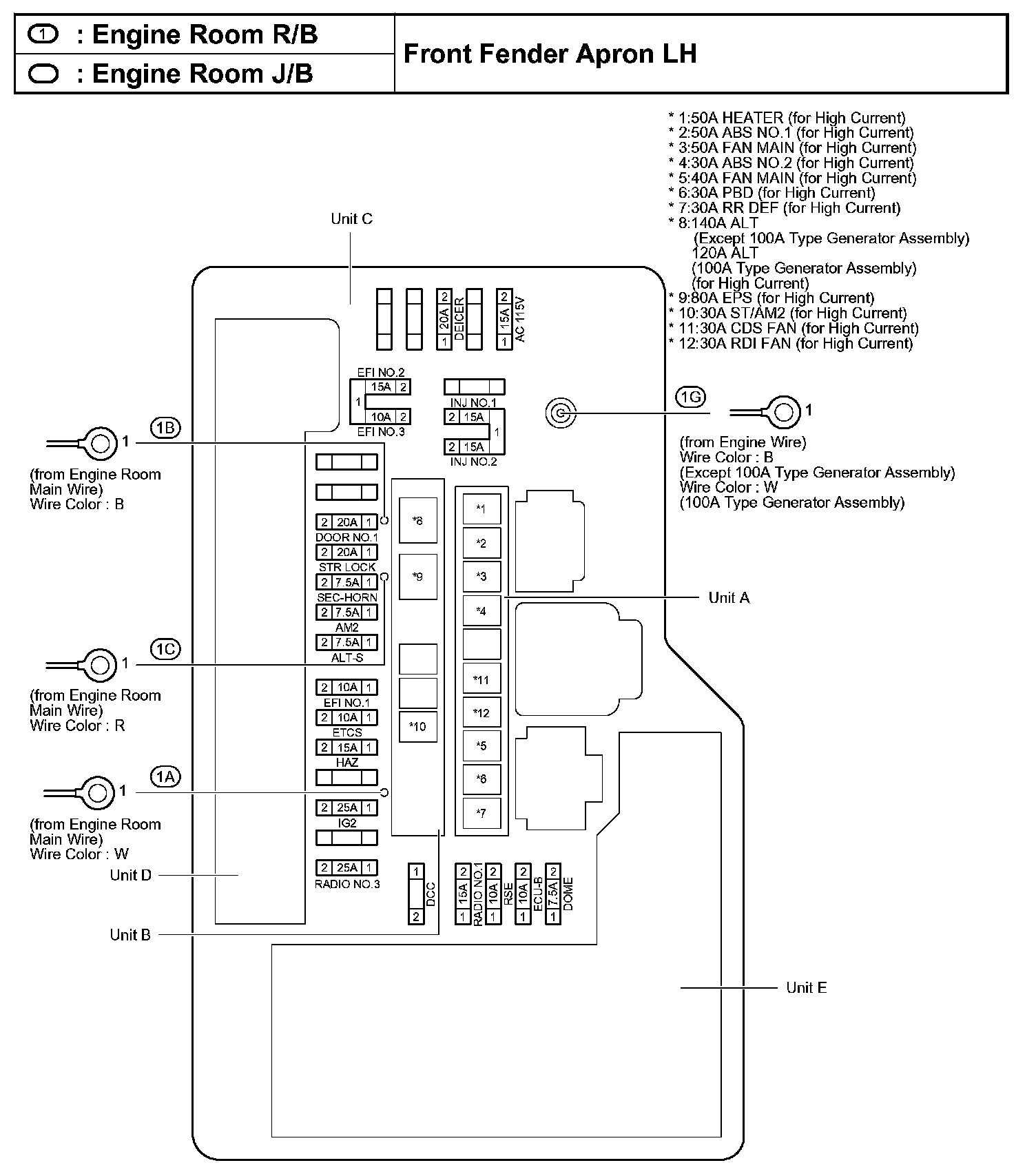

Engine Room R/B, J/B - Front Fender Apron LH:

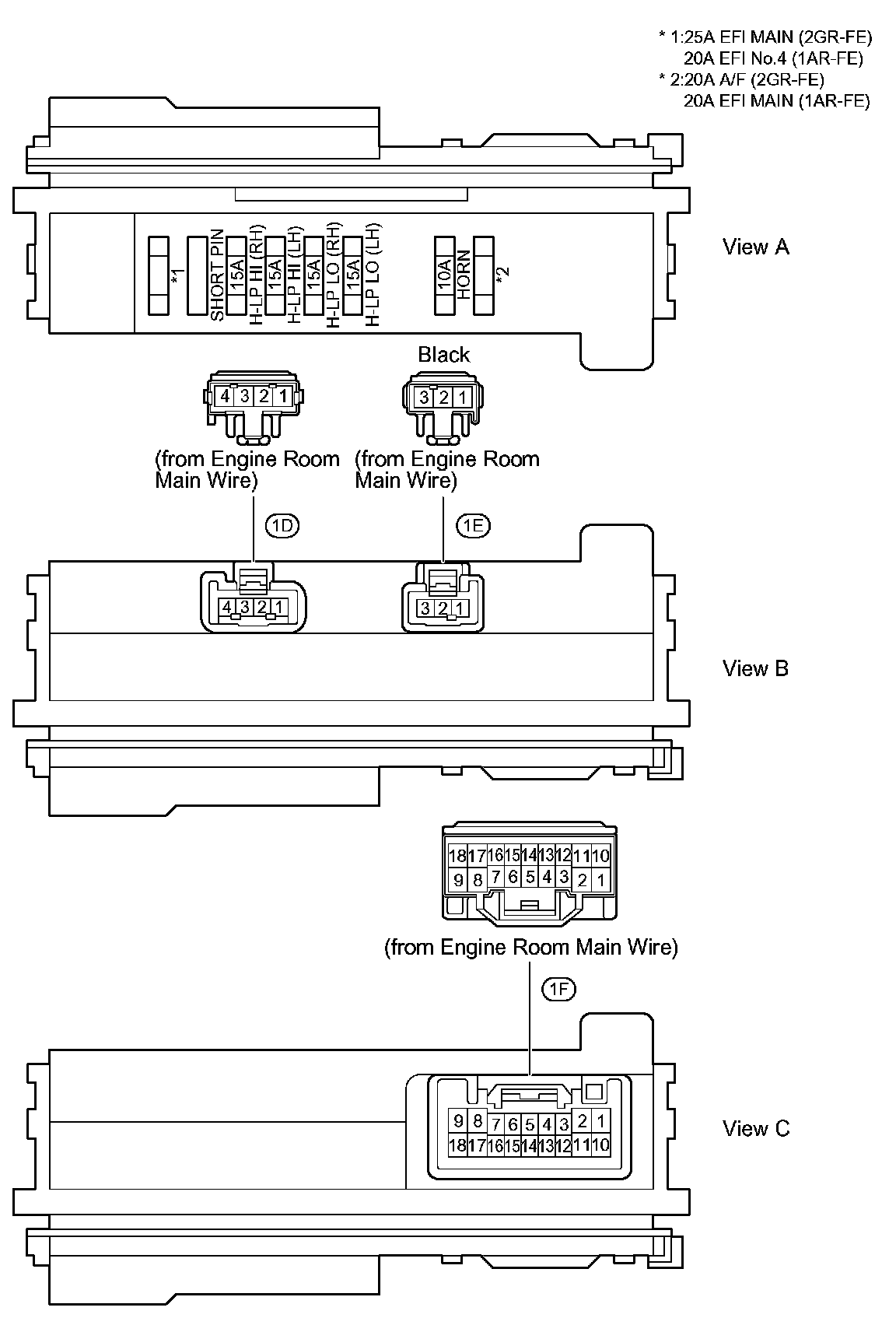

Engine Room R/B, J/B - Front Fender Apron LH:






Engine Room R/B, Engine Room J/B - Front Fender Apron LH:






Engine Room R/B, J/B - Front Fender Apron LH:

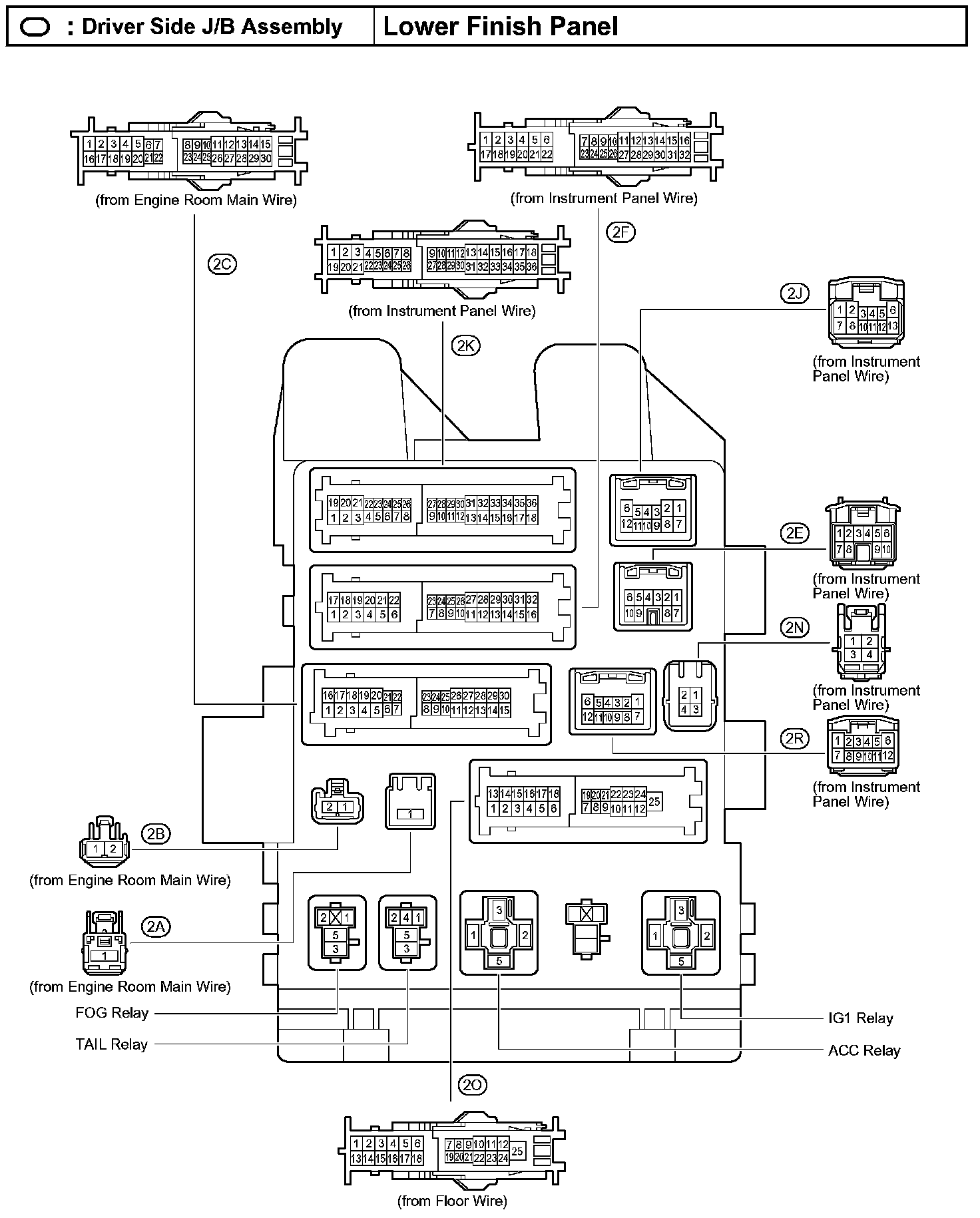

Driver Side J/B Assembly - Lower Finish Panel:






Driver Side J/B Assembly - Lower Finish Panel:






Junction Connector (CAN Front) - Instrument Panel Brace LH:






Junction Connector (CAN Rear) - Quarter Panel LH:
