Fuel Lid Lock Control: Installation

  1. INSTALL FUEL FILLER OPENING LID LOCK RETAINER
    1. Install the lock retainer and turn it counterclockwise as shown in the illustration.
    Fig 1: Turning Lock Retainer Counterclockwise
    G06006242Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY
    1. Install the cable and turn it clockwise as shown in the illustration.
    2. Install the fuel lid lock open lever with the bolt.

      Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

      Fig 2: Turning Cable Clockwise
      G06006243Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    3. Install the cable to the clamps and tape as shown in the illustration.

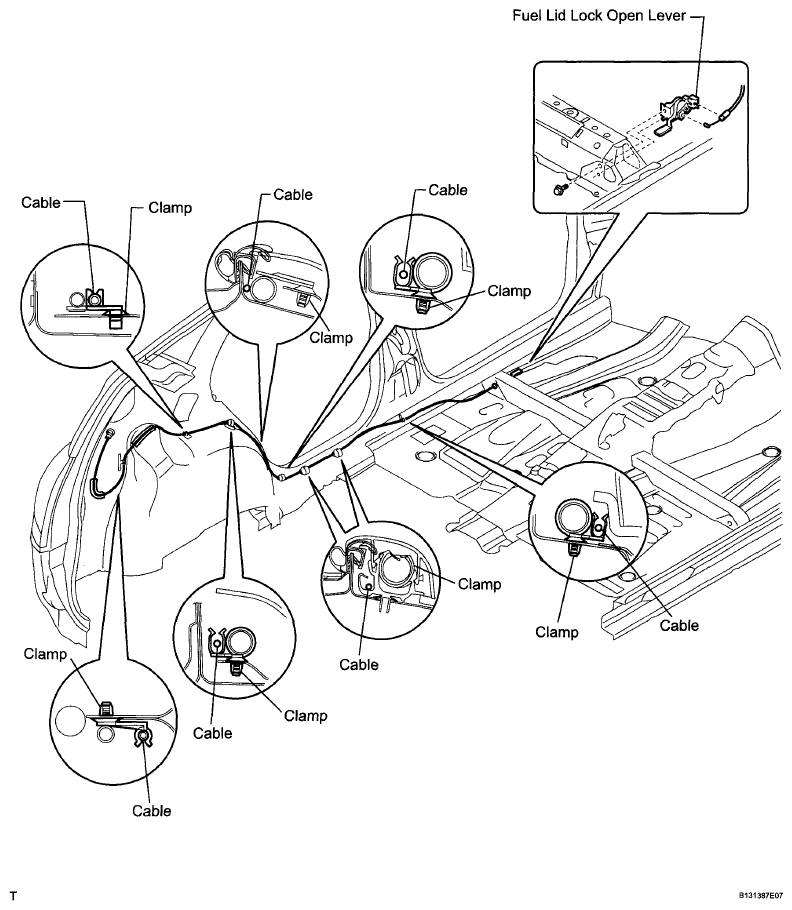

    Fig 3: Identifying Cable And Clamps
    G06006244Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  3. INSTALL FRONT FLOOR CARPET ASSEMBLY
    1. Install the front floor carpet.
  4. INSTALL DECK TRIM SIDE PANEL ASSEMBLY LH (w/ Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  5. INSTALL DECK TRIM SIDE PANEL ASSEMBLY LH (w/ o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  6. INSTALL DECK TRIM SIDE PANEL ASSEMBLY RH (w/ Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  7. INSTALL DECK TRIM SIDE PANEL ASSEMBLY RH (w/o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  8. INSTALL TETHER ANCHOR BRACKET SUB-ASSEMBLY (w/o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  9. INSTALL RECLINING REMOTE CONTROL LEVER BEZEL LH (w/o Rear No. 2 Seat)  (See REAR NO. 1 SEAT ASSEMBLY (FOR RH SIDE) )
  10. INSTALL RECLINING REMOTE CONTROL LEVER BEZEL RH (w/o Rear No. 2 Seat)  (See REAR NO. 2 SEAT ASSEMBLY )
  11. INSTALL REAR DECK TRIM COVER LH (w/ Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  12. INSTALL REAR DECK TRIM COVER RH (w/ Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  13. INSTALL REAR FLOOR FINISH PLATE  (See FUEL LID LOCK CONTROL )
  14. INSTALL BACK DOOR WEATHERSTRIP  (See FUEL LID LOCK CONTROL )
  15. INSTALL REAR FLOOR NO. 1 MAT SUPPORT SIDE PLATE  (See FUEL LID LOCK CONTROL )
  16. INSTALL REAR FLOOR NO. 2 BOARD  (See FUEL LID LOCK CONTROL )
  17. INSTALL REAR FLOOR NO. 3 BOARD  (See FUEL LID LOCK CONTROL )
  18. INSTALL REAR NO. 2 SEAT ASSEMBLY LH (w/ Rear No. 2 Seat)
    1. Install the rear No. 2 seat (See INSTALLATION ).
  19. INSTALL REAR NO. 2 SEAT ASSEMBLY RH (w/ Rear No. 2 Seat)
    1. Install the rear No. 2 seat (See INSTALLATION ).
  20. INSTALL DECK BOARD ASSEMBLY (w/o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  21. INSTALL REAR FLOOR NO. 1 BOARD (w/o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  22. INSTALL TONNEAU COVER ASSEMBLY (w/o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  23. INSTALL PACKAGE TRAY TRIM POCKET SUB-ASSEMBLY (w/o Rear No. 2 Seat)  (See FUEL LID LOCK CONTROL )
  24. INSTALL LOWER CENTER PILLAR GARNISH LH  (See FUEL LID LOCK CONTROL )
  25. INSTALL LOWER CENTER PILLAR GARNISH RH  (See FUEL LID LOCK CONTROL )
  26. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH  (See FUEL LID LOCK CONTROL )
  27. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH  (See FUEL LID LOCK CONTROL )
  28. INSTALL REAR DOOR SCUFF PLATE LH  (See FUEL LID LOCK CONTROL )
  29. INSTALL REAR DOOR SCUFF PLATE RH  (See FUEL LID LOCK CONTROL )
  30. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH  (See FUEL LID LOCK CONTROL )
  31. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH  (See FUEL LID LOCK CONTROL )
  32. INSTALL COWL SIDE TRIM BOARD LH  (See FUEL LID LOCK CONTROL )
  33. INSTALL COWL SIDE TRIM BOARD RH  (See FUEL LID LOCK CONTROL )
  34. INSTALL FRONT DOOR SCUFF PLATE LH  (See FUEL LID LOCK CONTROL )
  35. INSTALL FRONT DOOR SCUFF PLATE RH  (See FUEL LID LOCK CONTROL )
  36. INSTALL REAR CONSOLE BOX SUB-ASSEMBLY  (See INSTALLATION )
  37. INSTALL CONSOLE BOX CARPET  (See INSTALLATION )
  38. INSTALL NO. 1 INSTRUMENT PANEL BRACKET COVER INNER LH  (See INSTALLATION )
  39. INSTALL NO. 1 INSTRUMENT PANEL BRACKET COVER INNER RH  (See INSTALLATION )
  40. INSTALL CONSOLE REAR END PANEL  (See INSTALLATION )
  41. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY  (See INSTALLATION )
  42. INSTALL CONSOLE CUP HOLDER BOX  (See INSTALLATION )
  43. INSTALL SWITCH BASE  (See INSTALLATION )
  44. INSTALL FLOOR SHIFT POSITION INDICATOR HOUSING SUB-ASSEMBLY  (See INSTALLATION )
  45. INSTALL NO. 2 CONSOLE UPPER PANEL GARNISH  (See INSTALLATION )
  46. INSTALL NO. 1 CONSOLE UPPER PANEL GARNISH  (See INSTALLATION )
  47. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY  (See INSTALLATION )
  48. INSTALL REAR NO. 1 SEAT ASSEMBLY LH
    1. Install the rear No. 1 seat (See INSTALLATION ).
  49. INSTALL REAR NO. 1 SEAT ASSEMBLY RH
    1. Install the rear No. 1 seat (See INSTALLATION ).
  50. INSTALL FRONT SEAT ASSEMBLY LH
    1. for Manual Seat:

      Install the front seat assembly (See INSTALLATION ).

    2. for Power Seat:

      Install the front seat assembly (See INSTALLATION ).

  51. INSTALL FRONT SEAT ASSEMBLY RH

    HINT:

    Use the same procedure described for the LH side.

  52. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
  53. CHECK SRS WARNING LIGHT
    1. Check the SRS warning light (See DIAGNOSIS SYSTEM ).
