Inspection Procedure
- CHECK HARNESS AND CONNECTOR (MULTI-DISPLAY - STEREO COMPONENT AMPLIFIER AND NAVIGATION ECU)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

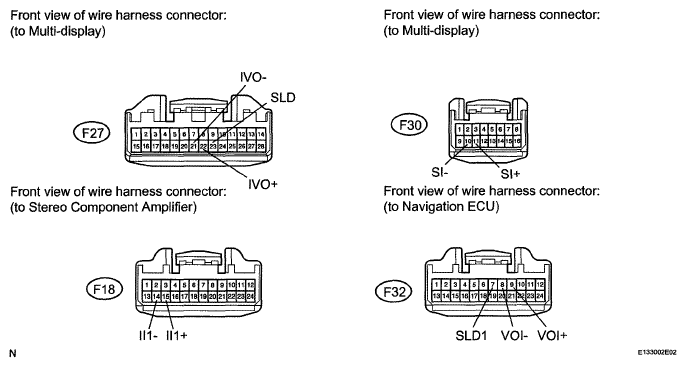

- Disconnect the F27 and F30 display connectors.
- Disconnect the F18 amplifier connector.
- Disconnect the F32 ECU connector.
- Measure the resistance according to the value(s) in the table below.
Standard Resistance
RESISTANCE REFERENCETester Connection Condition Specified Condition F27-21 (IVO-) - F18-14 (111-) Always Below 1 Ω F27-22 (IVO+) - F18-15 (111+) Always Below 1 Ω F30-10 (SI-) - F32-8 (VOI-) Always Below 1 Ω F30-11 (SI+) - F32-9 (VOI+) Always Below 1 Ω F27-21 (IVO-) - Body ground Always 10 kΩ or higher F27-22 (IVO+) - Body ground Always 10 kΩ or higher F30-10 (SI-) - Body ground Always 10 kΩ or higher F30-11 (SI+) - Body ground Always 10 kΩ or higher NG: REPAIR OR REPLACE HARNESS OR CONNECTOR
OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE (See PROBLEM SYMPTOMS TABLE )
