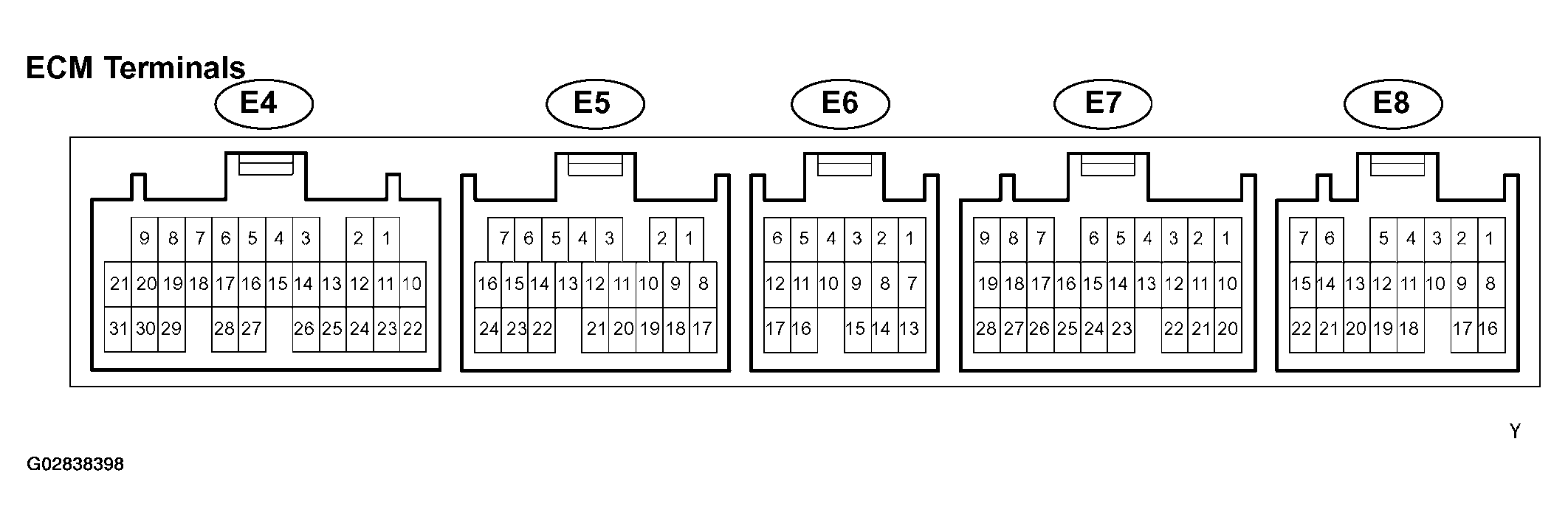

Terminals Of ECM
ECM TERMINALS CONDITION
| Symbols (Terminal No.) | Wiring Color | Condition | STD Voltage (V) |
|---|---|---|---|
| CODE (E7-28) - E1 (E5-17) | Y-G(W) - BR | Ignition Switch ON | 9 - 14 |
| RXCK (E7 - 19) - E1 (E5 - 17) | Y(W) - BR | Ignition Switch ON | 9 - 14 |
| TXCT (E7 - 18) - E1 (E5 - 17) | Y-B(W) - BR | Ignition Switch ON | 9 - 14 |
| IMLD (E7 - 26) - E1 (E5 - 17) | G - R(W) - BR | Engine Immobilizer System Setting | 9 - 14 |
