Front Suspension Frame Removal and Installation: Installation
- Install front stabilizer bar and steering gear case to front suspension frame.
- Front stabilizer bar, see FRONT STABILIZER BAR/FRONT STABILIZER BAR JOINT REMOVAL AND INSTALLATION
- Steering gear case, see STEERING GEAR CASE ASSEMBLY REMOVAL AND INSTALLATION .

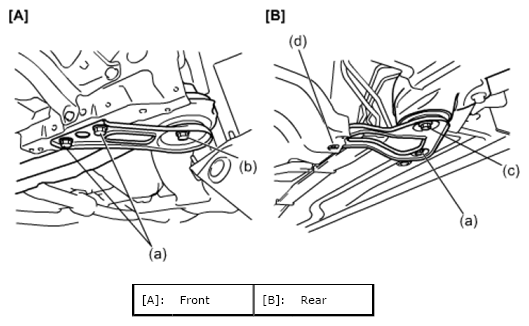

- Install front suspension frame to vehicle body and tighten front suspension frame No. 1 and No. 2 bolts, front suspension frame mounting bracket bolts and front suspension mounting bracket nuts in this sequence to specified torques.
Tightening torque
Front suspension frame mounting bracket bolt (a): 90 N.m (9.2 kg-m, 66.5 lbf-ft)
Front suspension frame No. 1 bolt (b): 120 N.m (12.2 kg-m, 88.5 lbf-ft)
Front suspension frame No. 2 bolt (c): 120 N.m (12.2 kg-m, 88.5 lbf-ft)
Front suspension mounting nut (d): 55 N.m (5.6 kg-m, 40.5 lbf-ft)

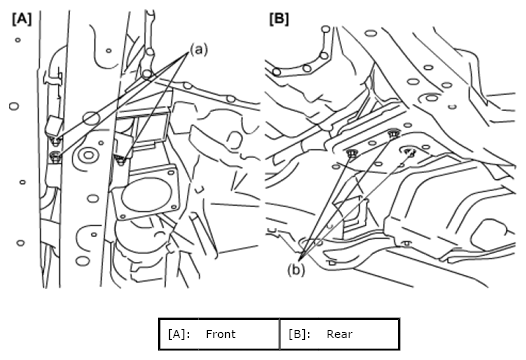

- Tighten engine front mounting nuts and engine rear mounting bolts to specified torques.
Tightening torque
Engine front mounting nut (a): 55 N.m (5.6 kg-m, 40.5 lbf-ft)
Engine rear mounting bolt (b): 55 N.m (5.6 kg-m, 40.5 lbf-ft)
- Connect P/S motor connector, resolver/torque sensor connector and grounding to P/S control module, see STEERING GEAR CASE ASSEMBLY REMOVAL AND INSTALLATION .
- Connect steering lower shaft and steering gear case, see STEERING GEAR CASE ASSEMBLY REMOVAL AND INSTALLATION .
- Install suspension arms, see SUSPENSION ARM REMOVAL AND INSTALLATION .
- Install front stabilizer bar joints, see FRONT STABILIZER BAR/FRONT STABILIZER BAR JOINT REMOVAL AND INSTALLATION .
- Install propeller shaft (4WD model), see PROPELLER SHAFT ASSEMBLY REMOVAL AND INSTALLATION .
- Install exhaust pipe No. 2, see EXHAUST PIPE AND MUFFLER REMOVAL AND INSTALLATION .
- Install front bumper lower cover, see FRONT BUMPER REMOVAL AND INSTALLATION .
- Install engine undercover, see FRONT BUMPER REMOVAL AND INSTALLATION .
