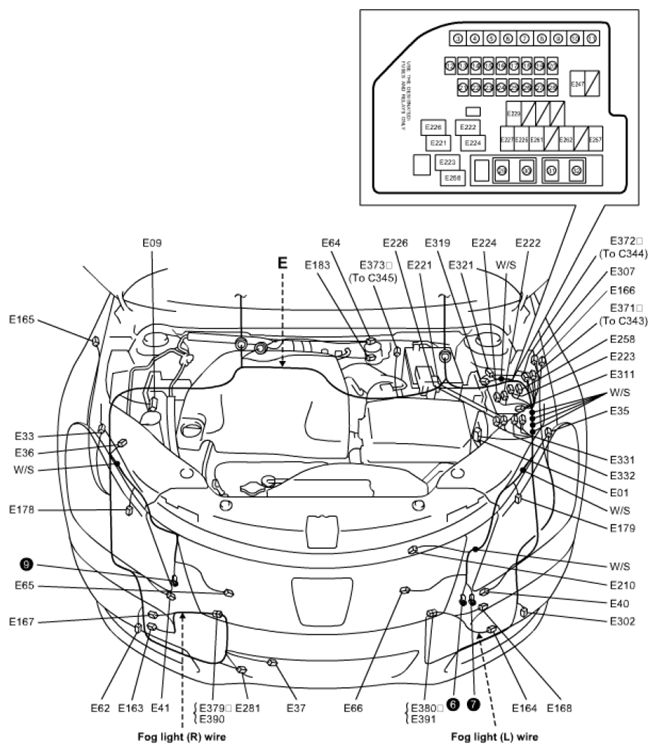

E: Main Harness, Fog Light Wire
E: Main Harness
MAIN HARNESS REFERENCE
| No. | Color | Connective position | Remarks |
|---|---|---|---|
| E01 | GRY | ECM | |
| E09 | BLK | ESP® control module | |
| E33 | N | Wheel speed sensor (Front-right) | |
| E35 | BLU | Wheel speed sensor (Front-left) | |
| E36 | BLK | A/C refrigerant pressure sensor | |
| E37 | BLK | Outside air temperature sensor | |
| E40 | N | Forward impact-sensor (Driver side) | |
| E41 | N | Forward impact-sensor (Passenger side) | |
| E62 | BLU | Windshield washer motor | |
| E64 | GRY | Windshield wiper motor | |
| E65 | BLK | Radiator cooling fan motor #1 | |
| E66 | BLK | Radiator cooling fan motor #2 | |
| E165 | N | Side turn signal light (R) | |
| E166 | N | Side turn signal light (L) | |
| E178 | BL | Headlight unit (R) (Headlight HI, Headlight LO, Front position light, Front turn signal light) | |
| E179 | BLK | Headlight unit (L) (Headlight HI, Headlight LO, Front position light, Front turn signal light) | |
| E183 | GRY | Brake fluid level switch | |
| E210 | BLK | hood latch switch | |
| E221 | BLK | Main relay | |
| E222 | BLK | Radiator cooling fan relay #1 | |
| E223 | BLK | Radiator cooling fan relay #2 | |
| E224 | BLK | Radiator cooling fan relay #3 | |
| E225 | BLK | Starting motor relay | |
| E226 | BLK | Throttle actuator control relay | |
| E227 | BLK | Fuel pump relay | |
| E229 | BLK | A/C compressor relay | |
| E247 | BLK | Headlight LO relay | |
| E257 | BLK | Rear defogger relay | |
| E258 | BLK | Mirror heater relay | |
| E261 | BLK | Windshield wiper relay | |
| E262 | BLK | Windshield wiper HI/LO relay | |
| E281 | BLK | Horn LO | |
| E302 | BLK | Horn HI | |
| E307 | BLK | Outside warning buzzer | |
| E311 | N | Main fuse box | |
| E319 | N | Power integration | |
| E321 | BLK | Relay box | |
| E331 | N | Power integration No. 1 (Front fog light relay, CVT relay) | |
| E332 | GRY | Power integration No. 1 (Horn relay, HO2S heater relay) | |
| E371 | N | Engine harness (To C343) | |
| E372 | BLU | Engine harness (To C344) | |
| E373 | BLK | Engine harness (To C345) | CVT model |
| E390 | GRY | Front fog light wire (To E379) | |
| E391 | GRY | Front fog light wire (To E380) |
E: Fog Light (R) Wire
FOG LIGHT (R) WIRE REFERENCE
| No. | Color | Connective position | Remarks |
|---|---|---|---|
| E163 | BLK | Front fog light (R) | If equipped |
| E167 | GRY | Side marker (R) | |
| E379 | GRY | Main harness (To E390) |
E: Fog Light (L) Wire
FOG LIGHT (L) WIRE REFERENCE
| No. | Color | Connective position | Remarks |
|---|---|---|---|
| E164 | BLK | Front fog light (L) | If equipped |
| E168 | GRY | Side marker (L) | |
| E380 | GRY | Main harness (To E391) |
