Timing Chain Guide

WARNING: This page is about a different car, the 2010 Suzuki Kizashi. However, it is still accessible from the selected car via links, so may be relevant.

Check sliding surface of timing chain guide (1) for wear or damage.

Replace timing chain guide if any abnormalities are found.

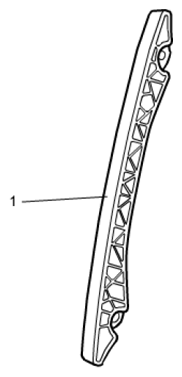

Fig 1: Identifying Timing Chain Guide
G06527517Courtesy of SUZUKI OF AMERICA CORP.
