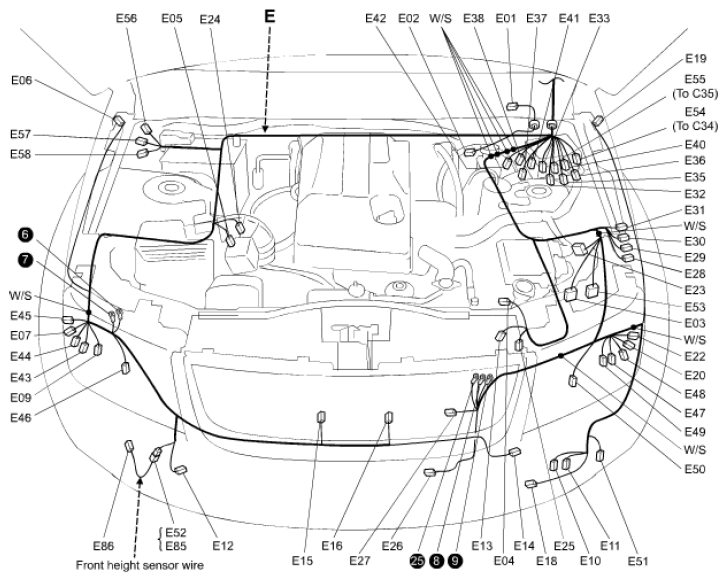

E: Main Harness, Front Height Sensor Wire
E: MAIN HARNESS
| No. | Color | Connective position | Remarks |
|---|---|---|---|
| E01 | GRY | Windshield wiper motor | |
| E02 | GRY | Brake fluid level switch | |
| E03 | BLK | ABS control module | ABS model |
| E04 | BLK | A/C refrigerant pressure sensor | |
| E05 | N | Wheel speed sensor (Front-right) | |
| E06 | N | Side turn signal light (R) | Mexico model |
| E07 | N | Front position light (R) | |
| E09 | GRY | Front turn signal light (R) | |
| E10 | N | Windshield washer motor | |
| E11 | N | Rear washer motor | |
| E12 | BLK | Front fog light (R) | |
| E13 | YEL | Forward impact-sensor (Driver side) | |
| E14 | BLK | Outside air temperature sensor | |
| E15 | BLK | Horn (HI) | |
| E16 | BLK | Horn (LO) | |
| E18 | BLK | Front fog light (L) | |
| E19 | N | Side turn signal light (L) | Mexico model |
| E20 | GRY | Front turn signal light (L) | |
| E22 | N | Front position light (L) | |
| E23 | GRY | ECM | |
| E24 | YEL | Forward impact-sensor (Passenger side) | |
| E25 | GRY | Wheel speed sensor (Front-left) | |
| E26 | BLK | Radiator cooling fan motor #1 | |
| E27 | GRY | Radiator cooling fan motor #2 | |
| E28 | BLK | Relay box (Throttle actuator control relay) | |
| E29 | BLK | Relay box (Radiator cooling fan relay #1) | |
| E30 | BLK | Relay box (Radiator cooling fan relay #2) | |
| E31 | BLK | Relay box (Radiator cooling fan relay #3) | |
| E32 | BLK | Fuse box No. 2 (Starting motor relay and Headlight HI relay and Headlight LO relay) | |
| E33 | BLK | Fuse box No. 2 (Blower motor relay and Main relay and Fuel pump relay) | |
| E35 | N | Power integration No. 1 (Mirror heater relay and Fog light relay) | |
| E36 | N | Power integration No. 1 (Horn relay and Rear defogger relay) | |
| E37 | N | Power integration No. 2 (A/C compressor relay and HO2S heater relay) | |
| E38 | N | Power integration No. 2 (A/T relay) | |
| E40 | GRY | Power integration No. 1 | |
| E41 | N | Power integration No. 2 | |
| E42 | N | Fuse box No. 2 | |
| E43 | GRY | HID headlight (R) | If equipped |
| E44 | BLK | Headlight LO (R) | |
| E45 | GRY | Headlight leveling actuator (R) | |
| E46 | BLK | Headlight HI (R) | |
| E47 | GRY | HID headlight (L) | If equipped |
| E48 | BLK | Headlight LO (L) | |
| E49 | GRY | Headlight leveling actuator (L) | |
| E50 | BLK | Headlight HI (L) | |
| E51 | N | Headlight washer motor | If equipped |
| E52 | BLK | Front height sensor wire (To E85) | |
| E53 | BLK | ESP® control module | ESP® model |
| E54 | N | Engine harness (To C34) | |
| E55 | BLU | Engine harness (To C35) | |
| E56 | BLK | Fuse box No. 1 | |
| E57 | BLK | Fuse box No. 1 | |
| E58 | GRY | Fuse box No. 1 |
E: FRONT HEIGHT SENSOR WIRE
| No. | Color | Connective position | Remarks |
|---|---|---|---|
| E85 | BLK | Main harness (To E52) | |
| E86 | BLK | Front height sensor | If equipped |
