C: Engine Harness

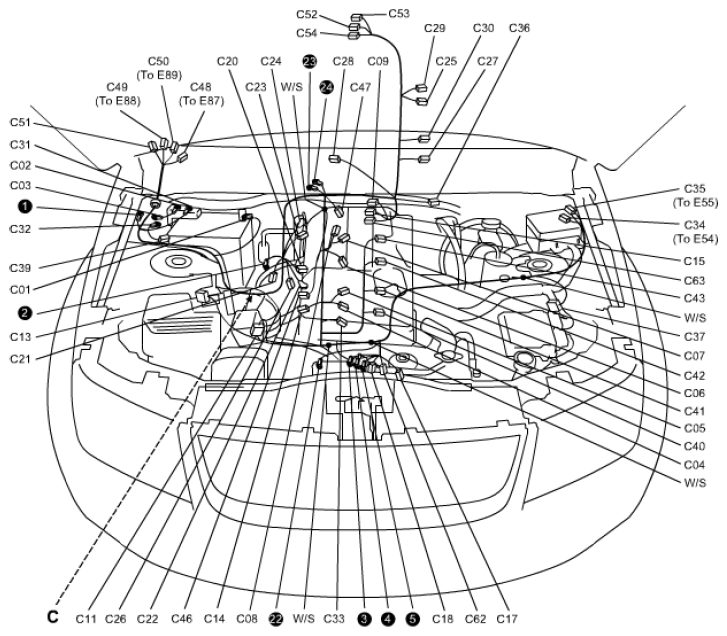

C: ENGINE HARNESS
| No. | Color | Connective position | Remarks |
|---|---|---|---|
| C01 | - | Battery (-) | |
| C02 | - | Battery fuse box | |
| C03 | - | Fuse box No. 1 | |
| C04 | GRY | Fuel injector #1 | |
| C05 | GRY | Fuel injector #2 | |
| C06 | GRY | Fuel injector #3 | |
| C07 | GRY | Fuel injector #4 | |
| C08 | BLU | CMP sensor | |
| C09 | BLK | ECT sensor | |
| C11 | BLK | Electric throttle body | |
| C13 | BLK | MAF and IAT sensor | |
| C14 | BLK | EVAP canister purge valve | |
| C15 | GRY | HO2S | |
| C17 | BLK | A/C compressor | |
| C18 | GRY | Engine oil pressure switch | |
| C20 | GRY | CKP sensor | |
| C21 | BLK | Generator #2 | |
| C22 | - | Generator #1 | |
| C23 | BLK | Starting motor #1 | |
| C24 | - | Starting motor #2 | |
| C25 | BLU | Output shaft speed sensor | A/T model |
| C26 | GRY | Knock sensor | |
| C27 | BLU | Input shaft speed sensor | A/T model |
| C28 | GRY | Transmission range sensor | A/T model |
| C29 | GRY | Automatic transmission | A/T model |
| C30 | BLK | Back-up light switch | M/T model |
| C31 | - | Battery fuse box | |
| C32 | - | Fuse box No. 1 | |
| C33 | BLK | PSP switch | |
| C34 | N | Main harness (To E54) | |
| C35 | BLU | Main harness (To E55) | |
| C36 | YEL | A/F sensor | |
| C37 | GRY | ECM | |
| C39 | GRY | Fuse box No. 1 | |
| C40 | GRY | Ignition coil #1 | |
| C41 | GRY | Ignition coil #2 | |
| C42 | GRY | Ignition coil #3 | |
| C43 | GRY | Ignition coil #4 | |
| C46 | BLU | IMT vacuum solenoid valve | |
| C47 | BLK | Noise filter | |
| C48 | N | Control module wire (To E87) | |
| C49 | N | Control module wire (To E88) | |
| C50 | N | Control module wire (To E89) | |
| C51 | BLU | J/C | |
| C52 | BLK | 4 L/N switch | |
| C53 | N | Center differential lock switch | |
| C54 | GRY | T/F actuator | |
| C62 | GRY | OCV | |
| C63 | GRY | IMRC valve actuator |
