Engine Room

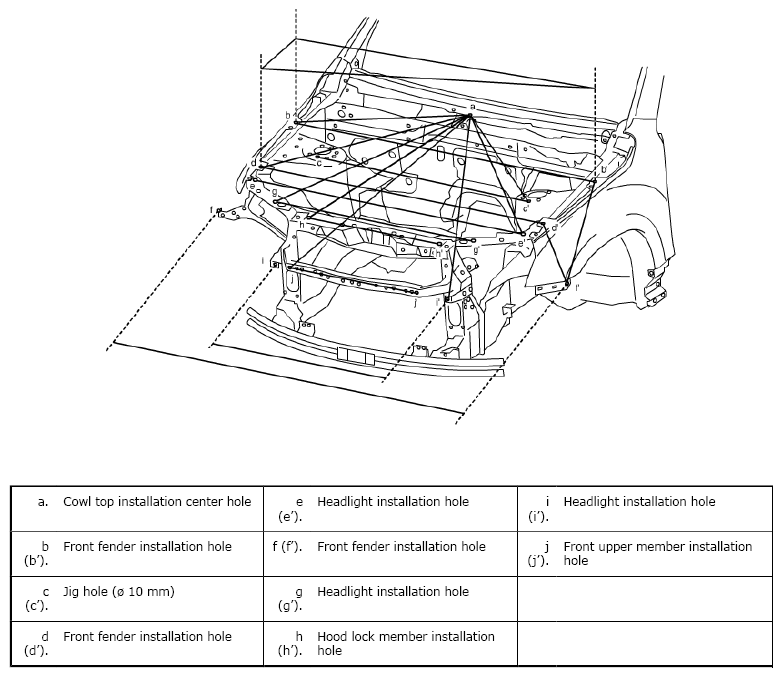

HOLE TO HOLE DISTANCE
| a-b 792 mm (31.18 in.) (b'): | a-j (j'): 1111 mm (43.74 in.) | d (d')-f 277 mm (10.91 in.) (f'): |
| a-c (c'): 697 mm (27.44 in.) | b-b': 1512 mm (59.53 in.) | e-e': 1384 mm (54.49 in.) |
| a-d 937 mm (36.89 in.) (d'): | b (b')-d 375 mm (14.76 in.) (d'): | f-f': 1750 mm (68.90 in.) |
| a-e 982 mm (38.66 in.) (e'): | b (b')-f (f'): 535 mm (21.06 in.) | g-g': 980 mm (38.58 in.) |
| a-g 970 mm (38.19 in.) (g'): | c-c': 1089 mm (42.87 in.) | h-h': 662 mm (26.06 in.) |
| a-h 910 mm (35.83 in.) (h'): | d-b': 1519 mm (59.80 in.) | i-i': 865 mm (34.06 in.) |
| a-i (i'): 1111 mm (43.74 in.) | d-d': 1432 mm (56.38 in.) | j-j': 630 mm (24.80 in.) |
