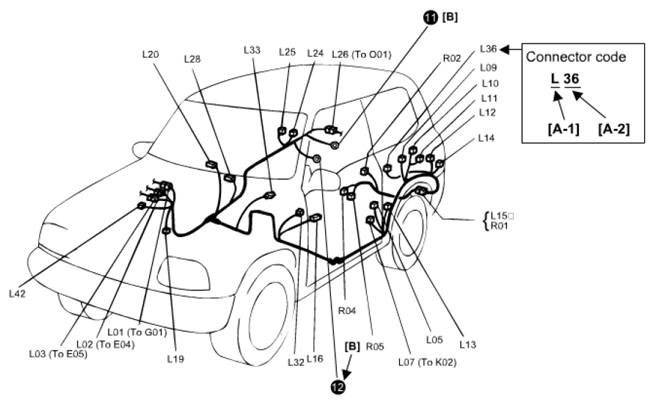

How to Read Connector Layout Diagram
[A-1]: Harness Symbol and Corresponding Harness Name
- A: Battery cable
- B: A/C harness
- C: Engine harness
- D: Injector harness, Oil pressure switch wire
- E: Main harness, Power steering wire
- F: Console wire
- G: Instrument panel harness, Instrument panel antenna wire
- J: Side door wire (incl. P/W related wires)
- K: Interior light harness, Roof wire, Roof radio antenna wire, Rear speaker wire
- L: Floor harness, Floor antenna wire, Coupling harness, Accessory socket wire, G sensor wire
- M: Rear bumper harness
- O: Rear end area harness/wires (except Rear bumper harness)
- Q: Side curtain-air bag wire, Side-air bag harness, Pretensioner harness
- R: Fuel pump wire
- S: Contact coil
[A-2]: Connector Number
[B]: Ground Point No .
