Rear Wheel Hub Assembly Removal and Installation (Rear Disc Brake Model): Installation
- Install stud bolts to rear wheel hub assembly referring to Step 1) under "Installation" of REAR WHEEL HUB ASSEMBLY REMOVAL AND INSTALLATION (REAR DRUM BRAKE MODEL) , if removed.

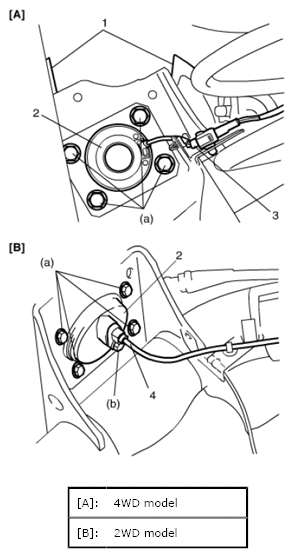

- Install rear brake dust cover (1), rear wheel hub assembly (2) and then tighten new rear hub bolts to specified torque.
Tightening torque
Rear hub bolt (a): 82 N.m (8.4 kgf-m, 60.5 lbf-ft)
- Connect wheel speed sensor connector (3) (4WD model).
- Install wheel speed sensor (4) and tighten wheel speed sensor bolt to specified torque (2WD model).
Tightening torque
Wheel speed sensor bolt (b): 11 N.m (1.1 kg-m, 8.0 lbf-ft)
- Install rear brake disc and rear brake caliper assembly referring to REAR BRAKE DISC REMOVAL AND INSTALLATION .
- Pull up parking brake lever.
For 4WD model, tighten new rear drive shaft nut to specified torque referring to REAR DRIVE SHAFT ASSEMBLY REMOVAL AND INSTALLATION .
- Install wheel and tighten wheel nuts to specified torque referring to WHEEL (WITH TIRE) REMOVAL AND INSTALLATION .
- Adjust parking brake cable. For adjustment referring to PARKING BRAKE INSPECTION AND ADJUSTMENT .
- Upon completion of installation, perform brake test.
