Cylinder Block
WARNING: This page is about a different variant/trim than selected.
CYLINDER BLOCK SPECIFICATION
| Unit: mm (in) | ||||
| Surface flatness | Standard | Less than 0.03 (0.0012) | ||
| Limit | 0.1 (0.004) | |||
| Main bearing housing inner diameter | Standard | 74.993 - 75.017 (2.9525 - 2.9534) | ||
| Cylinder bore | Inner diameter | Standard | Grade No. 1 | 95.500 - 95.510 (3.7598 - 3.7602) |
| Grade No. 2 | 95.510 - 95.520 (3.7602 - 3.7606) | |||
| Grade No. 3 | 95.520 - 95.530 (3.7606 - 3.7610) | |||

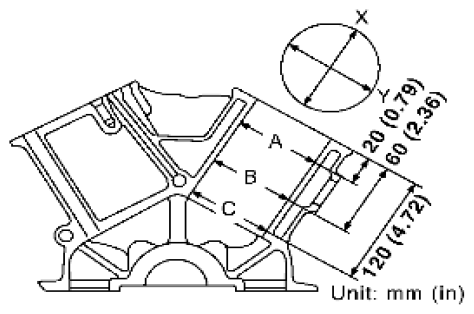

| Out-of-round [Difference between (X) and (Y)] | Limit | 0.015 (0.0006) | ||
| Taper [Difference between (A) and (C)] | 0.01 (0.0004) | |||
| Main bearing housing inner diameter (Without bearing) | Grade No. A | 74.993 - 74.994 (2.9525 - 2.9525) | ||
| Grade No. B | 74.994 - 74.995 (2.9525 - 2.9526) | |||
| Grade No. C | 74.995 - 74.996 (2.9526 - 2.9526) | |||
| Grade No. D | 74.996 - 74.997 (2.9526 - 2.9526) | |||
| Grade No. E | 74.997 - 74.998 (2.9526 - 2.9527) | |||
| Grade No. F | 74.998 - 74.999 (2.9527 - 2.9527) | |||
| Grade No. G | 74.999 - 75.000 (2.9527 - 2.9528) | |||
| Grade No. H | 75.000 - 75.001 (2.9528 - 2.9528) | |||
| Grade No. J | 75.001 - 75.002 (2.9528 - 2.9528) | |||
| Grade No. K | 75.002 - 75.003 (2.9528 - 2.9529) | |||
| Grade No. L | 75.003 - 75.004 (2.9529 - 2.9529) | |||
| Grade No. M | 75.004 - 75.005 (2.9529 - 2.9529) | |||
| Grade No. N | 75.005 - 75.006 (2.9529 - 2.9530) | |||
| Grade No. P | 75.006 - 75.007 (2.9530 - 2.9530) | |||
| Grade No. R | 75.007 - 75.008 (2.9530 - 2.9531) | |||
| Grade No. S | 75.008 - 75.009 (2.9530 - 2.9531) | |||
| Grade No. T | 75.009 - 75.010 (2.9531 - 2.9531) | |||
| Grade No. U | 75.010 - 75.011 (2.9531 - 2.9532) | |||
| Grade No. V | 75.011 - 75.012 (2.9532 - 2.9532) | |||
| Grade No. W | 75.012 - 75.013 (2.9532 - 2.9533) | |||
| Grade No. X | 75.013 - 75.014 (2.9533 - 2.9533) | |||
| Grade No. Y | 75.014 - 75.015 (2.9533 - 2.9533) | |||
| Grade No. 4 | 75.015 - 75.016 (2.9533 - 2.9534) | |||
| Grade No. 7 | 75.016 - 75.017 (2.9534 - 2.9534) | |||
| Difference in inner diameter between cylinders | Standard | Less than 0.03 (0.0012) | ||
