Valve Guide
VALVE GUIDE SPECIFICATIONS
| Unit: mm (in) | |||
| Items | Standard part | Service part | |
| Valve guide | Outer diameter | 10.023 - 10.034 (0.3946 - 0.3950) | 10.223 - 10.234 (0.4025 - 0.4029) |
| Inner diameter (Finished size) | 6.000 - 6.018 (0.2362 - 0.2369) | ||
| Cylinder head valve guide hole diameter | 9.975 - 9.996 (0.3927 - 0.3935) | 10.175 - 10.196 (0.4006 - 0.4014) | |
| Interference fit of valve guide | 0.027 - 0.059 (0.0011 - 0.0023) | ||
| Items | Standard | Limit | |
| Valve guide clearance | Intake | 0.020 - 0.053 (0.0008 - 0.0021) | 0.08 (0.003) |
| Exhaust | 0.030 - 0.063 (0.0012 - 0.0025) | 0.09 (0.004) | |

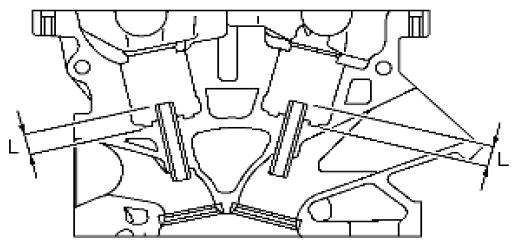

| Projection length "L" | Intake | 10.1 - 10.3 (0.398 - 0.406) | |
| Exhaust | 10.0 - 10.4 (0.394 - 0.409) | ||
