Interior Room Lamp: Wiring Diagram [without Power Door Locks]

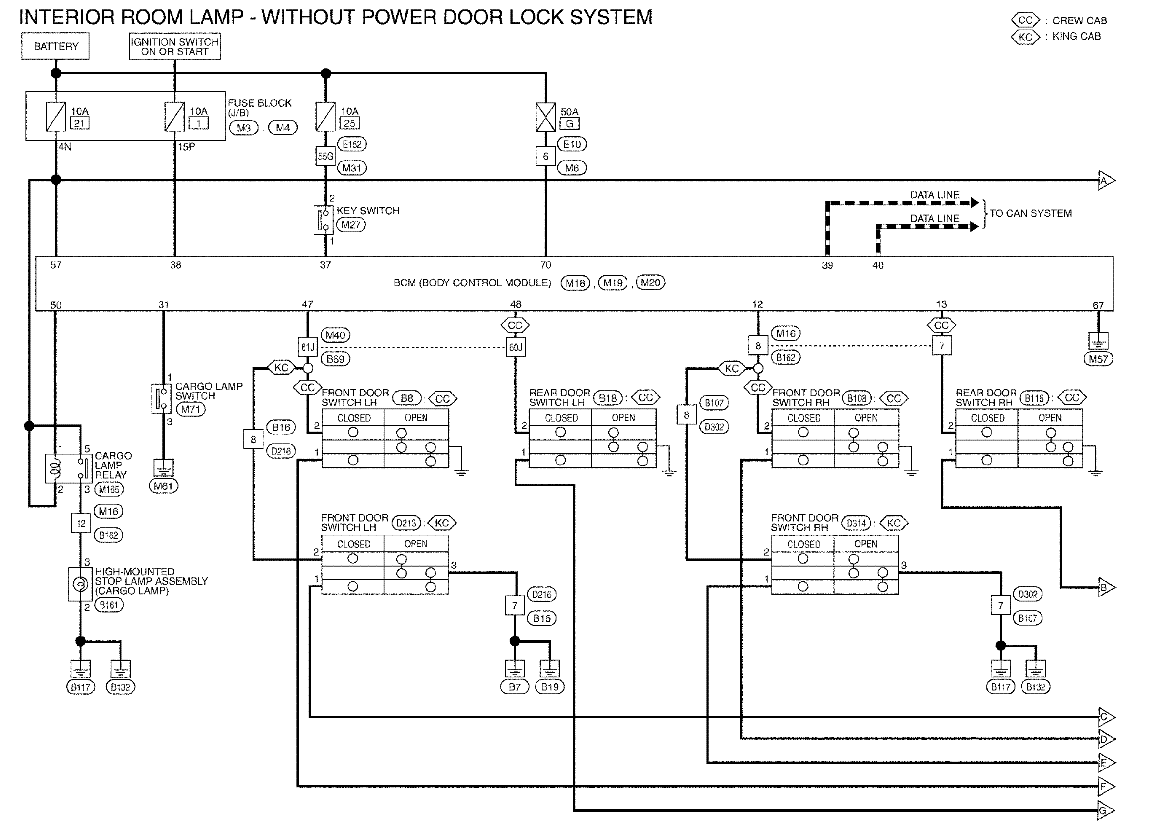

Fig 1: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (1 Of 8)
G00537138Courtesy of SUZUKI OF AMERICA CORP.

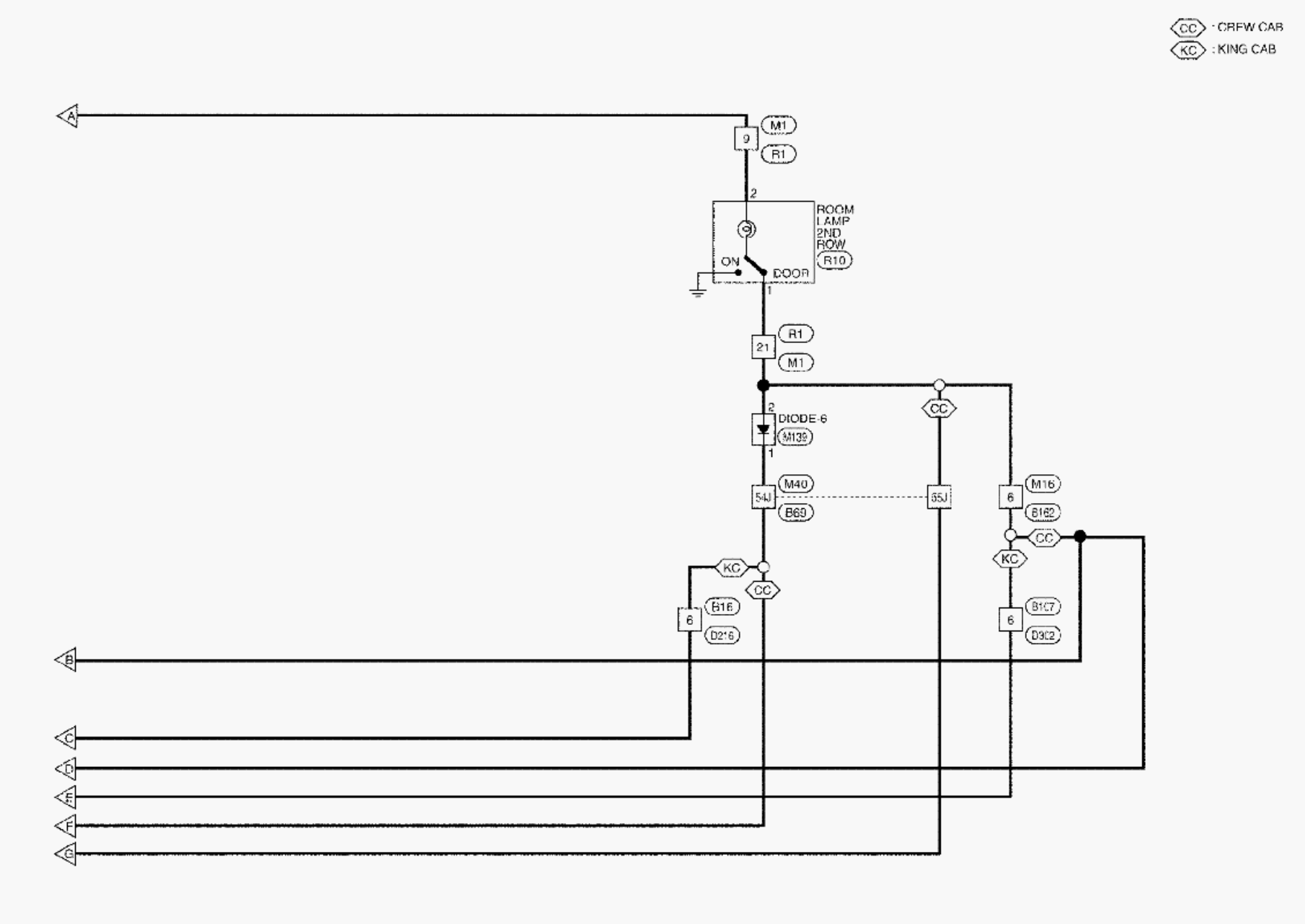

Fig 2: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (2 Of 8)
G00519678Courtesy of SUZUKI OF AMERICA CORP.

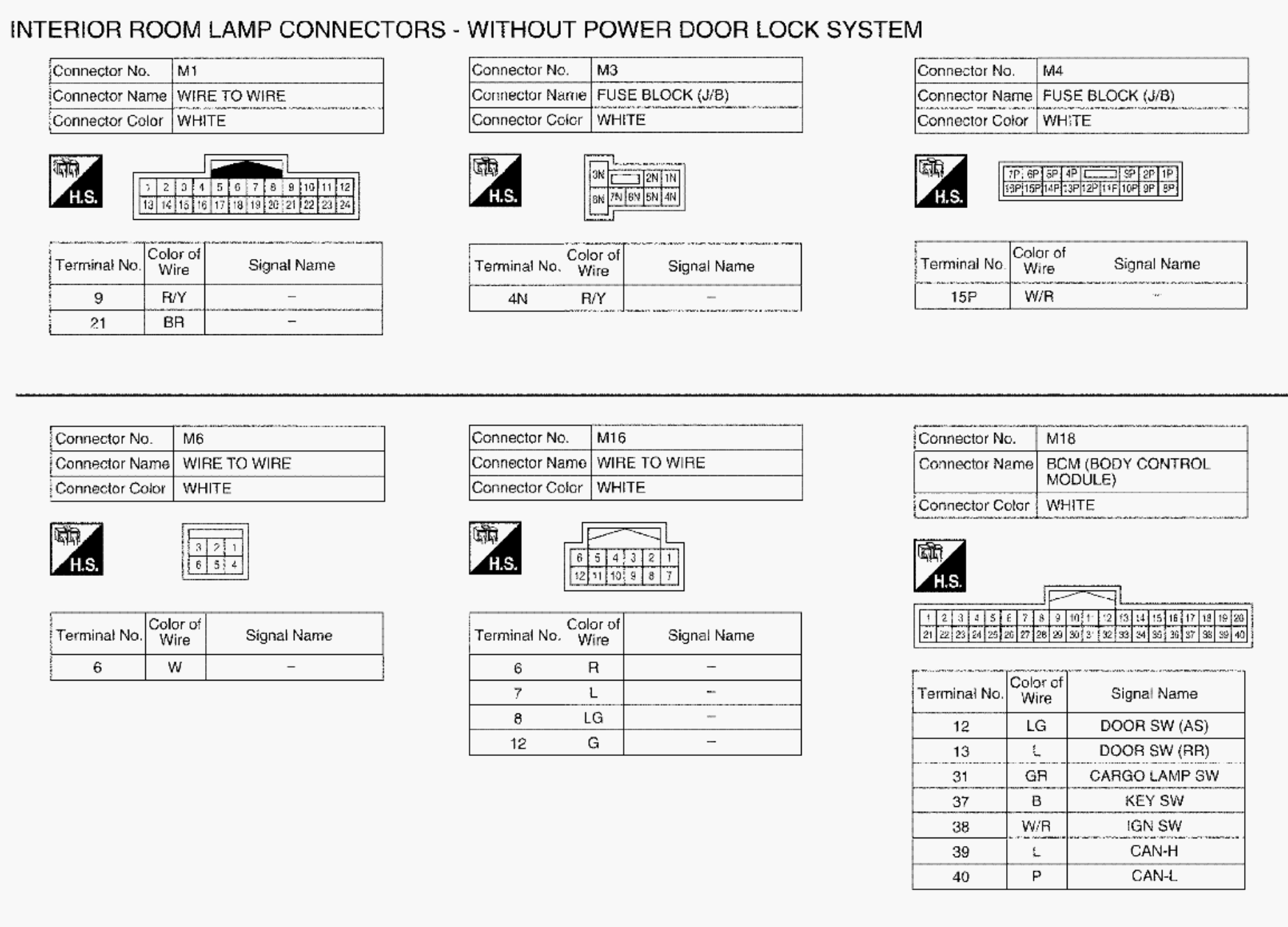

Fig 3: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (3 Of 8)
G00519679Courtesy of SUZUKI OF AMERICA CORP.

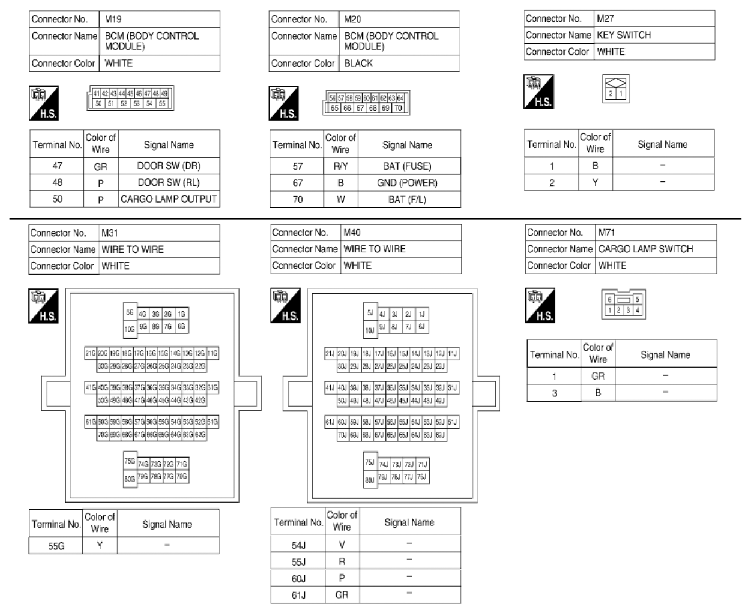

Fig 4: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (4 Of 8)
G06446426Courtesy of SUZUKI OF AMERICA CORP.

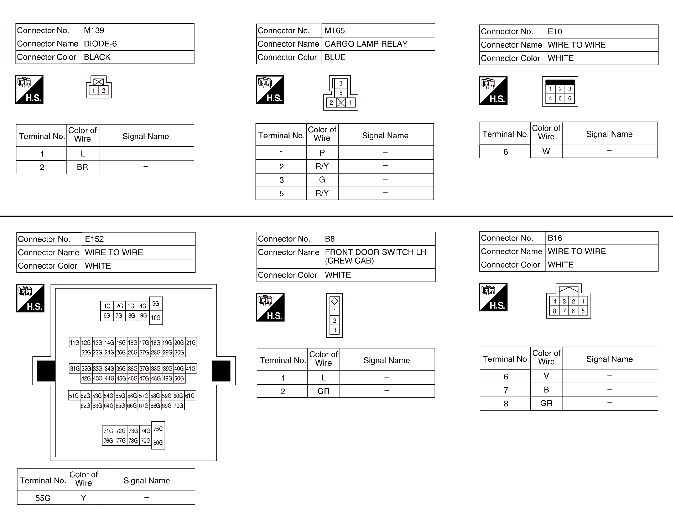

Fig 5: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (5 Of 8)
G00500619Courtesy of SUZUKI OF AMERICA CORP.

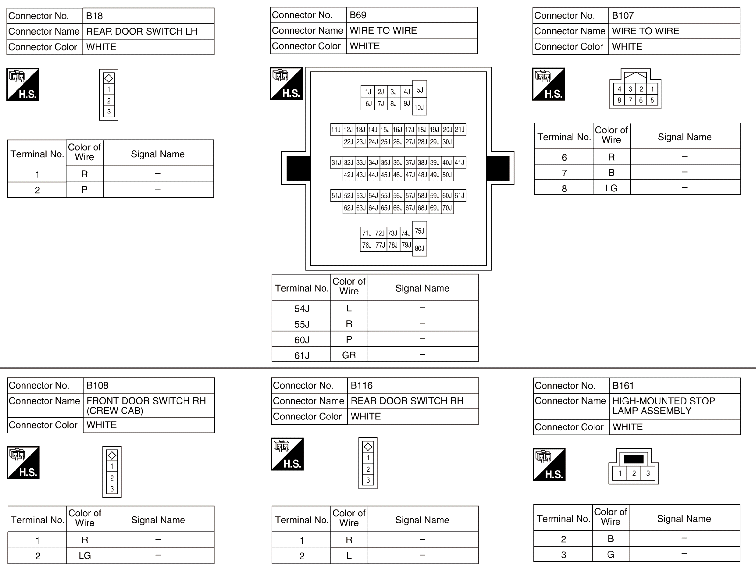

Fig 6: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (6 Of 8)
G00500620Courtesy of SUZUKI OF AMERICA CORP.

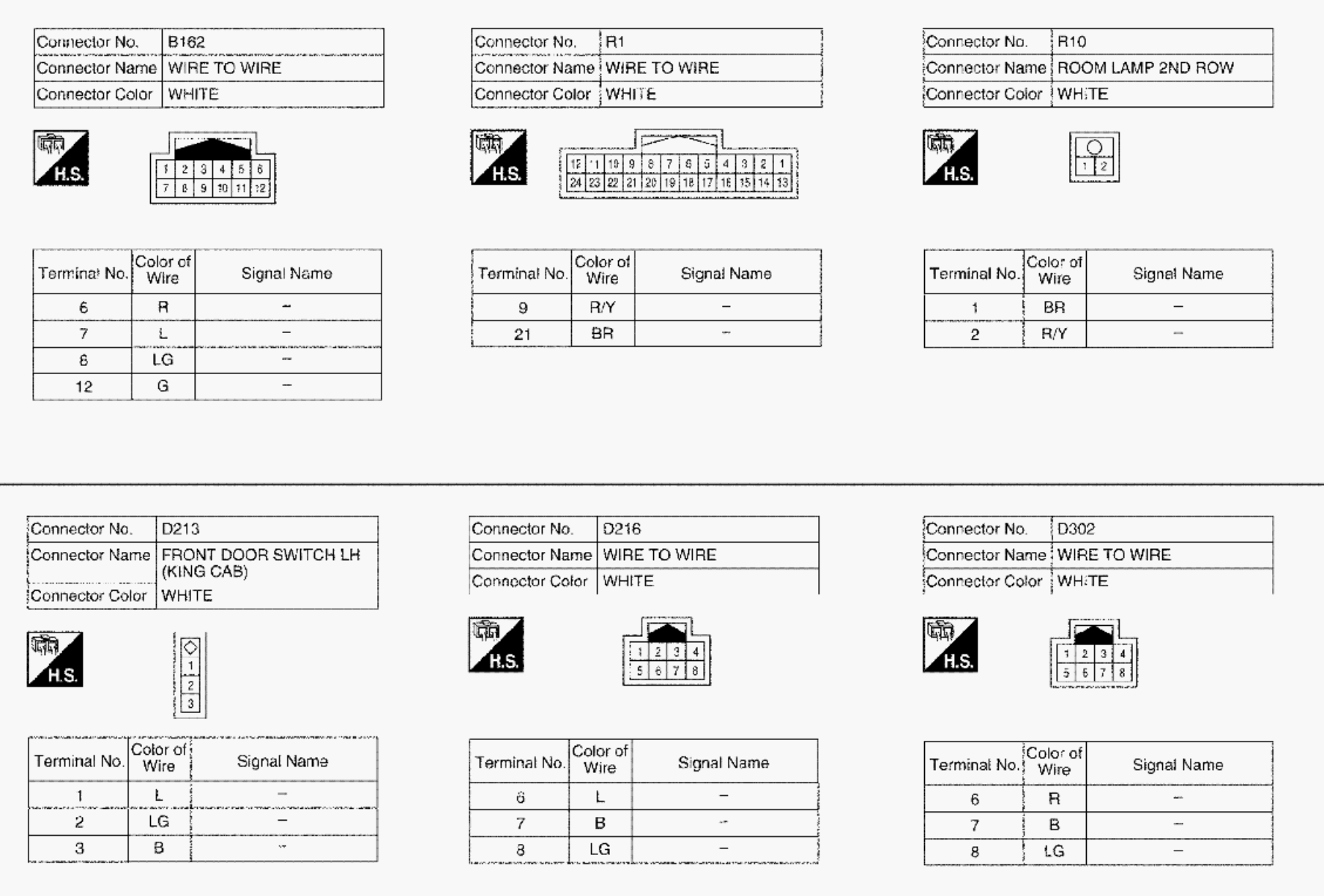

Fig 7: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (7 Of 8)
G00519680Courtesy of SUZUKI OF AMERICA CORP.

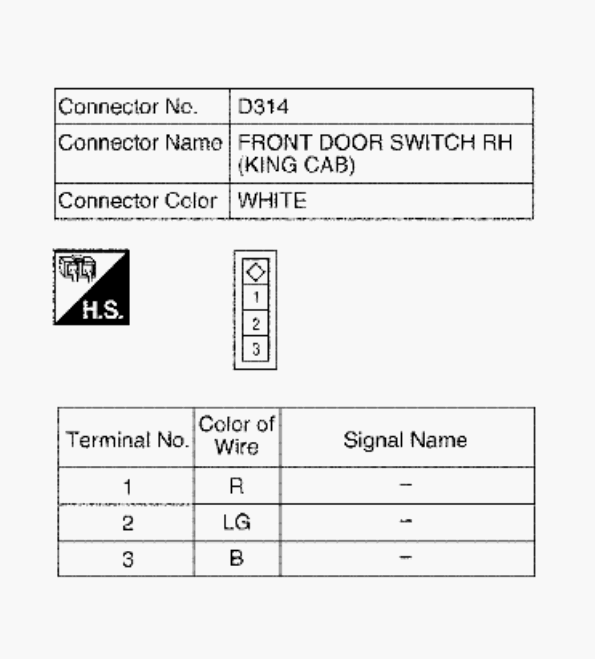

Fig 8: Interior Room Lamp - Wiring Diagram [Without Power Door Locks] (8 Of 8)
G00519681Courtesy of SUZUKI OF AMERICA CORP.
