Rear Door RH Harness (King Cab Models)

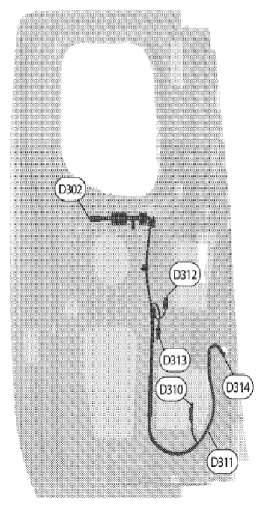

Fig 1: Identifying Rear Door RH Harness (King Cab Models)
G06446076Courtesy of SUZUKI OF AMERICA CORP.
REAR DOOR RH HARNESS REFERENCE CHART (KING CAB MODELS)

D302 W/8 : To B107 D312 B/2 : Rear door switch upper RH
D310 Y/2 : Front RH seat belt pre-tensioner D313 B/2 : Rear door switch lower RH
D311 Y/3 : Belt tension sensor D314 W/3 : Front door switch RH
