Rear Door RH Harness (Crew Cab Models)

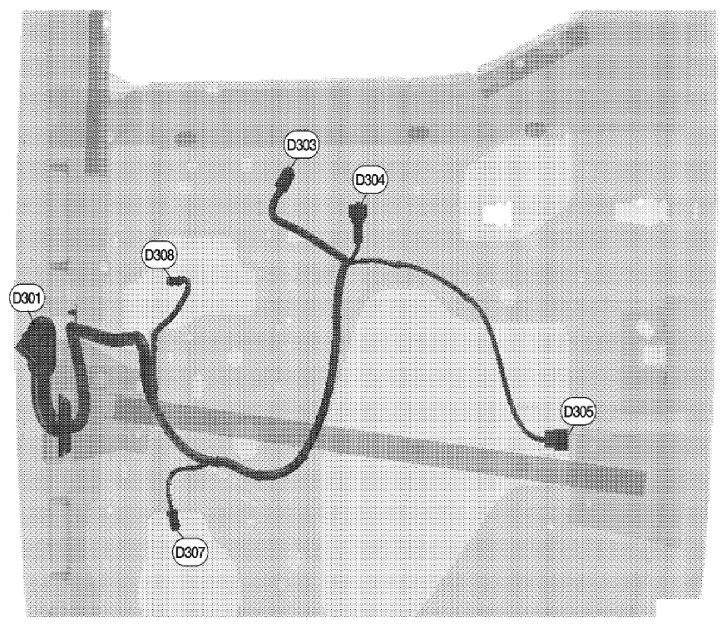

Fig 1: Identifying Rear Door RH Harness (Crew Cab Models)
G06446078Courtesy of SUZUKI OF AMERICA CORP.
REAR DOOR RH HARNESS REFERENCE CHART (CREW CAB MODELS)

D301 W/12 : To B106 D305 W/2 : Rear door speaker RH (with premium audio system
D303 W/8 : Rear power window switch RH D307 W/2 : Rear door speaker RH (with base audio system
D304 B/2 : Rear power window motor RH D308 BR/2 : Rear door tweeter RH
D305 BR/2 : Rear door lock actuator RH
