Rear Door LH Harness (King Cab Models)

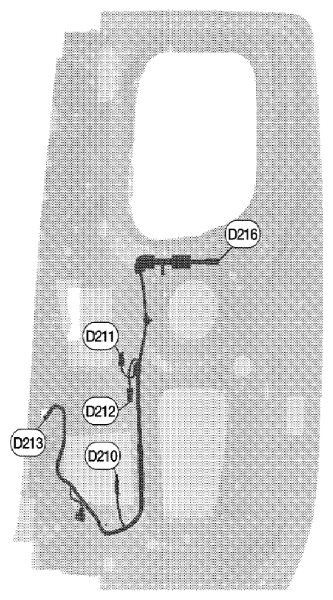

Fig 1: Identifying Rear Door LH Harness (King Cab Models)
G06446075Courtesy of SUZUKI OF AMERICA CORP.
REAR DOOR LH HARNESS REFERENCE CHART (KING CAB MODELS)

D210 Y/2 : Front LH seat belt pre-tensioner D213 W/3 : Rear door switch lower LH
D211 B/2 : Rear door switch upper LH D216 W/8 : To B16
D212 B/2 : Rear door switch lower LH
