Rear Door LH Harness (Crew Cab Models)

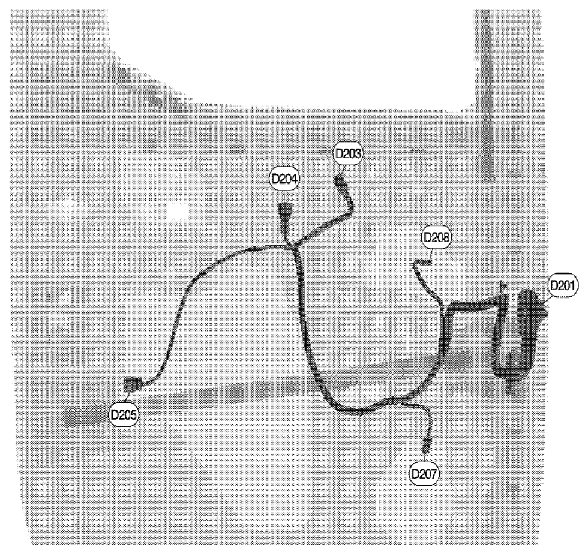

Fig 1: Identifying Rear Door LH Harness (Crew Cab Models)
G06446077Courtesy of SUZUKI OF AMERICA CORP.
REAR DOOR LH HARNESS REFERENCE CHART (CREW CAB MODELS)

D201 W/12 : To B6 D206 W/2 : Rear door speaker LH (with premium audio system)
D203 W/8 : Rear power window switch LH D207 W/2 : Rear door speaker LH (with base audio system)
D204 B/2 : Rear power window motor LH D208 BR/2 : Rear door tweeter LH
D205 BR/2 : Rear door lock actuator LH
