Front Door LH Harness

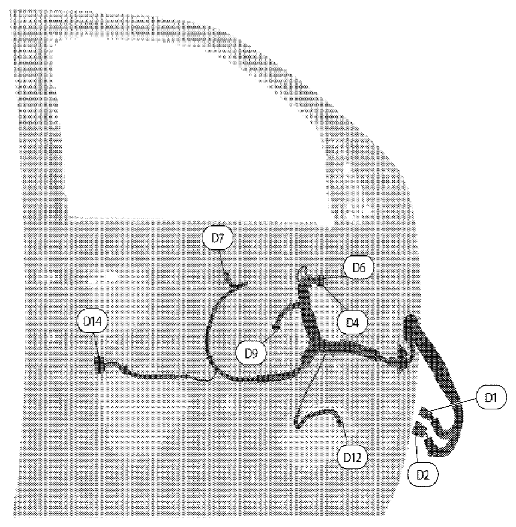

Fig 1: Identifying Front Door LH Harness
G06446073Courtesy of SUZUKI OF AMERICA CORP.
FRONT DOOR LH HARNESS REFERENCE CHART

D1 W/16 : To M9 D9 BR/2 : Front power window motor LH
D2 BR/12 : To M8 D12 W/2 : Front door speaker LH
D4 B/10 : Door mirror LH (with heated mirror) D13 W/2 : Front door speaker LH (king cab with premium audio system)
D6 B/3 : Door mirror LH (without heated mirror) D12 W/2 : Front door speaker LH (crew cab with premium audio system)
D7 W/16 : Main power window and door lock/unlock switch D14 GR/6 : Front door lock assembly LH
