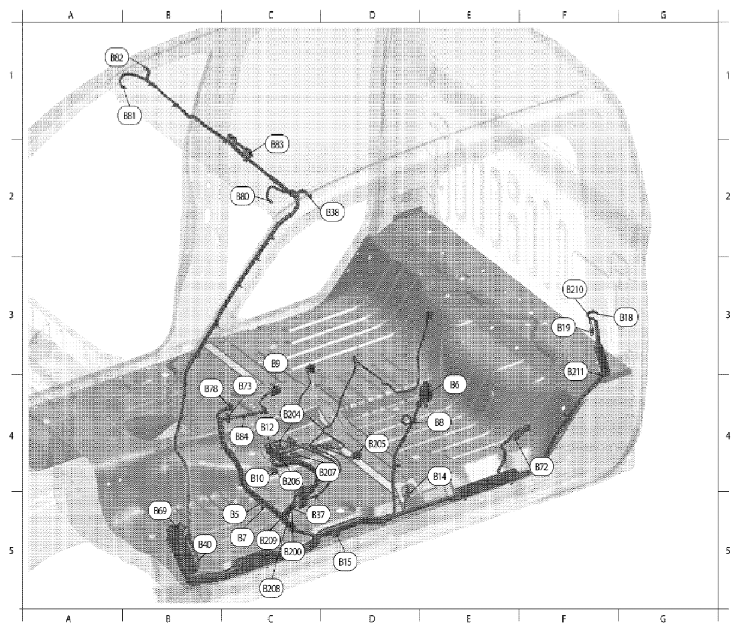

Body Harness (Crew Cab Models)
BODY HARNESS REFERENCE CHART (CREW CAB MODELS)
| E4 | B6 | W/12 | : To D201 | B4 | B78 | Y/2 | : To B157 |
| C5 | B7 | - | : Body ground | C2 | B80 | W/2 | : Vanity lamp LH |
| E4 | B8 | W/3 | : Front door switch LH | B1 | B81 | W/2 | : Vanity lamp RH |
| C3 | B9 | Y/12 | : Air bag diagnosis sensor unit | A1 | B82 | Y/2 | : RH side curtain air bag module |
| C4 | B10 | Y/2 | : Front LH side air bag module | C2 | B83 | B/10 | : Sunroof motor assembly |
| C4 | B12 | W/3 | : Seat belt buckle switch LH | C4 | B84 | B/1 | : Parking brake switch |
| E4 | B14 | Y/2 | : Front LH seat belt pre-tensioner | Front seat LH harness | |||
| D5 | B15 | Y/2 | : LH side air bag (satellite) sensor | C5 | B200 | W/16 | : To B37 |
| G3 | B18 | W/3 | : Rear door switch LH | C4 | B204 | GR/2 | : Sliding motor LH |
| F3 | B19 | - | : Body ground | D4 | B205 | W/2 | : Reclining motor LH |
| C5 | B37 | W/16 | : To B200 | C4 | B206 | GR/2 | : Lifting motor (front) |
| D2 | B38 | Y/2 | : LH side curtain air bag module | D4 | B207 | GR/2 | : Lifting motor (rear) |
| B5 | B40 | W/8 | : To E34 | C5 | B208 | W/10 | : Power seat switch LH |
| B5 | B69 | SMJ | : To M40 | C5 | B209 | W/3 | : Front seat heater LH |
| F4 | B72 | GR/4 | : Subwoofer | F3 | B210 | B/1 | : Rear window defogger |
| C4 | B73 | B/6 | : Yaw rate/side/decel G sensor | ||||
