Door, Roof




Door, Roof

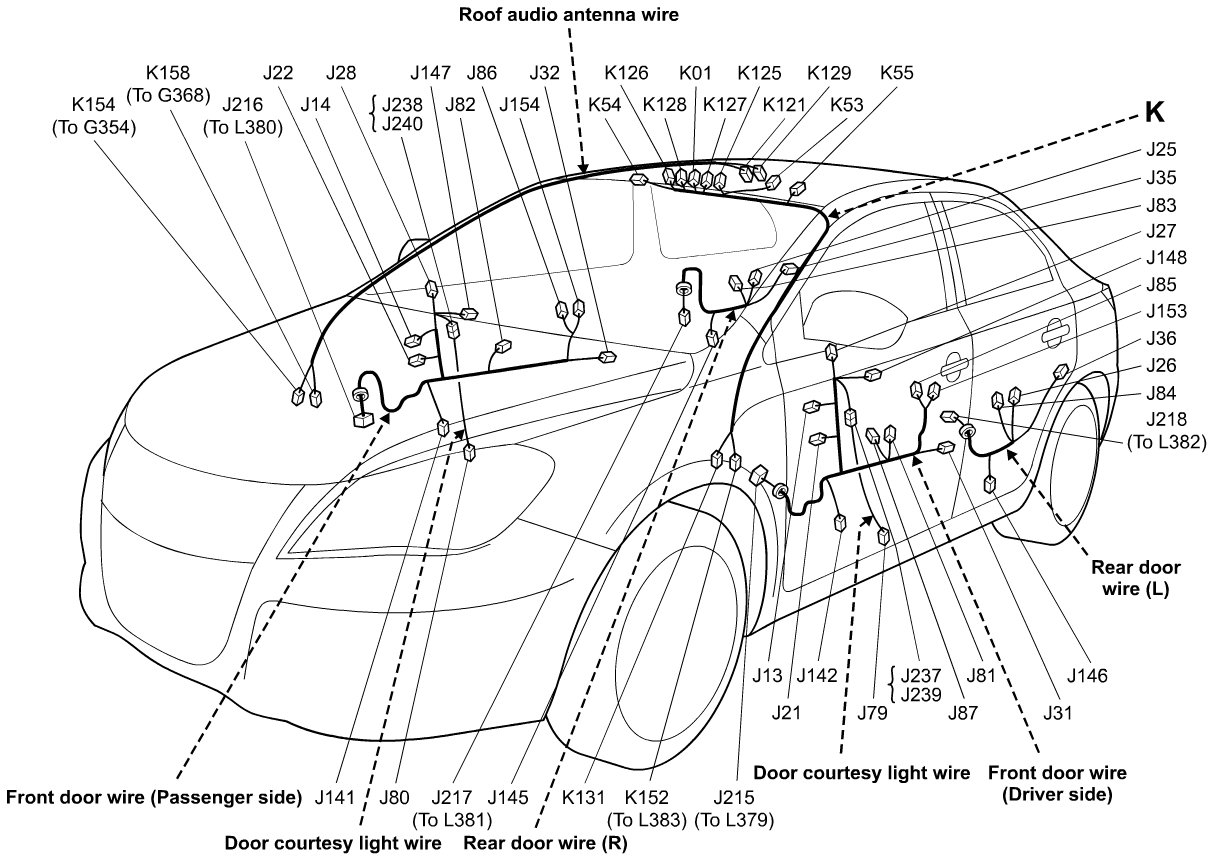

J: Front and Rear Door Wire, Door courtesy Light Wire / K: Roof Wire, Roof Audio Antenna Wire





J: Front Door Wire (Drive Side)





J: Front Door Wire (Passenger Side)





J: Rear Door Wire (R)





J: Rear Door Wire (L)





J: Door courtesy Light Wire





K: Roof Wire





K: Roof Audio Antenna Wire
