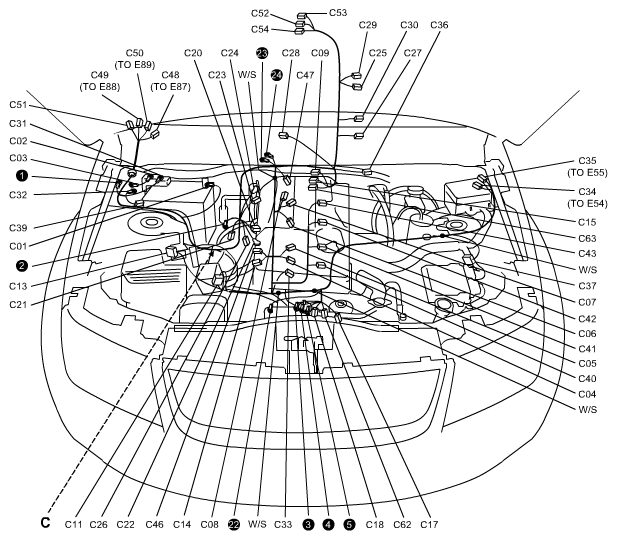

ENGINE HARNESS REFERENCE CHART
| No./Color | Connective position | No./Color | Connective position |
|---|---|---|---|
| C01/- | Battery (-) | C30/BLK (M/T) | Back-up light switch |
| C02/- | Battery fuse box | C31/- | Battery fuse box |
| C03/- | Fuse box No. 1 | C32/- | Fuse box No. 1 |
| C04/GRY | Fuel injector #1 | C33/BLK | PSP switch |
| C05/GRY | Fuel injector #2 | C34/N | Main harness (To E54) |
| C06/GRY | Fuel injector #3 | C35/BLU | Main harness (To E55) |
| C07/GRY | Fuel injector #4 | C36/YEL | A/F sensor |
| C08/BLU | CMP sensor | C37/GRY | ECM |
| C09/BLK | ECT sensor | C39/GRY | Fuse box No. 1 |
| C11/BLK | Throttle body | C40/GRY | Ignition coil #1 |
| C13/BLK | MAF and IAT sensor | C41/GRY | Ignition coil #2 |
| C14/BLK | EVAP canister purge valve | C42/GRY | Ignition coil #3 |
| C15/GRY | HO2S | C43/GRY | Ignition coil #4 |
| C17/BLK | A/C compressor | C46/BLU | IMT vacuum solenoid valve |
| C18/GRY | Engine oil pressure switch | C47/BLK | Noise filter |
| C20/GRY | CKP sensor | C48/N | Main harness (To E87) |
| C21/BLK | Generator #2 | C49/N | Main harness (To E88) |
| C22/- | Generator #1 | C50/N | Main harness (To E89) |
| C23/BLK | Starting motor #1 | C51/BLU | J/C |
| C24/- | Starting motor #2 | C52/BLK | 4 L/N switch |
| C25/BLU (A/T) | Output shaft speed sensor | C53/N | Center differential lock switch |
| C26/GRY | Knock sensor | C54/GRY | T/F actuator |
| C27/BLU (A/T) | Input shaft speed sensor | C62/GRY | OCV |
| C28/GRY (A/T) | Transmission range sensor | C63/GRY | IMRC valve actuator |
| C29/GRY (A/T) | Automatic transmission |
