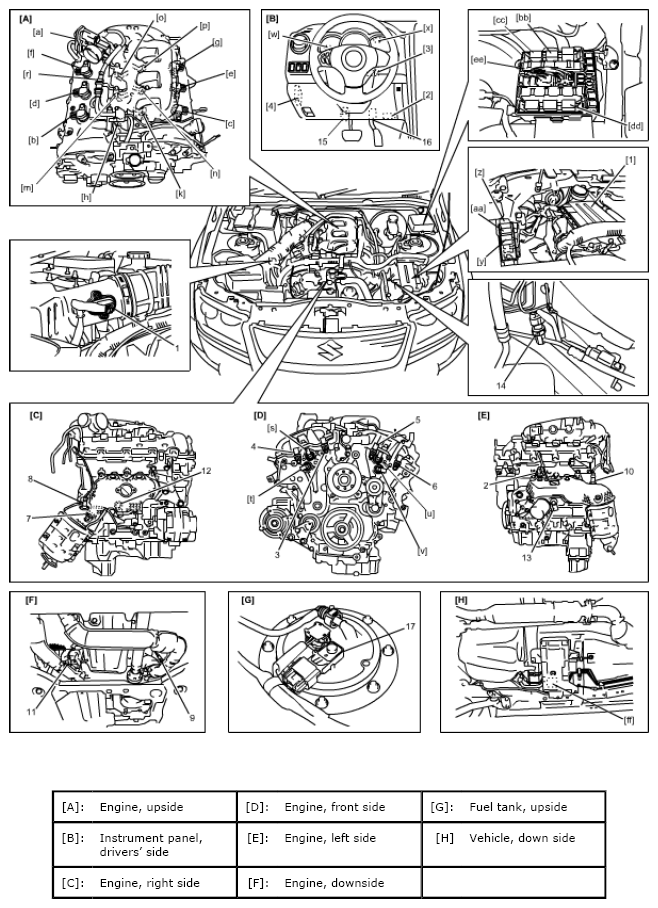

Electronic Control System Component Location
NOTE:
For identification of each cylinder and bank, refer to PRECAUTION FOR IDENTIFICATION OF CYLINDER AND BANK .
CONTROL DEVICES
| Information sensors | Control devices | Others |
|---|---|---|
| 1. MAF & IAT sensor | [a]: Throttle body | [1]: ECM |
| 2. ECT sensor | [b]: Ignition coil No. 1 | [2]: DLC |
| 3. CMP sensor (bank 1/intake side) | [c]: Ignition coil No. 2 | [3]: Immobilizer antenna |
| 4. CMP sensor (bank 1/exhaust side) | [d]: Ignition coil No. 3 | [4]: BCM |
| 5. CMP sensor (bank 2/intake side) | [e]: Ignition coil No. 4 | |
| 6. CMP sensor (bank 2/exhaust side) | [f]: Ignition coil No. 5 | |
| 7. CKP sensor | [g]: Ignition coil No. 6 | |
| 8. HO2S-1 (bank 1) | [h]: Fuel injector No. 1 | |
| 9. HO2S-2 (bank 1) | [k]: Fuel injector No. 2 | |
| 10. HO2S-1 (bank 2) | [m]: Fuel injector No. 3 | |
| 11. HO2S-2 (bank 2) | [n]: Fuel injector No. 4 | |
| 12. Knock sensor (bank 1) | [o]: Fuel injector No. 5 | |
| 13. Knock sensor (bank 2) | [p]: Fuel injector No. 6 | |
| 14. A/C refrigerant pressure sensor | [r]: EVAP canister purge valve | |
| 15. Brake light switch | [s]: OCV (bank 1/intake side) | |
| 16. APP sensor | [t]: OCV (bank 1/exhaust side) | |
| 17. Fuel tank pressure sensor | [u]: OCV (bank 2/intake side) | |
| [v]: OCV (bank 2/exhaust side) | ||
| [w]: MIL | ||
| [x]: Immobilizer indicator light | ||
| [y]: Radiator cooling fan relay No. 1 | ||
| [z]: Radiator cooling fan relay No. 2 | ||
| [aa]: Radiator cooling fan relay No. 3 | ||
| [bb]: Main relay | ||
| [cc]: Fuel pump relay | ||
| [dd]: Starting motor relay | ||
| [ee]: Power integration No. 2 | ||
| [ff]: EVAP canister vent solenoid valve |
