Transmission Mount Bracket Replacement - Rear (AWD)

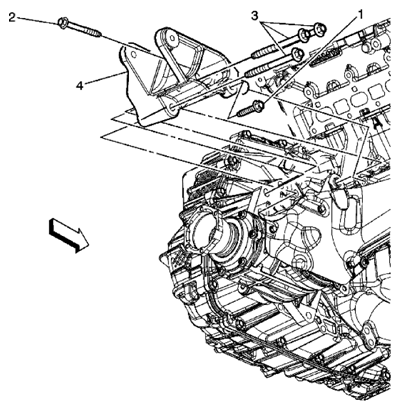

COMPONENT NAME REFERENCE
| Callout | Component Name |
|---|---|
| Preliminary Procedures Remove the rear transmission mount. Refer to TRANSMISSION REAR MOUNT REPLACEMENT (FWD) or TRANSMISSION REAR MOUNT REPLACEMENT (AWD) . |
|
| 1 | Rear Transmission Mount Bracket Bolt
CAUTION:
Refer to FASTENER NOTICE
. Tightening torque 50 N.m (37 lb ft) |
| 2 | Rear Transmission Mount Bracket Bolt Tightening torque 50 N.m (37 lb ft) |
| 3 | Rear Transmission Mount Bracket Bolt (Qty: 3) Tightening torque 110 N.m (81 lb ft) |
| 4 | Rear Transmission Mount Bracket |
