Fluid Trough Installation

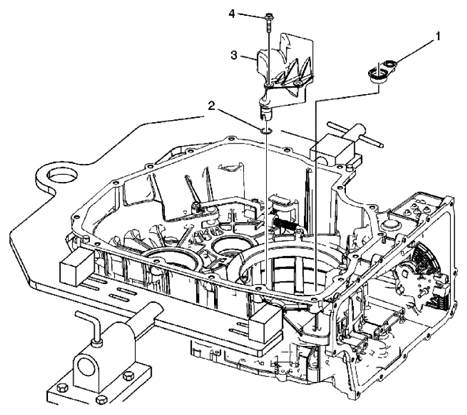

COMPONENT NAME REFERENCE
| Callout | Component Name |
|---|---|
| 1 | A/Trans Fluid Pump Outlet Seal Assembly |
| 2 | A/Trans Fluid Trough (O-ring) Seal |
| 3 | A/Trans Fluid Trough |
| 4 | A/Trans Fluid Trough Bolt M6 x 25 (Qty: 1)
CAUTION:
Refer to FASTENER NOTICE
. Tightening torque 12 N.m (106 lb in). |
Reference: FRONT DIFFERENTIAL DRIVE PINION GEAR AND CARRIER INSTALLATION
