Evaporative Emissions Hose Routing Diagram

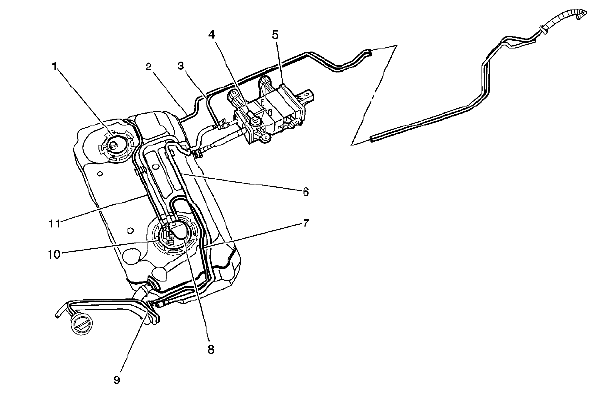

Fig 1: Identifying Secondary Fuel Tank Module, EVAP Canister, FTP Sensor And EVAP Canister Purge Pipe
| 1. | Secondary Fuel Tank Module | 7. | Fuel Filler Recirculation Pipe |
| 2. | Fuel Feed Pipe | 8. | Primary Fuel Tank Module and Fuel Limiter Vent Valve (FLVV) |
| 3. | Evaporative Emissions (EVAP) Canister Purge Pipe | 9. | EVAP Canister Vapor Recirculation Pipe |
| 4. | EVAP Canister Vent Solenoid-If Equipped | 10. | Fuel Tank Pressure Sensor (FTP)-If Equipped |
| 5. | EVAP Canister | 11. | Fuel Feed Pipe |
| 6. | EVAP Canister Fresh Air Inlet Pipe | 12. | EVAP pipe |
