E: Main harness
E: Main harness

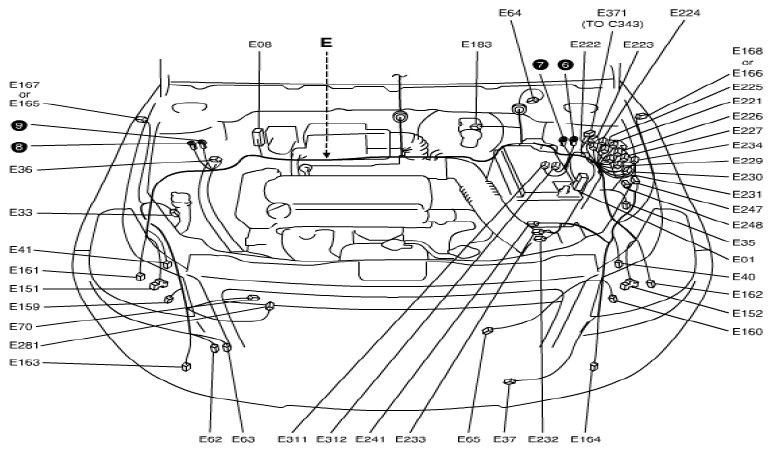

MAIN HARNESS REFERENCE CHART
| No./Color | Connective position | No./Color | Connective position |
|---|---|---|---|
| E01/GRY | ECM | E167/N (IF EQPD) | Side marker (R) |
| E08/BLK | ABS control module (ESP® control module) | E168/N (IF EQPD) | Side marker (L) |
| E33/N | Wheel speed sensor (FR) | E183/GRY | Brake fluid level switch |
| E35/BLU | Wheel speed sensor (FL) | E221/BLK | Main relay |
| E36/BLK | A/C refrigerant pressure sensor | E222/BLK | Radiator fan relay #1 |
| E37/BLK | Outside air temperature sensor | E223/BLK | Radiator fan relay #2 |
| E40/YEL | Forward sensor (Driver side) | E224/BLK | Radiator fan relay #3 |
| E41/YEL (IF EQPD) | Forward sensor (Passenger side) | E225/BLK | Starting motor relay |
| E62/BLU | Windshield washer motor | E226/BLK | Throttle actuator control relay |
| E63/GRN | Rear washer motor | E227/BLK | Fuel pump relay |
| E64/GRY | Windshield wiper motor | E229/BLK | A/C compressor relay |
| E65/BLK | Radiator fan motor | E230/BLK | Condenser fan relay |
| E70/BLK | Condenser fan motor | E231/BLK (A/T) | A/T relay |
| E151/BLK | Headlight (R) | E232/BLK (IF EQPD) | Headlight HI relay (R) |
| E152/BLK | Headlight (L) | E233/BLK (IF EQPD) | Headlight HI relay (L) |
| E159/GRY | Front turn signal light (R) | E234/BLK | Front fog light relay |
| E160/GRY | Front turn signal light (L) | E241/BLK | Shift lock relay |
| E161/N | Front position light (R) | E247/BLK (IF EQPD) | Headlight LO relay (R) |
| E162/N | Front position light (L) | E248/BLK (IF EQPD) | Headlight LO relay (L) |
| E163/BLK | Front fog light (R) | E281/BLK | Horn |
| E164/BLK | Front fog light (L) | E311/BLK | Main fuse box |
| E165/N (IF EQPD) | Side turn signal light (R) | E312/N | Main fuse box |
| E166/N (IF EQPD) | Side turn signal light (L) | E371/N | Engine harness (To C343) |
