Front Suspension Frame

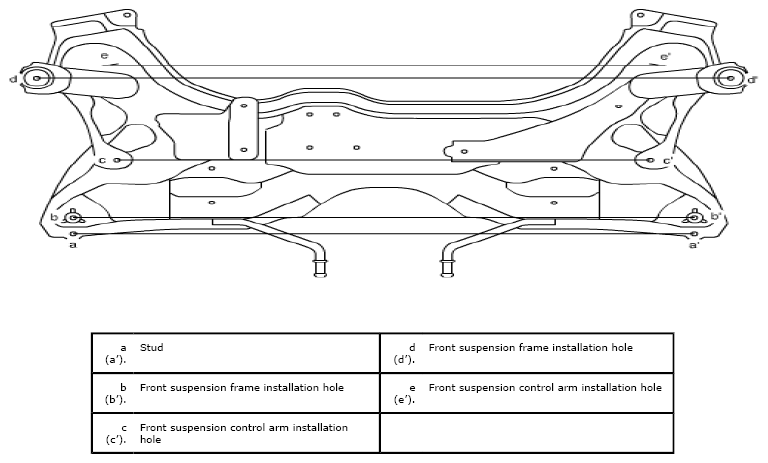

Hole to hole distance
HOLE DISTANCE SPECIFICATION
| a-a': 805 mm (31.693 in.) | c-c': 690 mm (27.165 in.) | e-e': 785 mm (30.905 in.) |
| b-b': 805 mm (31.693 in.) | d-900 mm (35.433 in.) d': |

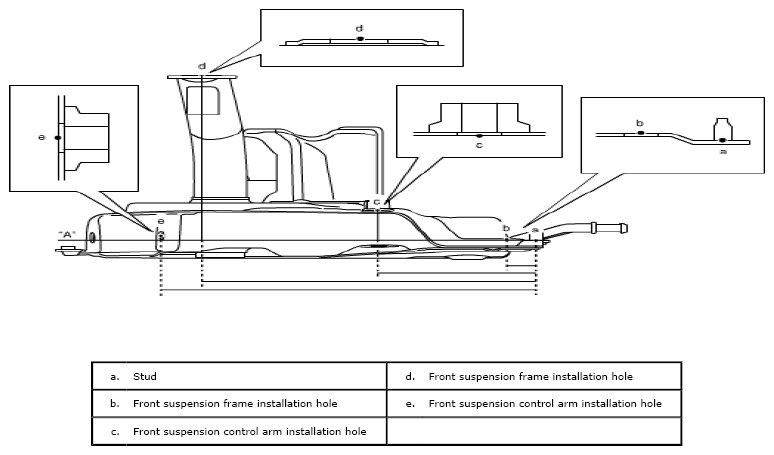

Hole to hole distance
HOLE DISTANCE SPECIFICATION
| a-b: 33 mm (1.299 in.) | a-d: 313 mm (12.323 in.) |
| a-c: 149 mm (5.866 in.) | a-e: 350 mm (13.780 in.) |
Projection dimension from standard line "A"
PROJECTION DIMENSION SPECIFICATION
| a: 0 mm (0 in.) | c: 43 mm (1.693 in.) | e: 7 mm (0.276 in.) |
| b: 2 mm (0.079 in.) | d: 251 mm (9.882 in.) |
