A-5 Engine and A/C Control System Circuit Diagram (N32A)

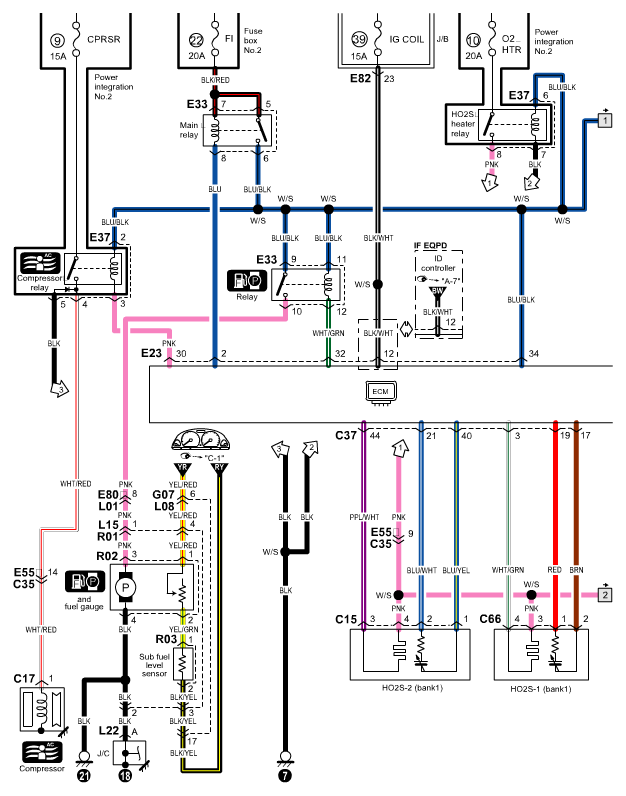

Fig 1: Engine And A/C Control System Circuit Diagram - N32A (1 Of 6)
G06499660Courtesy of SUZUKI OF AMERICA CORP.

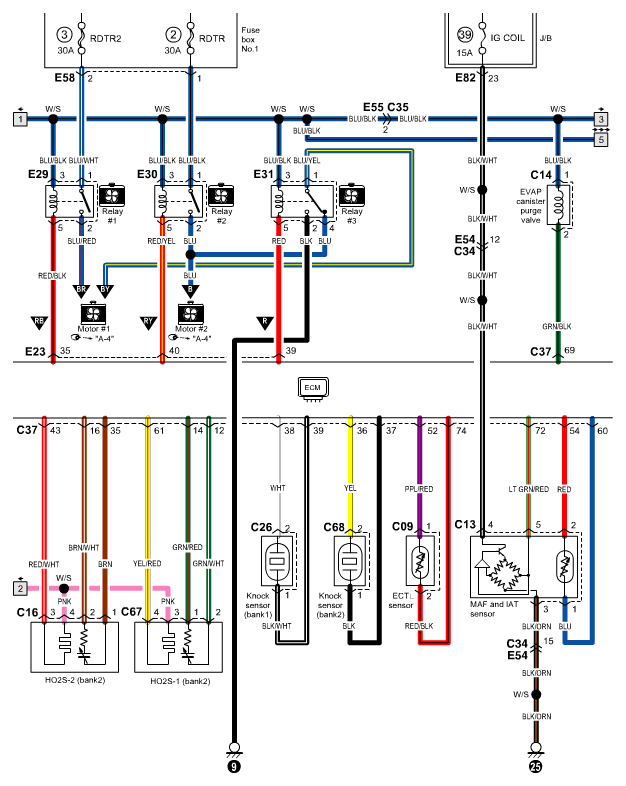

Fig 2: Engine And A/C Control System Circuit Diagram - N32A (2 Of 6)
G06499661Courtesy of SUZUKI OF AMERICA CORP.

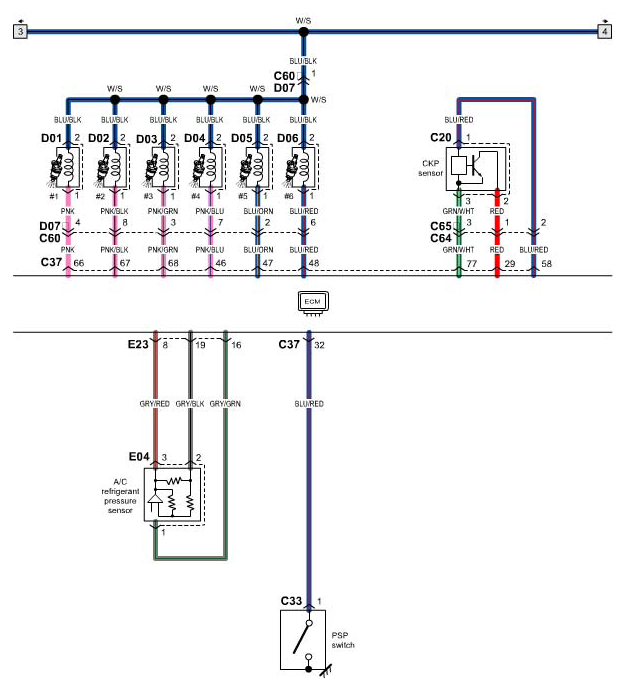

Fig 3: Engine And A/C Control System Circuit Diagram - N32A (3 Of 6)
G06499662Courtesy of SUZUKI OF AMERICA CORP.

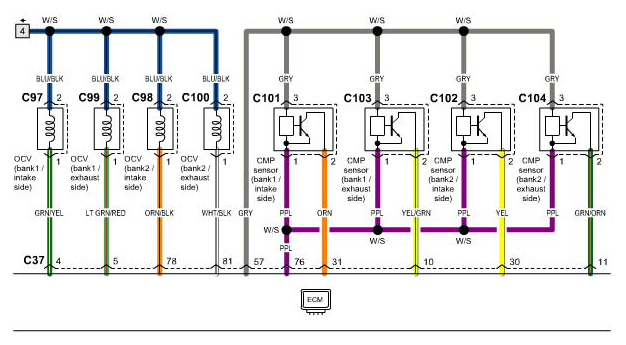

Fig 4: Engine And A/C Control System Circuit Diagram - N32A (4 Of 6)
G06499663Courtesy of SUZUKI OF AMERICA CORP.

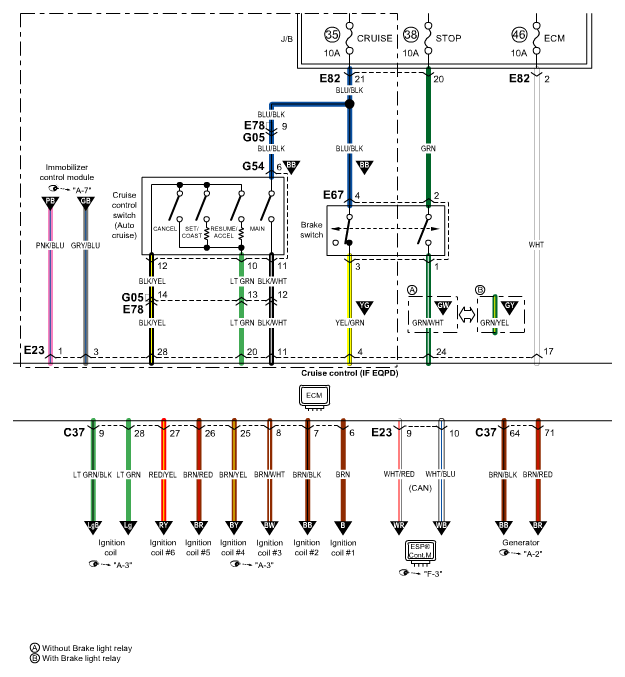

Fig 5: Engine And A/C Control System Circuit Diagram - N32A (5 Of 6)
G06499664Courtesy of SUZUKI OF AMERICA CORP.

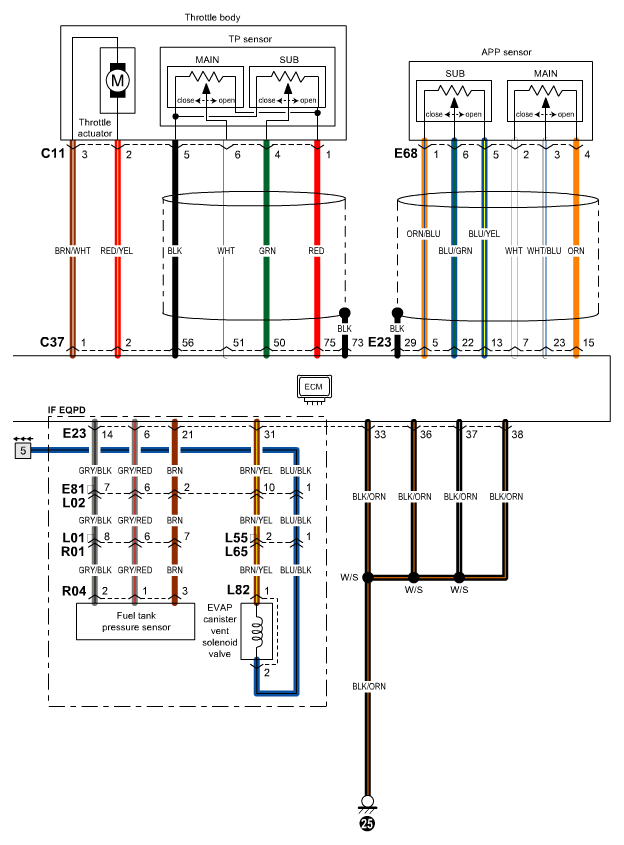

Fig 6: Engine And A/C Control System Circuit Diagram - N32A (6 Of 6)
G06499665Courtesy of SUZUKI OF AMERICA CORP.
