Control Valve And TCM Removal And Installation: Removal

  1. Disconnect negative battery terminal.
  2. Drain A/T fluid. Refer to [CHANGING THE A/T FLUID (ATF) ].
  3. Disconnect A/T assembly harness connector.
  4. Remove snap ring from A/T assembly harness connector.
    Fig 1: Identifying Snap Ring And A/T Assembly Harness Connector
    G06442866Courtesy of SUZUKI OF AMERICA CORP.
  5. Push A/T assembly harness connector.
    Fig 2: Identifying A/T Assembly Harness Connector
    G06442867Courtesy of SUZUKI OF AMERICA CORP.
    CAUTION: Do not damage connector.
  6. Remove oil pan and oil pan gasket. Refer to [OIL PAN: REMOVAL AND INSTALLATION ].
  7. Disconnect A/T fluid temperature sensor 2 connector (A).
    Fig 3: Locating A/T Fluid Temperature Sensor 2 Connector
    G06442868Courtesy of SUZUKI OF AMERICA CORP.
    CAUTION: Do not damage connector.
  8. Straighten the four terminal clips to free the terminal cord assembly for A/T fluid temperature sensor 2 harness.
    • ==>: Terminal clip
  9. Straighten terminal clip to free the revolution sensor harness.
  10. Disconnect revolution sensor connector.

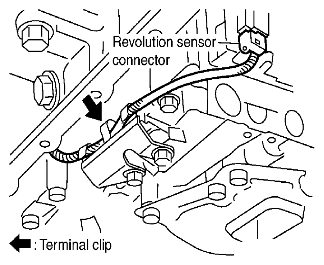

    Fig 4: Locating Revolution Sensor Connector
    G06442869Courtesy of SUZUKI OF AMERICA CORP.
    CAUTION: Do not damage connector.
  11. Remove bolts (A), (B) and (C) from control valve with TCM.
    Fig 5: Identifying Control Valve With TCM
    G06442870Courtesy of SUZUKI OF AMERICA CORP.
    • <==: Front
    BOLT LENGTH SPECIFICATION

    Bolt symbol Length mm (in) Number of bolts
    A 42 (1.65) 5
    B 55 (2.17) 6
    C 40 (1.57) 1
  12. Remove control valve with TCM from transmission case.
    Fig 6: Identifying Manual Plate
    G06442871Courtesy of SUZUKI OF AMERICA CORP.
    CAUTION: When removing, be careful with the manual valve notch and manual plate height. Remove it vertically.
  13. Remove A/T fluid temperature sensor 2 with bracket from control valve with TCM.

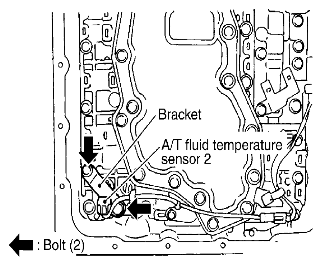

    Fig 7: Identifying A/T Fluid Temperature Sensor 2 With Bracket
    G06442872Courtesy of SUZUKI OF AMERICA CORP.
  14. Remove bracket from A/T fluid temperature sensor 2.

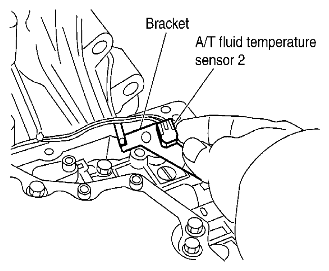

    Fig 8: Identifying Bracket And A/T Fluid Temperature Sensor 2
    G06442873Courtesy of SUZUKI OF AMERICA CORP.
  15. Remove O-ring from A/T assembly harness connector.
    Fig 9: Identifying O-Ring With A/T Assembly Harness Connector
    G06442874Courtesy of SUZUKI OF AMERICA CORP.
  16. Disconnect TCM connectors.
    Fig 10: Identifying TCM Connectors
    G06442875Courtesy of SUZUKI OF AMERICA CORP.
    CAUTION: Do not damage connectors.
  17. Remove A/T assembly harness connector from control valve with TCM using suitable tool.
    Fig 11: Removing A/T Assembly Harness Connector From Control Valve
    G06442876Courtesy of SUZUKI OF AMERICA CORP.
  18. Disconnect TCM connector and park/neutral position switch connector
    Fig 12: Identifying TCM Connector And Park/Neutral Position Switch Connector
    G06442877Courtesy of SUZUKI OF AMERICA CORP.
    CAUTION: Do not damage connectors.
