Engine Control Harness (VQ40DE Models)

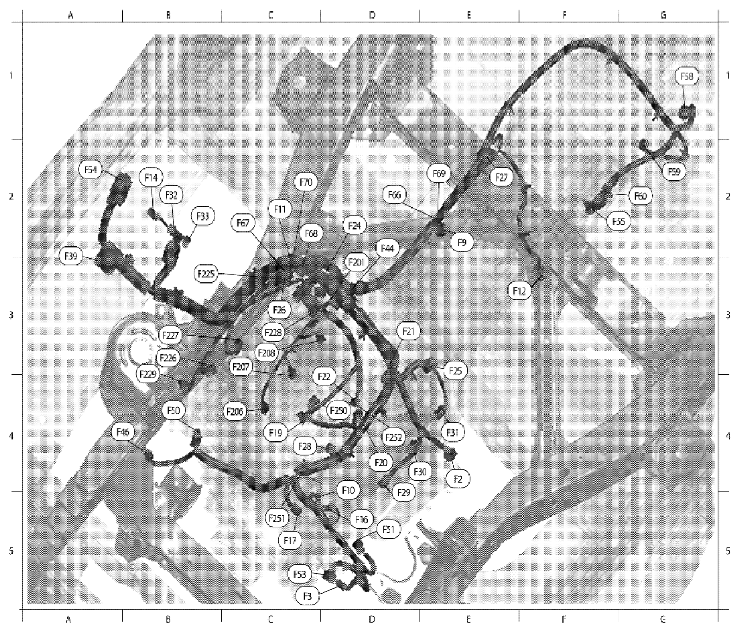

Fig 1: Identifying Engine Control Harness (VQ40DE Models)
G06446066Courtesy of SUZUKI OF AMERICA CORP.
ENGINE CONTROL HARNESS REFERENCE CHART (VQ40DE MODELS)

C5 F3 B/1 : A/C Compressor C5 F53 B/6 : Mass air flow sensor
E4 F2 GR/4 : Air fuel ratio (A/F) sensor 1 (bank 2) A2 F54 B/81 : ECM
E2 F9 G/10 : A/T assembly F2 F55 B/2 : ATP switch
C5 F10 - : Engine ground G1 F58 B/8 : Transfer control device
C2 F11 B/3 : Crankshaft position sensor (POS) G2 F59 GR/2 : Wait detection switch
F3 F12 G/4 : Heated oxygen sensor 2 (bank 2) G3 F60 GR/2 : 4LO switch
B2 F14 W/24 : To E5 D2 F66 B/2 : Park/neutral position (PNP) switch
C5 F17 L/2 : EVAP canister purge volume control solenoid valve C2 F67 L/4 : To F250
D5 F16 - : Engine ground C2 F68 GR/4 : Air fuel ratio (A/F) sensor 1 (bank 1)
C4 F19 B/2 : VIAS control solenoid valve E2 F69 W/2 : Back-up lamp switch
D4 F20 GR/2 : Fuel injector No. 4 C2 F70 G/3 : Camshaft position sensor (PHASE) (bank 1)
D3 F21 W/2 : Condenser-1 Injector sub-harness
D4 F22 GR/2 : Fuel injector No. 6 D3 F201 G/4 : To F44
C2 F24 GR/2 : Engine coolant temperature sensor C4 F206 GR/2 : Fuel injector No. 1
E3 F25 B/3 : Camshaft position sensor (PHASE) (bank 2) C3 F207 GR/2 : Fuel injector No. 3
C3 F26 G/8 : To F225 C3 F208 GR/2 : Fuel injector No. 5
E2 F27 L/4 : Heated oxygen sensor 2 (bank 1) Ignition coil sub-harness
C4 F28 GR/2 : Fuel injector No. 2 B3 F225 G/8 : To F26
D5 F29 GR/3 : Ignition coil No. 2 (with power transistor) B3 F226 GR/3 : Ignition coil No. 1 (with power transistor)
E4 F30 GR/3 : Ignition coil No. 4 (with power transistor) B3 F227 GR/3 : Ignition coil No. 3 (with power transistor)
E4 F31 GR/3 : Ignition coil No. 6 (with power transistor) C3 F228 GR/3 : Ignition coil No. 5 (with power transistor)
B2 F32 W/16 : To E2 B3 F229 G/2 : Intake valve timing control solenoid valve (bank 1)
A2 F33 W/16 : To E19 Knock sensor sub-harness
D2 F44 G/4 : To F201 D4 F250 L/4 : To F67
B4 F46 B/3 : Power steering pressure sensor C5 F251 B/2 : Knock sensor (bank 1)
B4 F50 B/6 : Electric throttle control actuator D4 F252 B/2 : Knock sensor (bank 2)
D5 F51 G/2 : Intake valve timing control solenoid valve
