Vehicle Security System [King Cab]

Vehicle Security System: Wiring Diagram [King Cab]

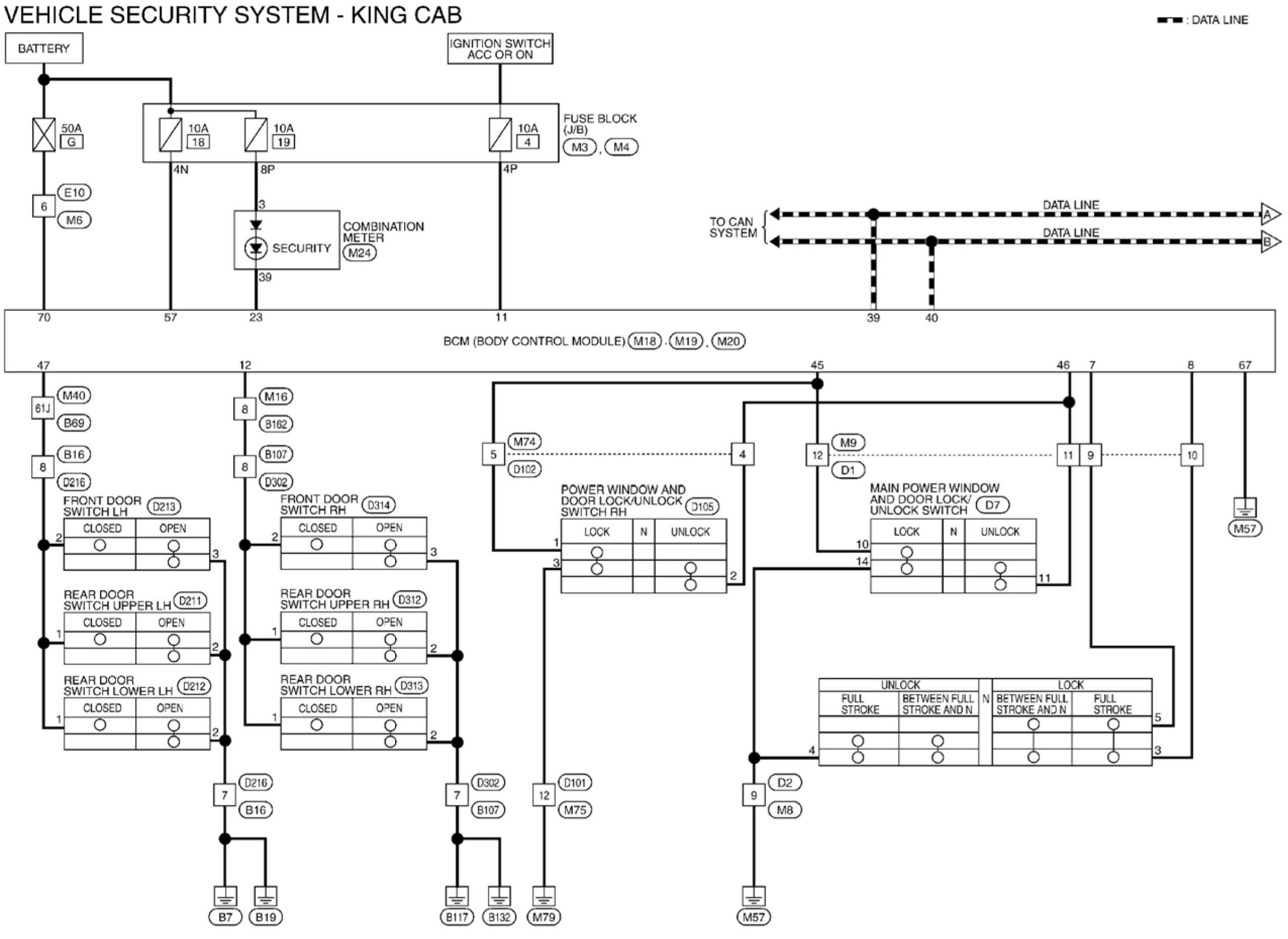

Vehicle Security System - King Cab (Part 1):

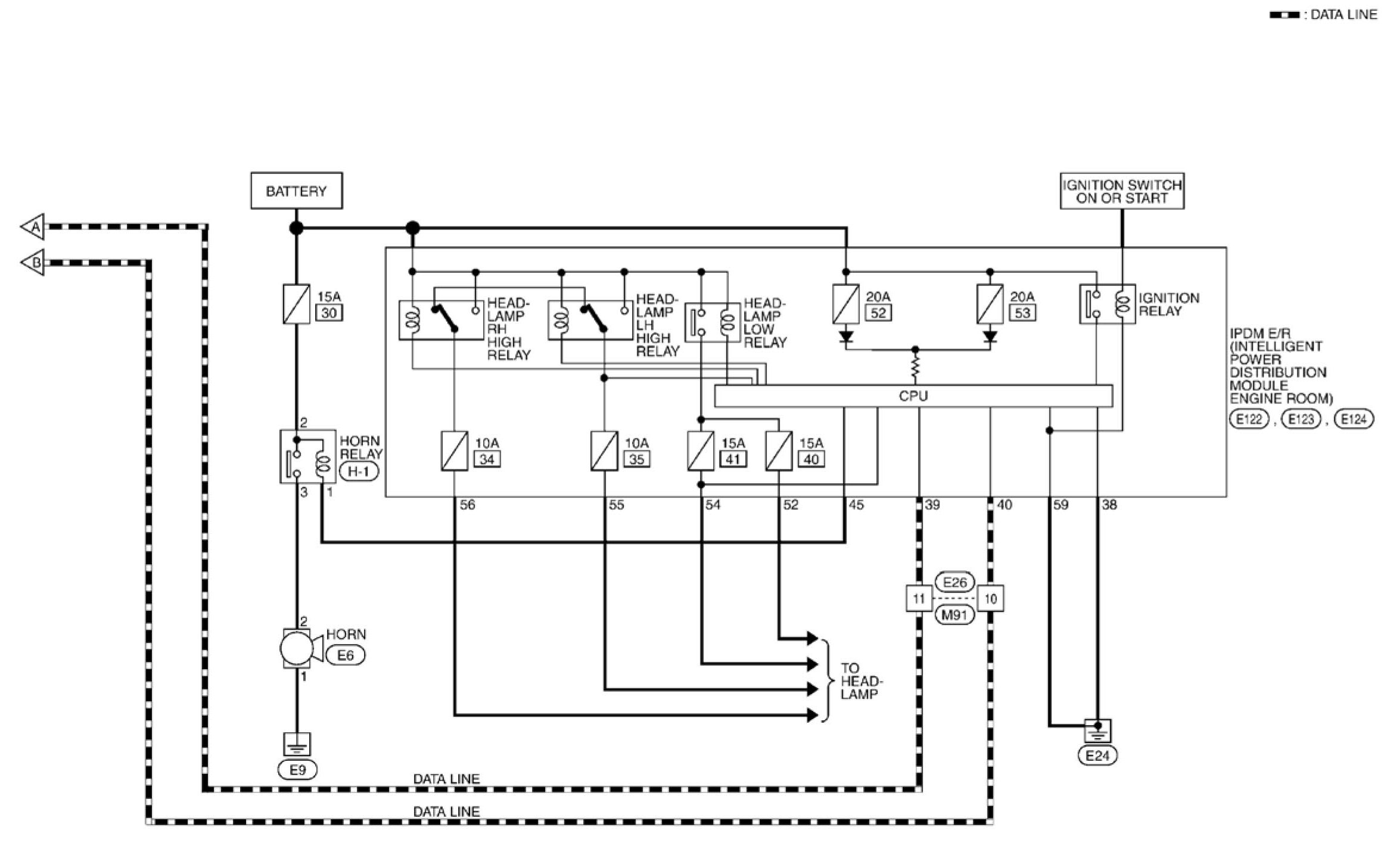

Vehicle Security System - King Cab (Part 2):






Vehicle Security Connectors - King Cab

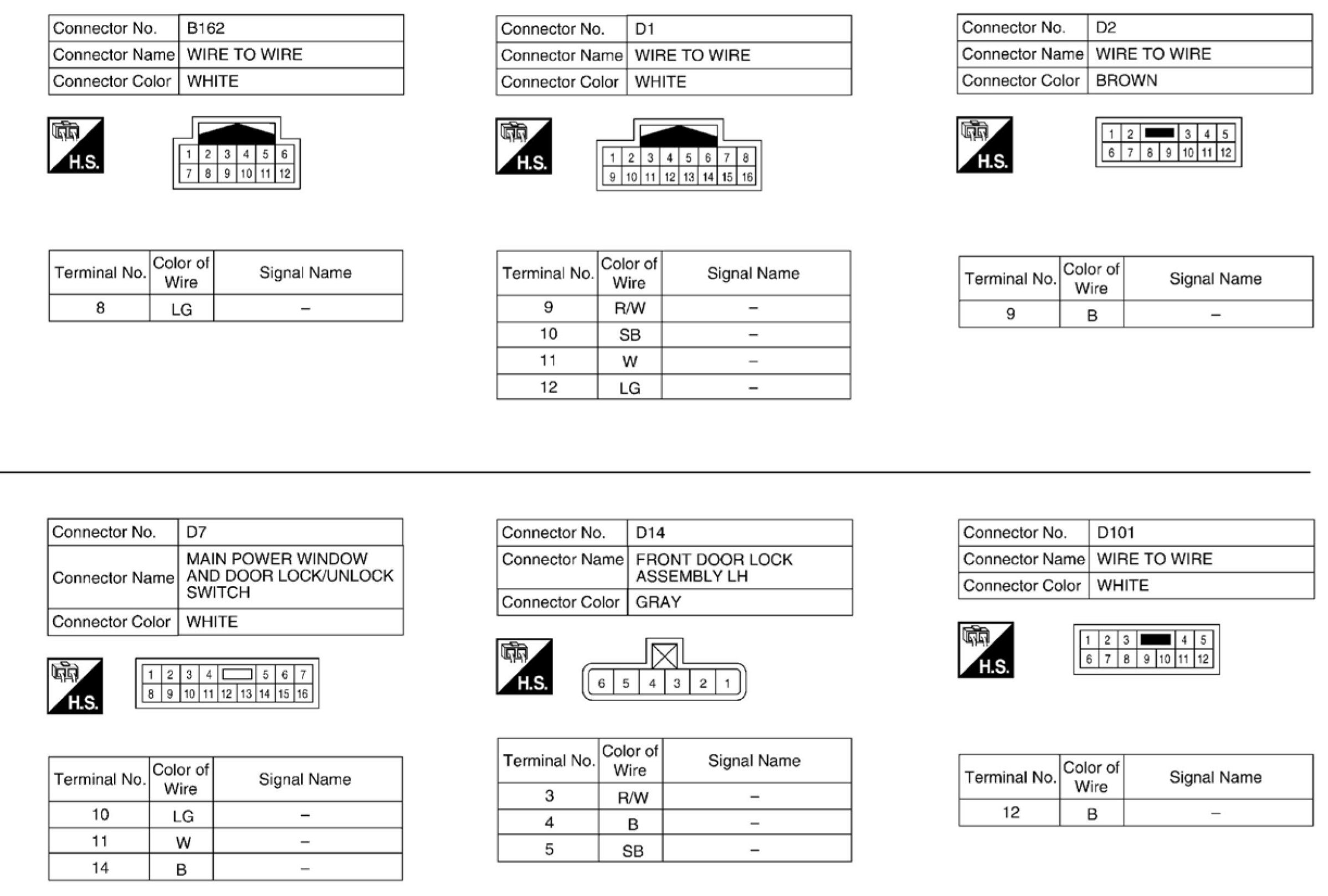

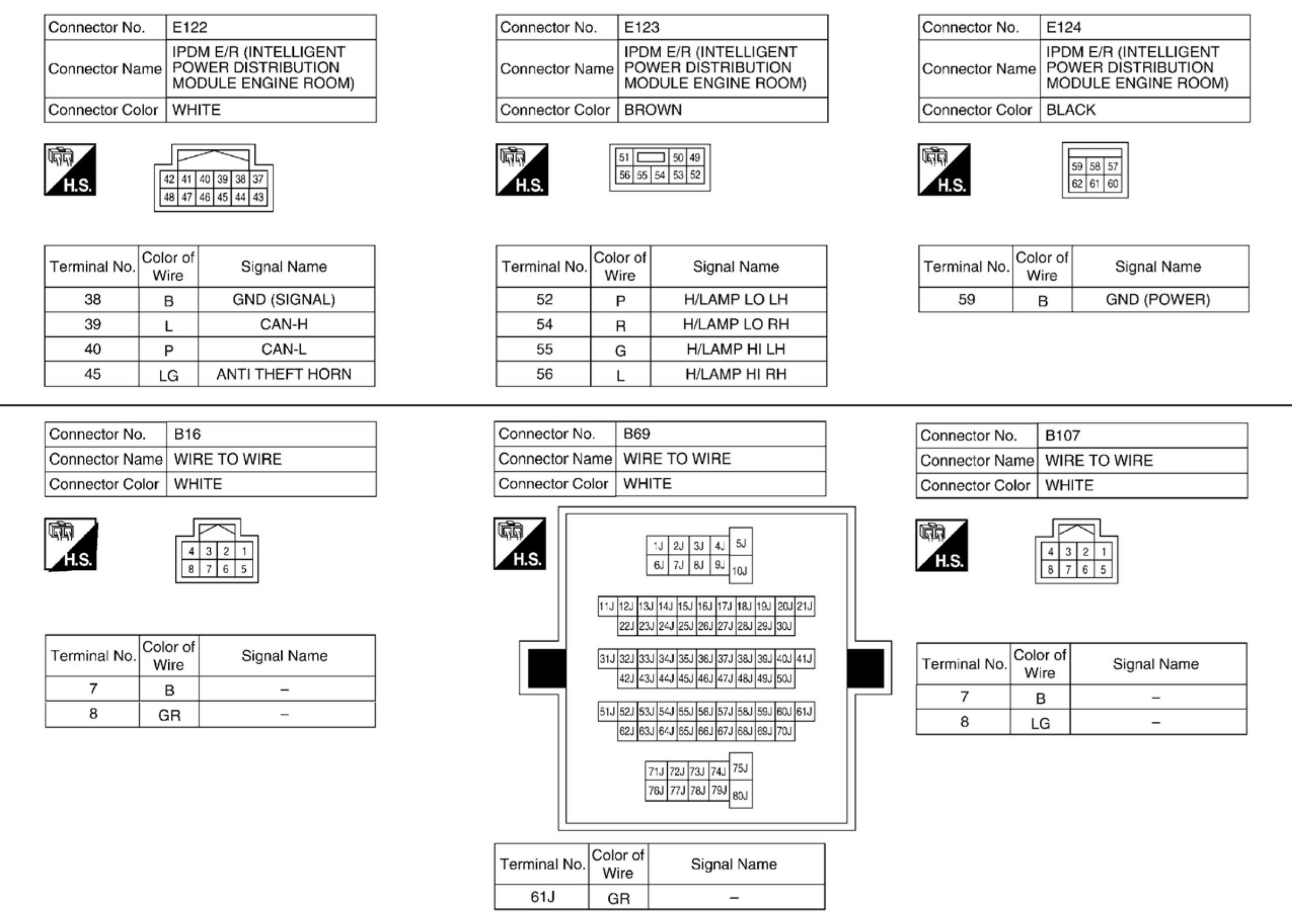

Vehicle Security System Connectors - King Cab (Part 1):

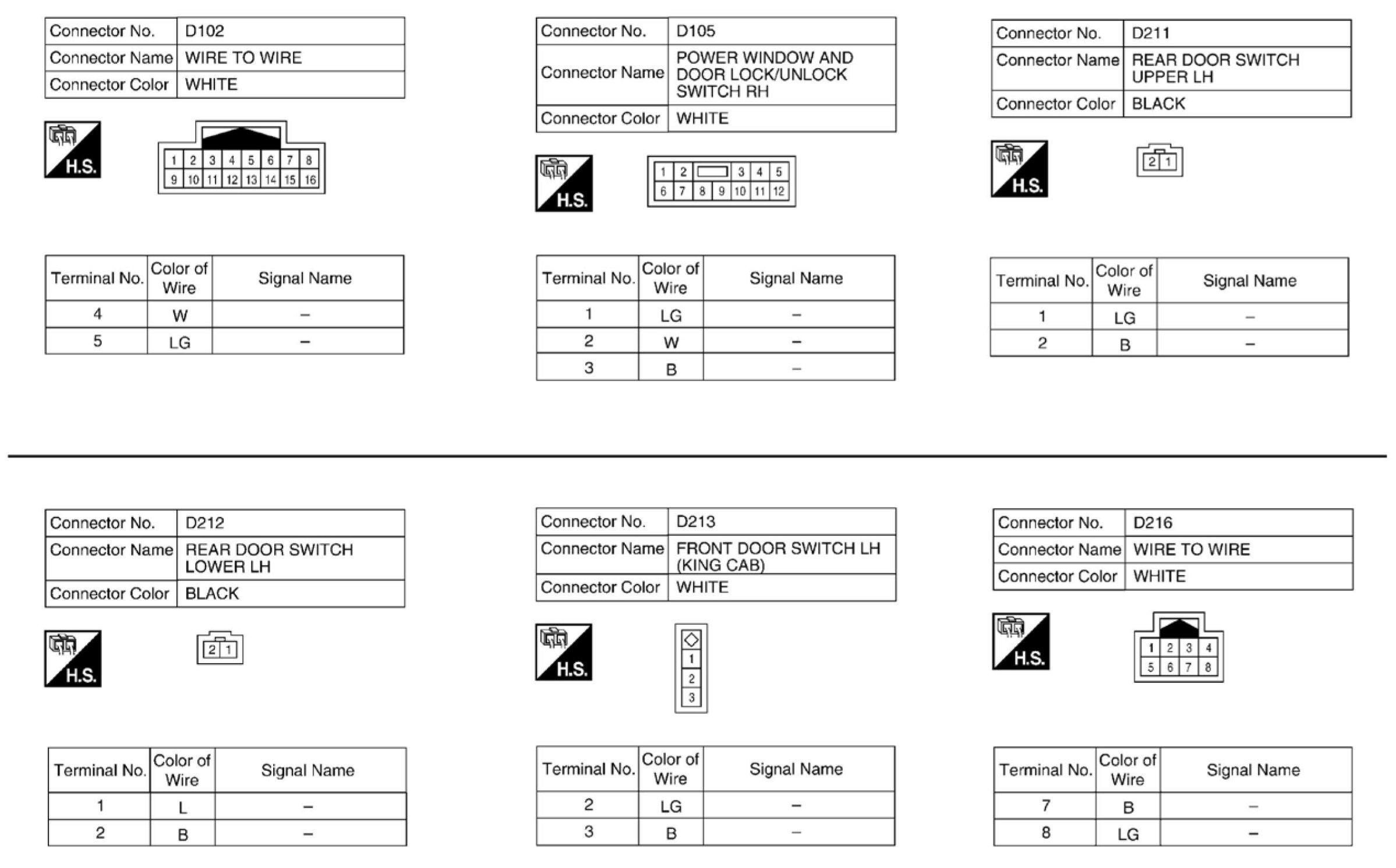

Vehicle Security System Connectors - King Cab (Part 2):

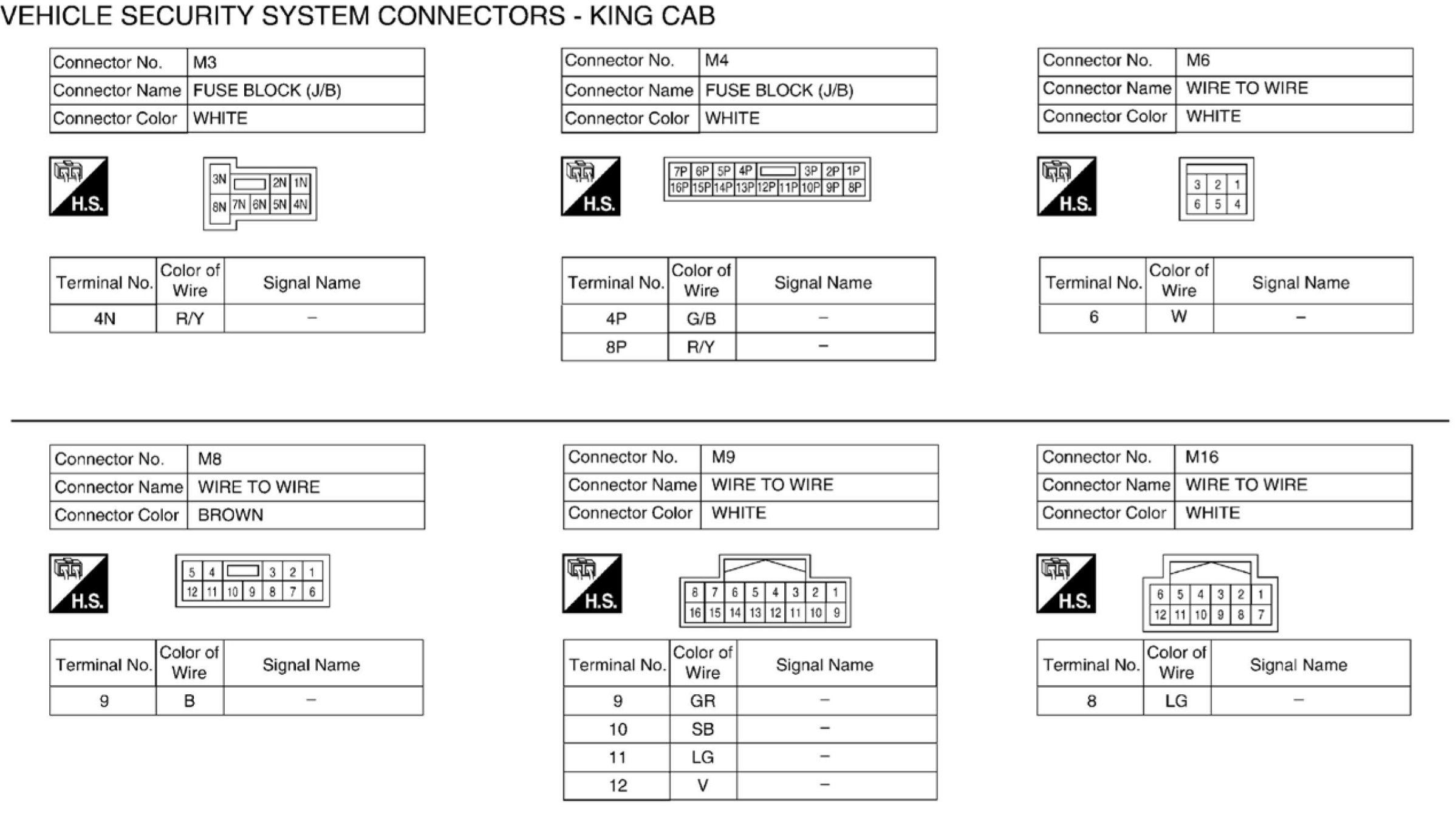

Vehicle Security System Connectors - King Cab (Part 3):

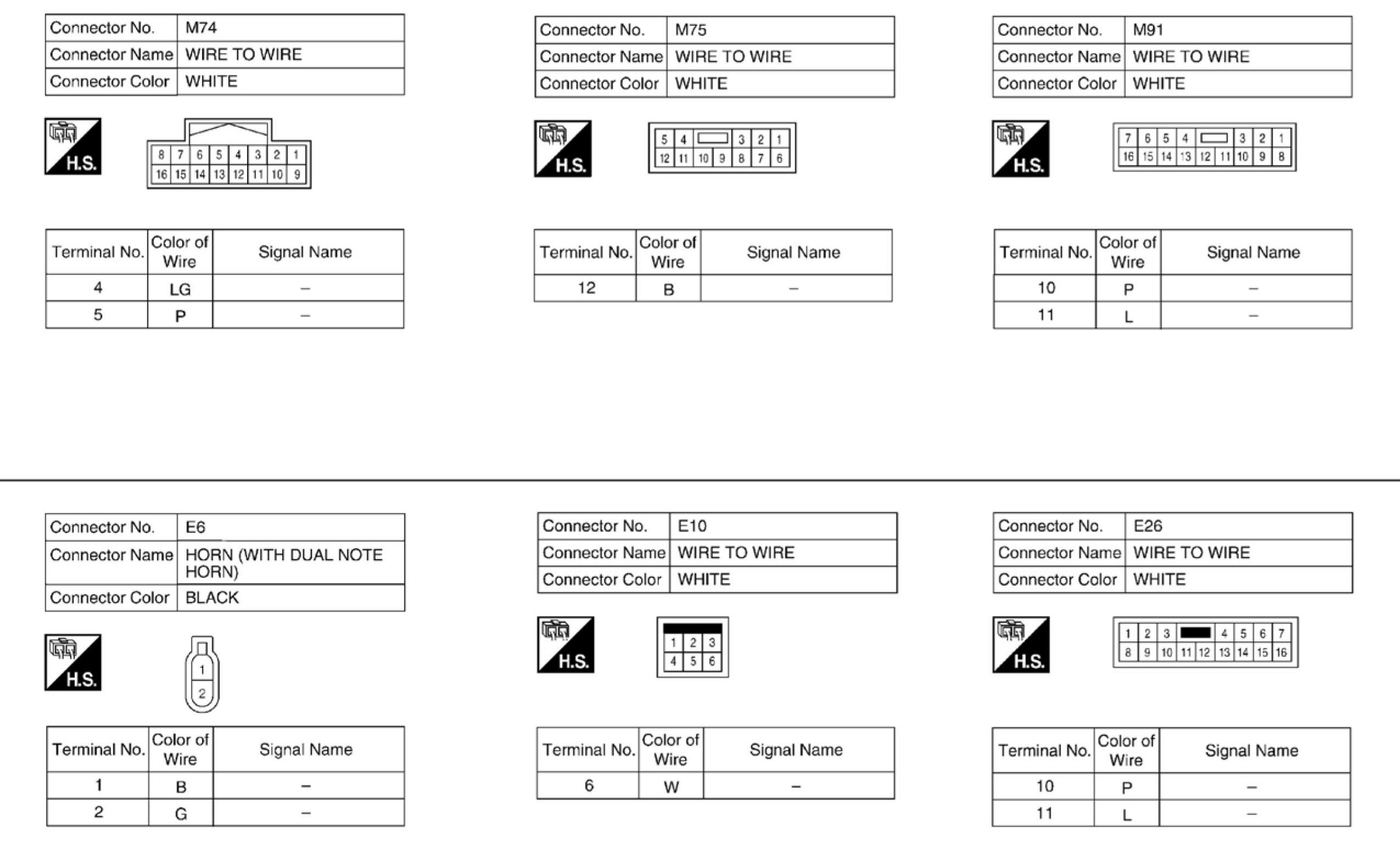

Vehicle Security System Connectors - King Cab (Part 4):

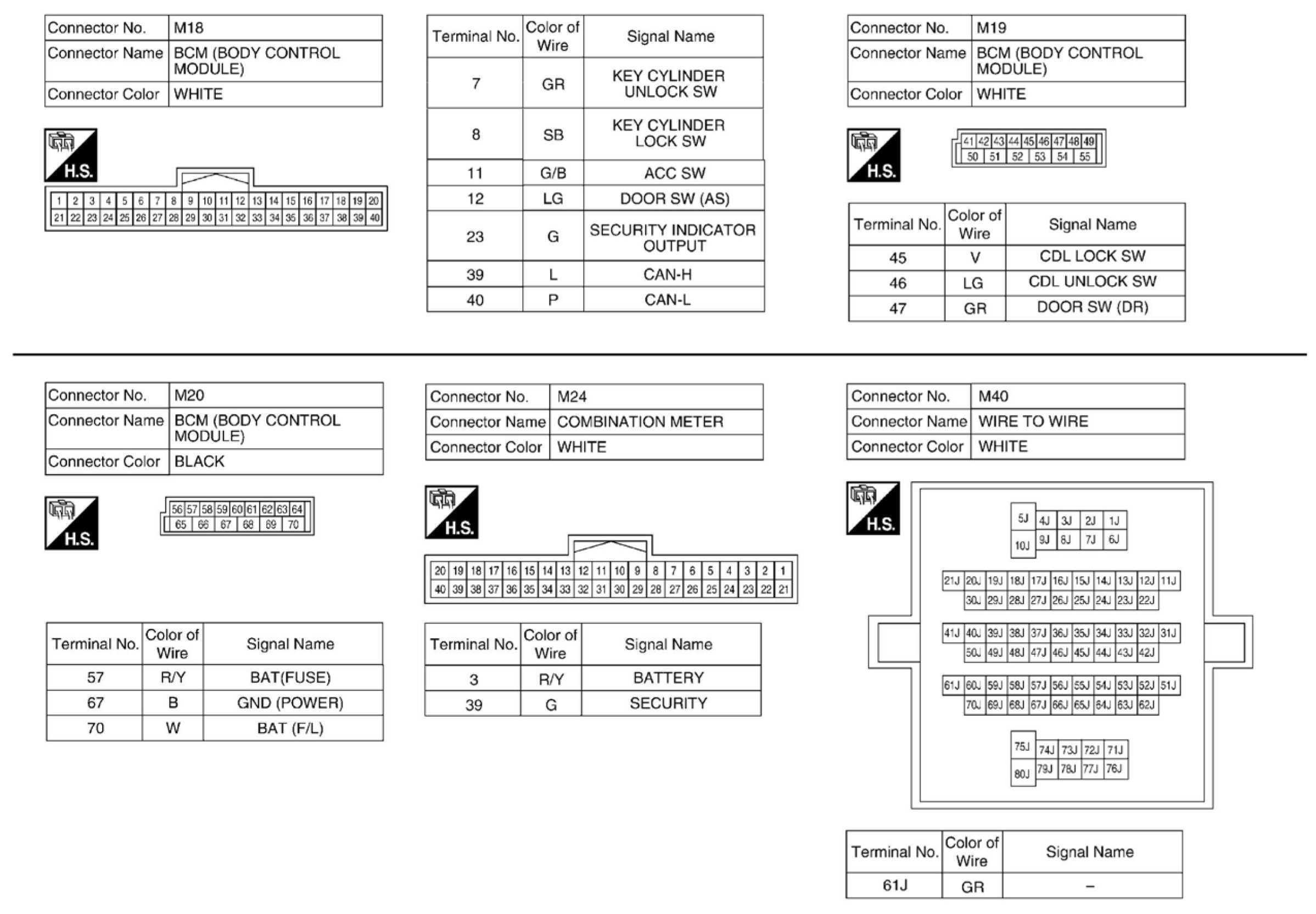

Vehicle Security System Connectors - King Cab (Part 5):

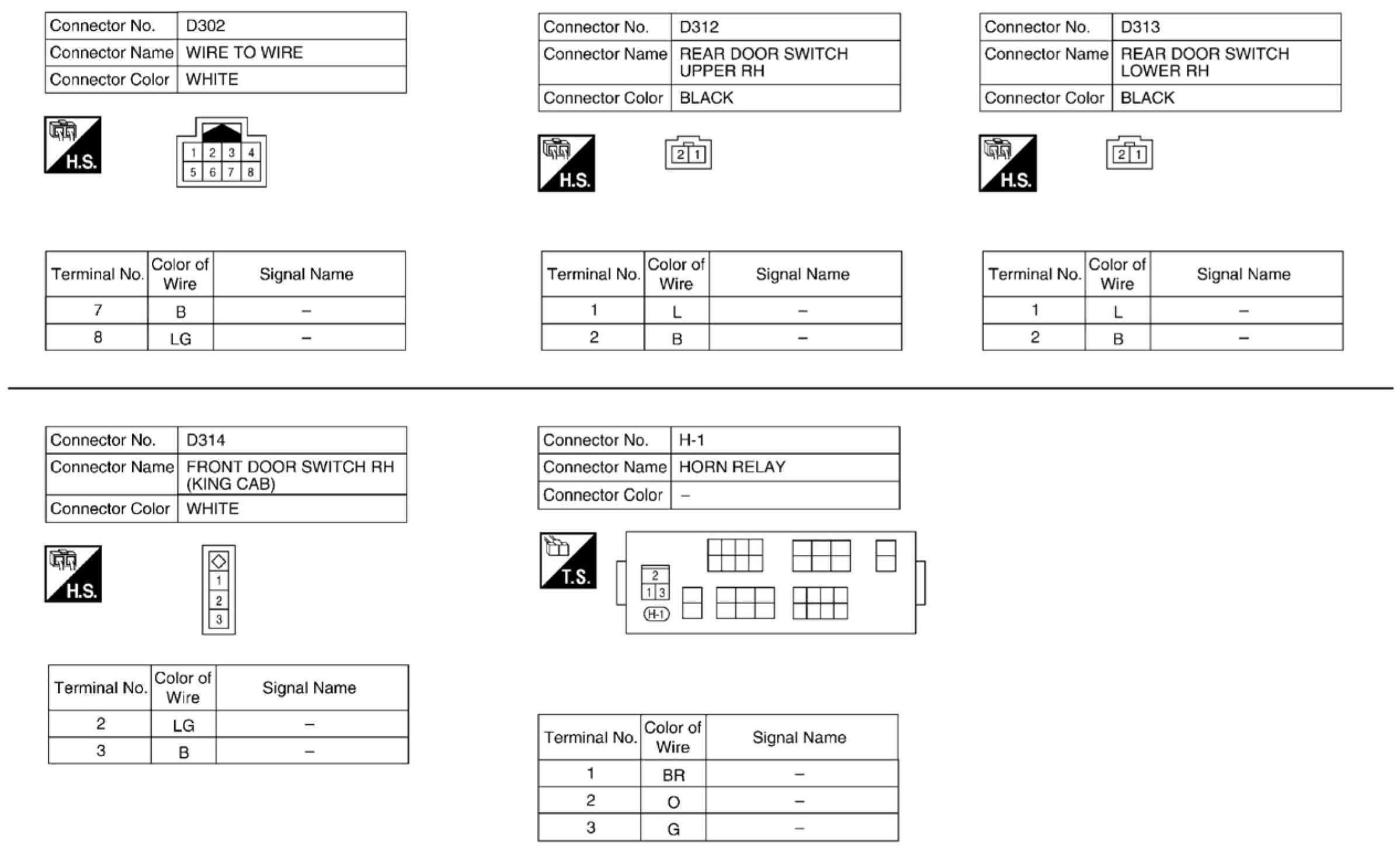

Vehicle Security System Connectors - King Cab (Part 6):




Vehicle Security System Connectors - King Cab (Part 7):
