Power Door Lock System [Crew Cab]

Power Door Lock System: Wiring Diagram [Crew Cab]

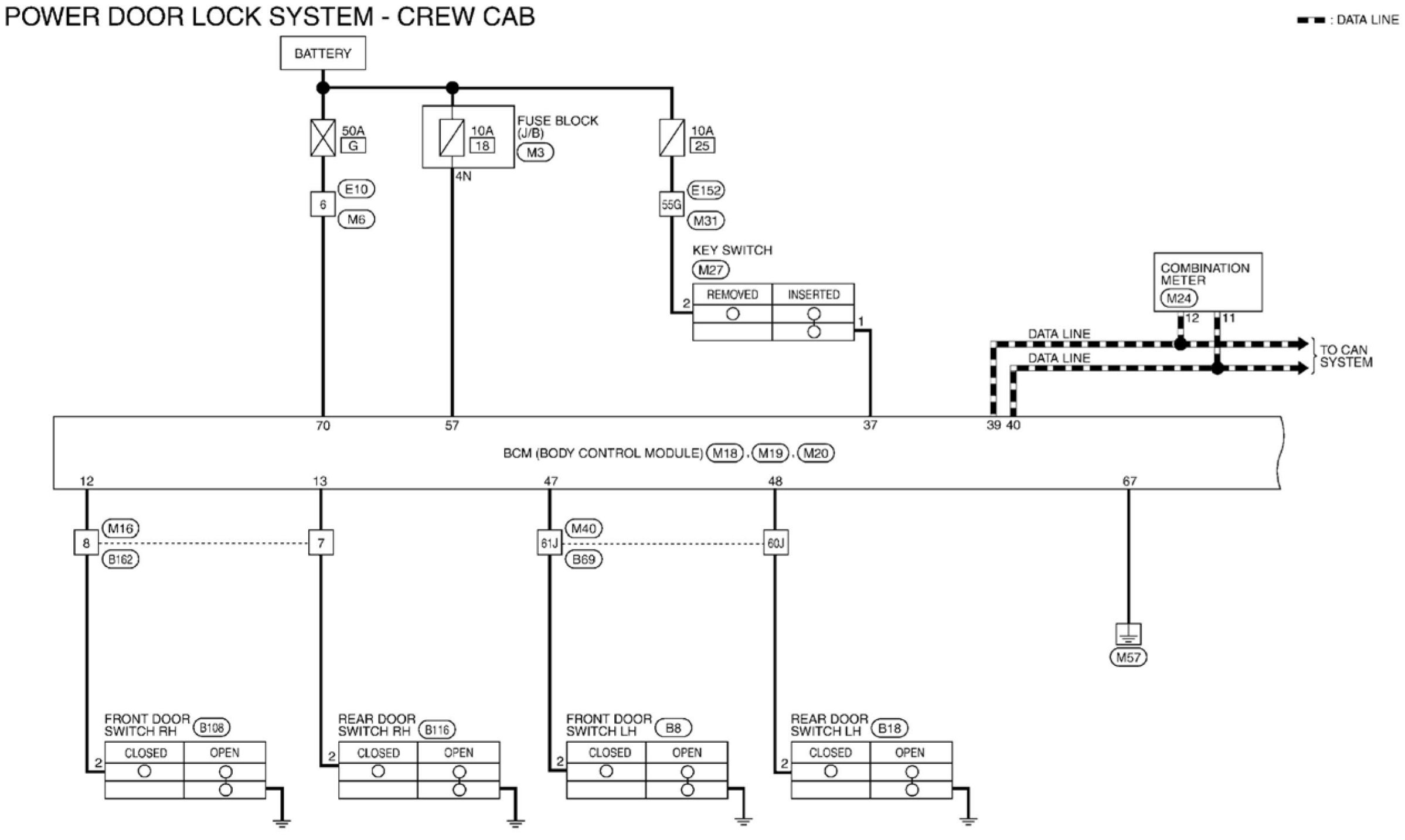

Power Door Lock System - Crew Cab (Part 1):

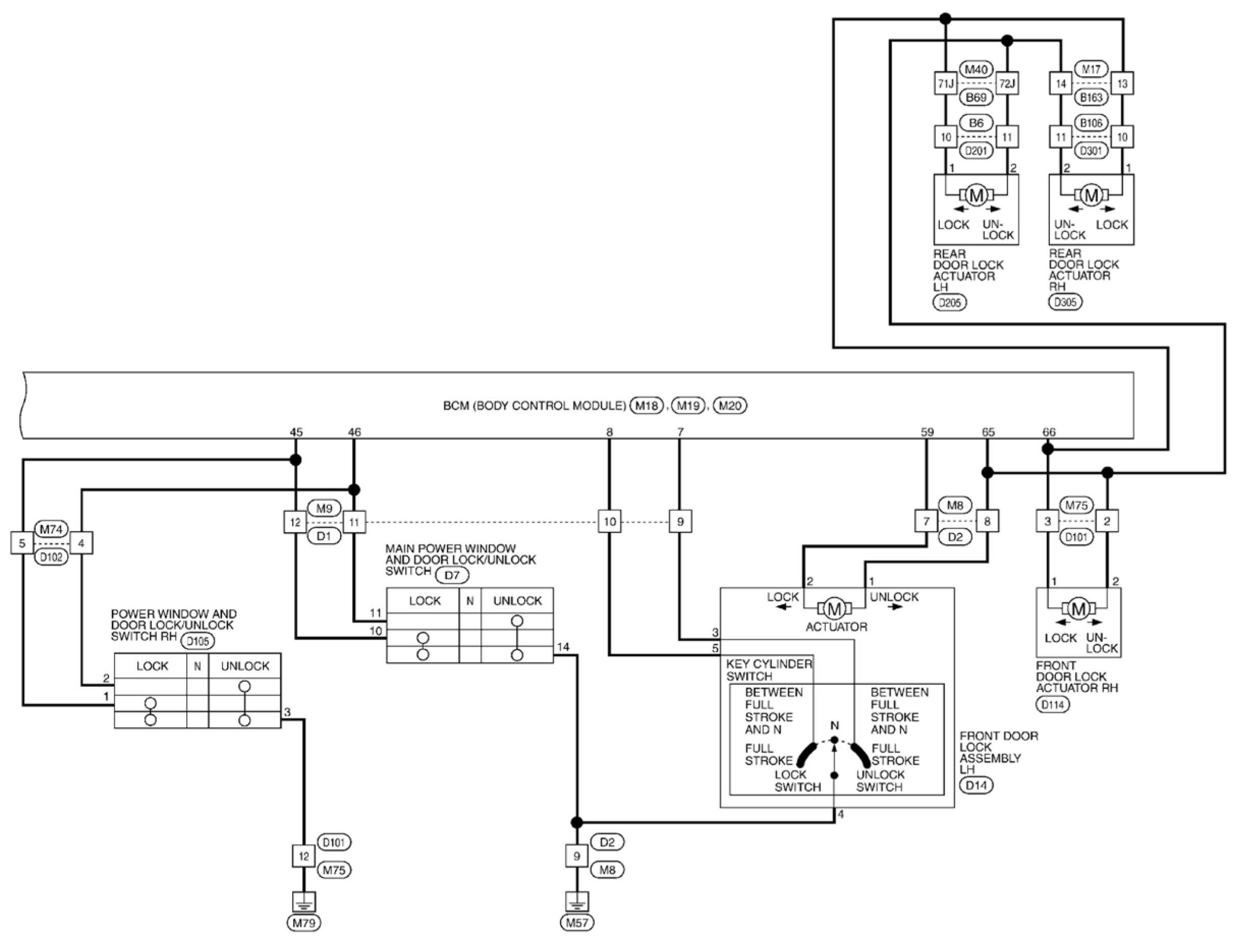

Power Door Lock System - Crew Cab (Part 2):

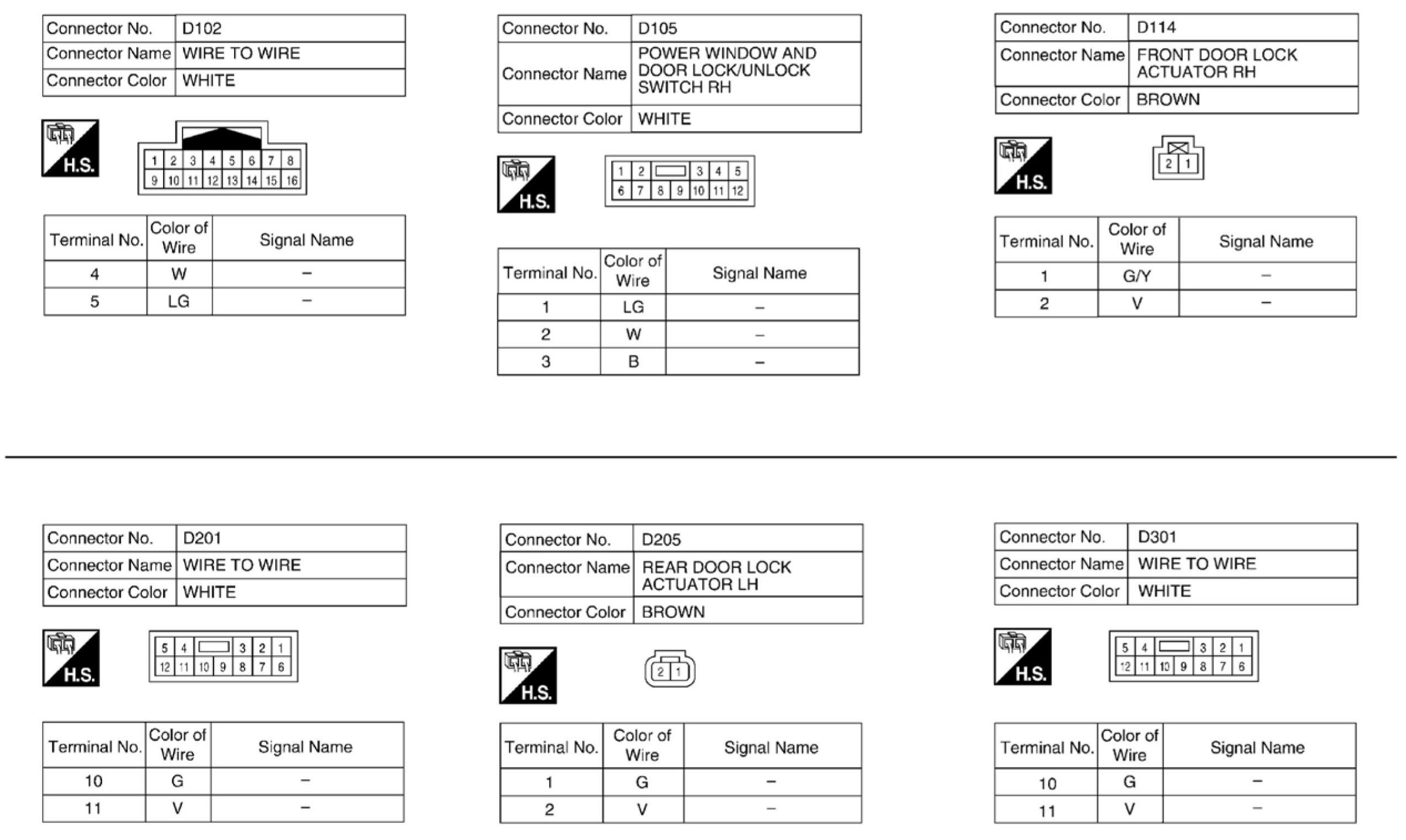

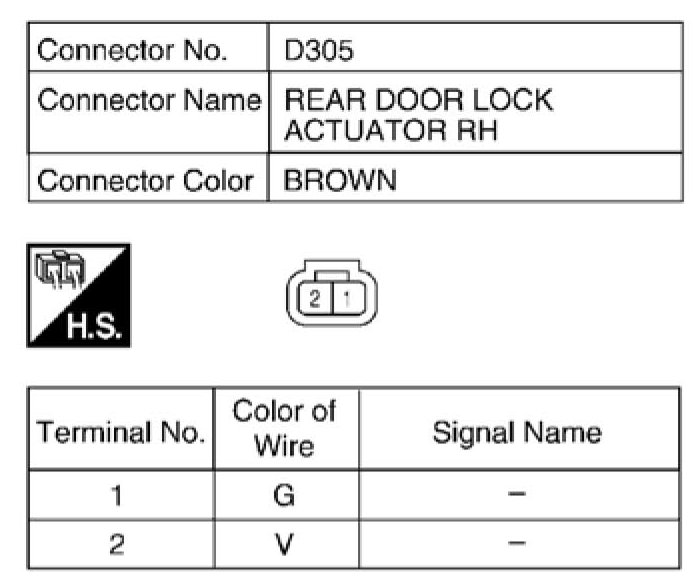

Power Door Lock System Connectors - Crew Cab

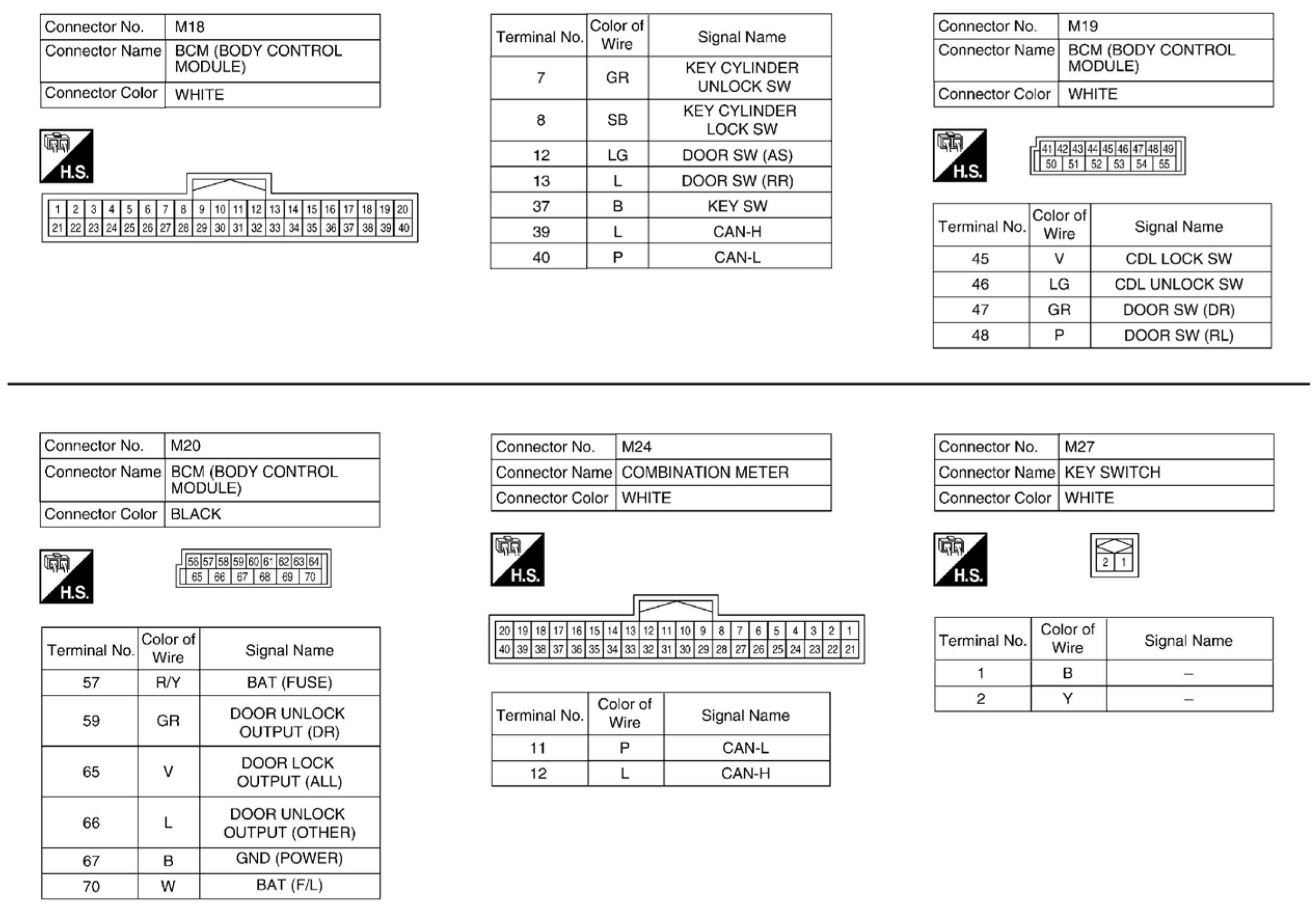

Power Door Lock System Connectors - Crew Cab (Part 1):

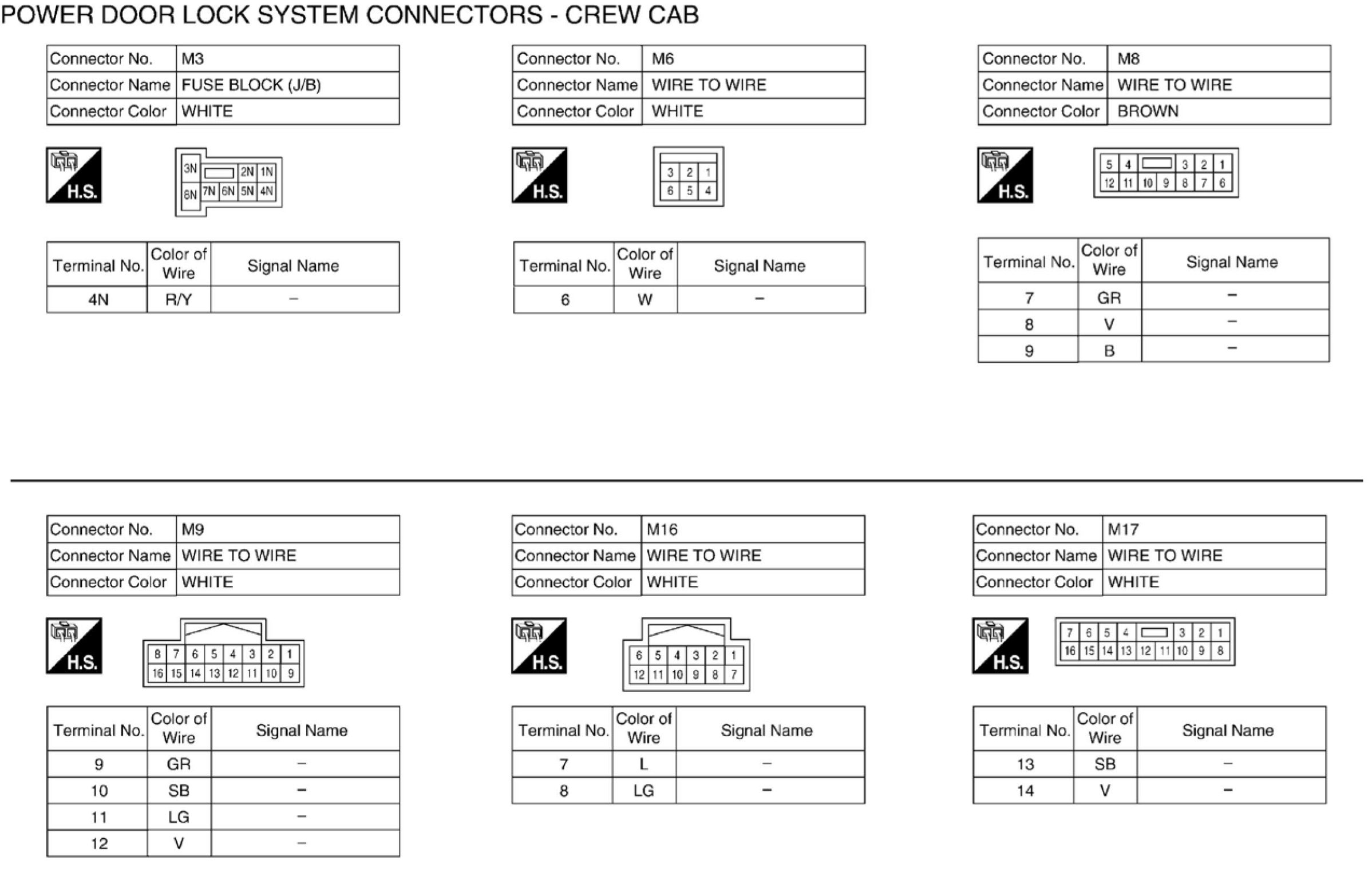

Power Door Lock System Connectors - Crew Cab (Part 2):

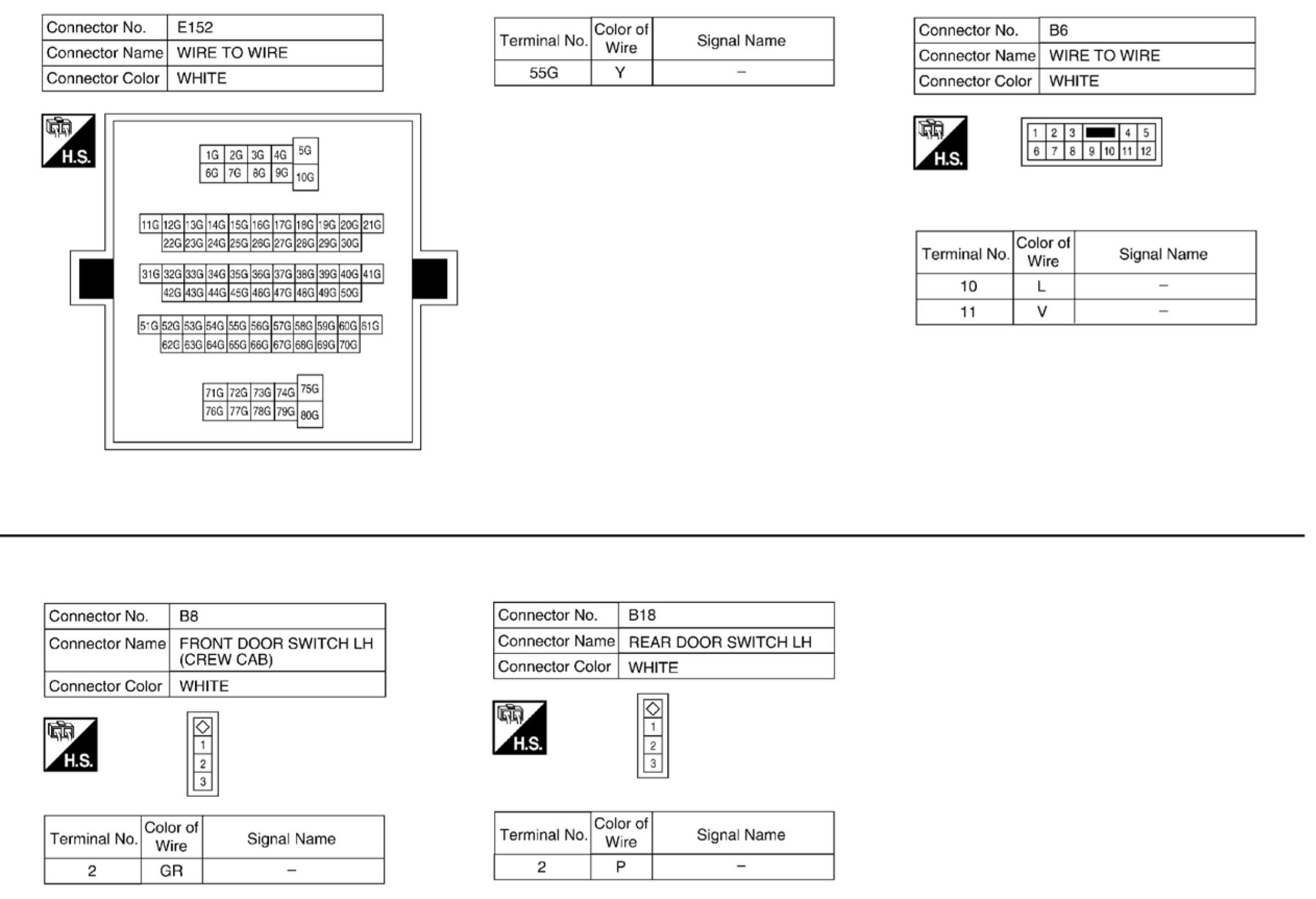

Power Door Lock System Connectors - Crew Cab (Part 3):

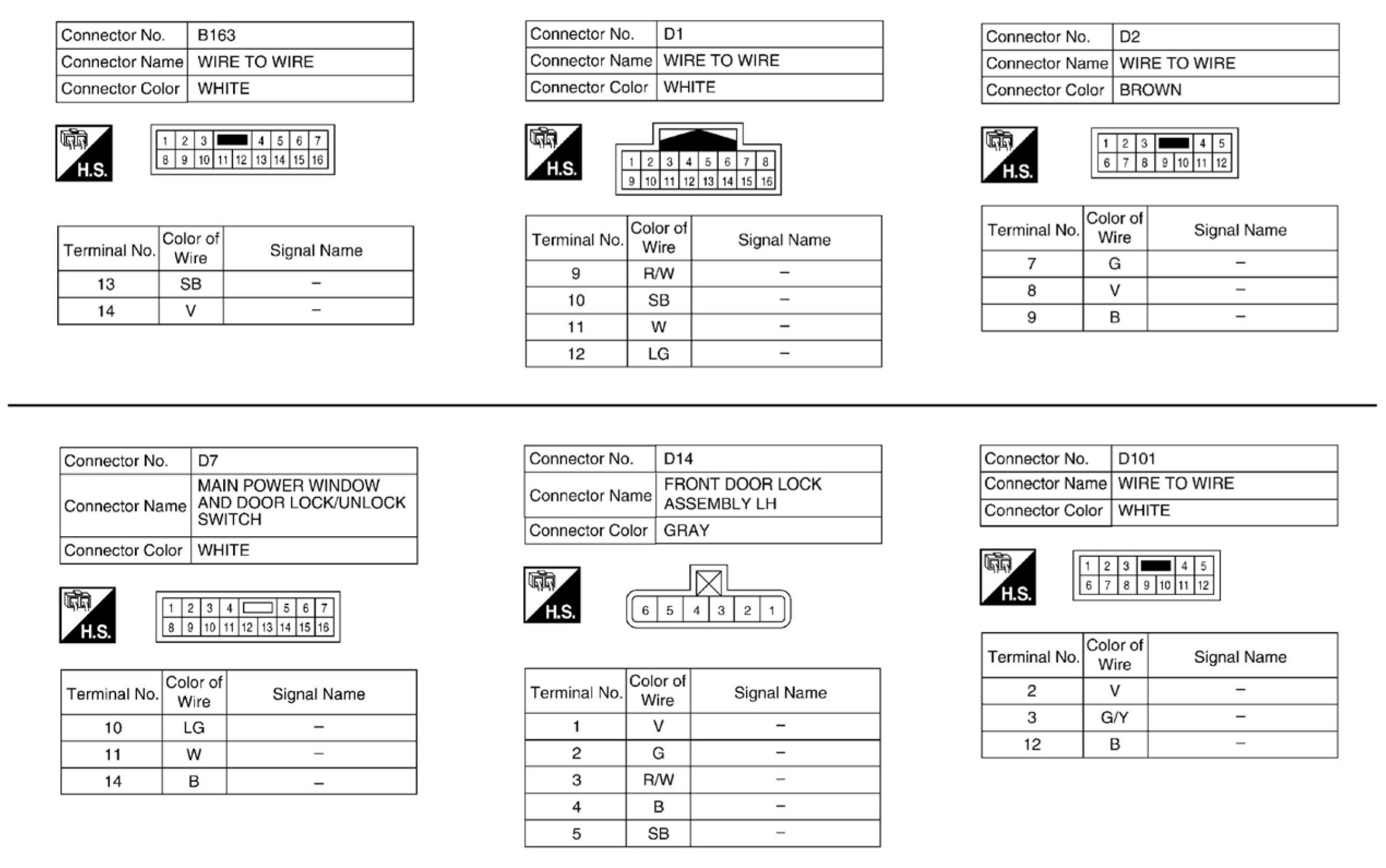

Power Door Lock System Connectors - Crew Cab (Part 4):

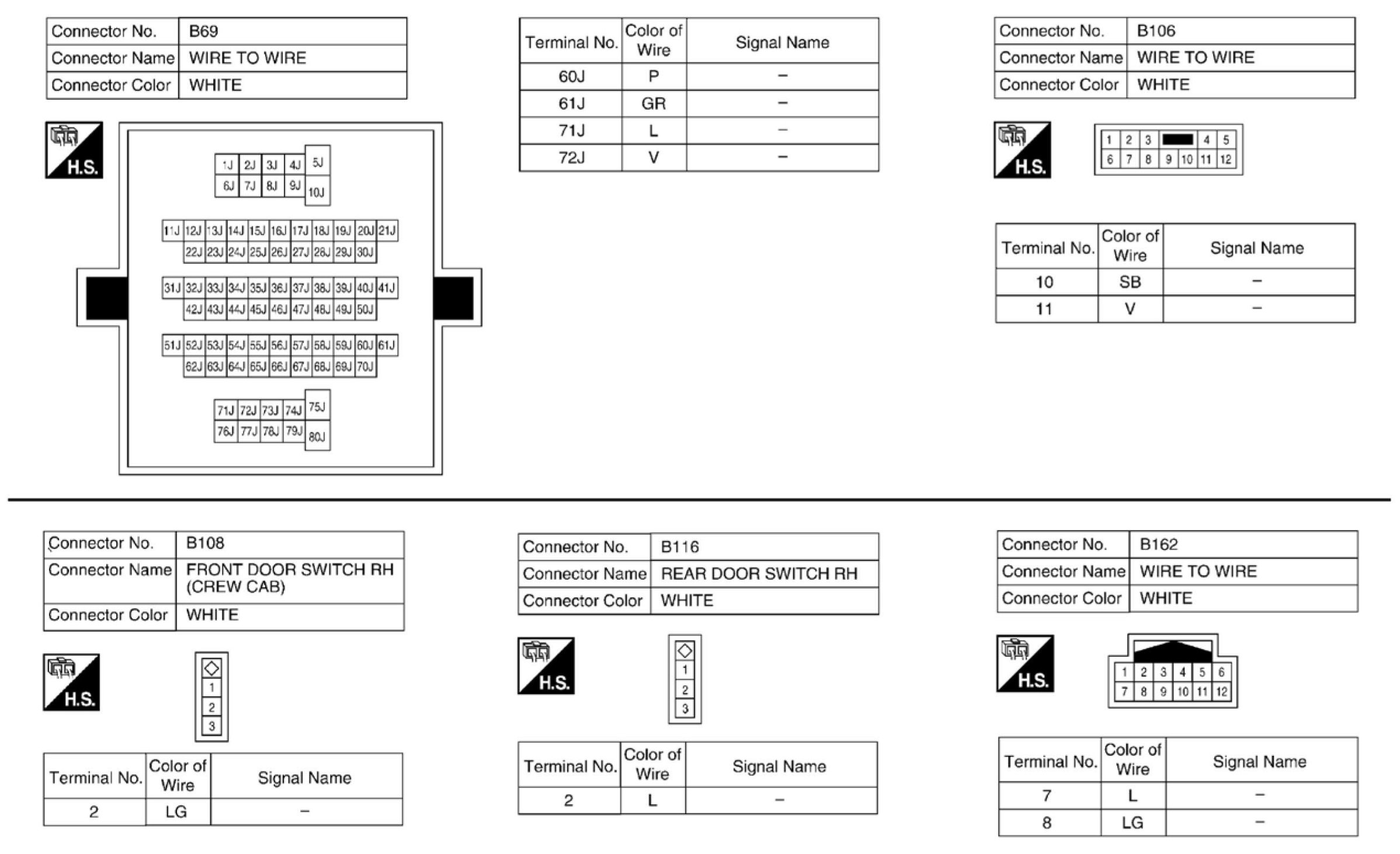

Power Door Lock System Connectors - Crew Cab (Part 5):

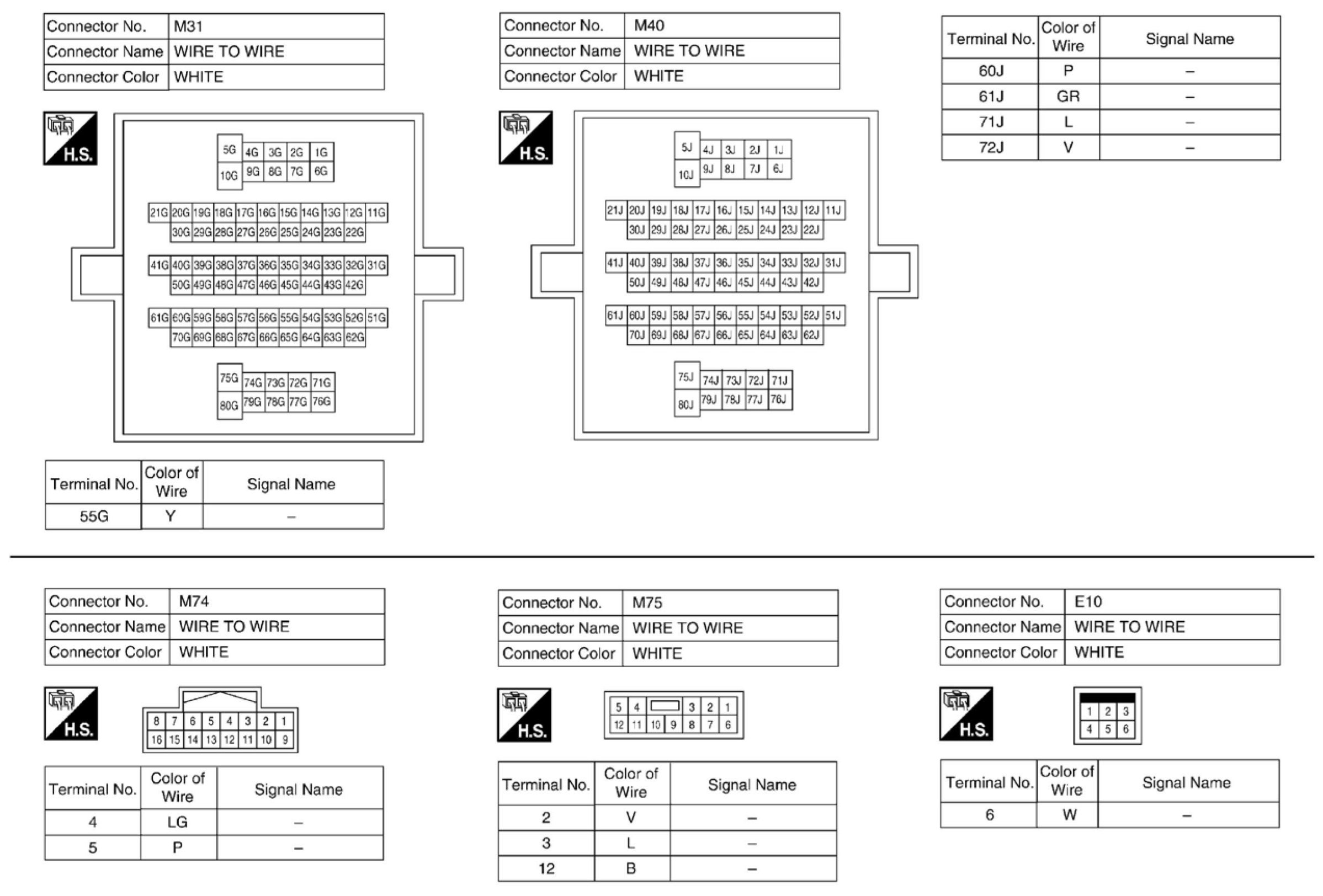

Power Door Lock System Connectors - Crew Cab (Part 6):




Power Door Lock System Connectors - Crew Cab (Part 7):




Power Door Lock System Connectors - Crew Cab (Part 8):
