Rear Wheelhouse Panel Liner Replacement

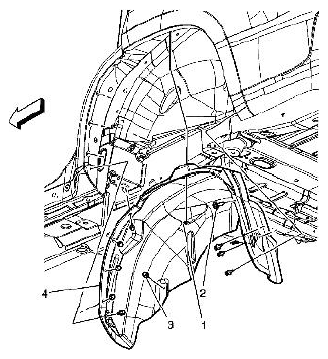

REAR WHEELHOUSE PANEL LINER DESCRIPTION
| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the tire/ wheel assembly. Refer to TIRE AND WHEEL REMOVAL AND INSTALLATION . |
|
| 1 | Rear Wheelhouse Liner Panel Nut
CAUTION:
Refer to FASTENER NOTICE
. Tightening torque 4 N.m (35 lb in) |
| 2 | Rear Wheelhouse Liner Panel Bolt Tightening torque 10 N.m (89 lb in) |
| 3 | Rear Wheelhouse Liner Panel Plastic Retainer (Qty: 10) |
| 4 | Rear Wheelhouse Liner Panel |
