Gap Chart - Doors
IMPORTANT:
Inspect for the following Items:
- Proper installation.
- Clearance and level differences of main body, exterior panels, lamps and bumper.
- Waterleaks in passenger and luggage compartment.

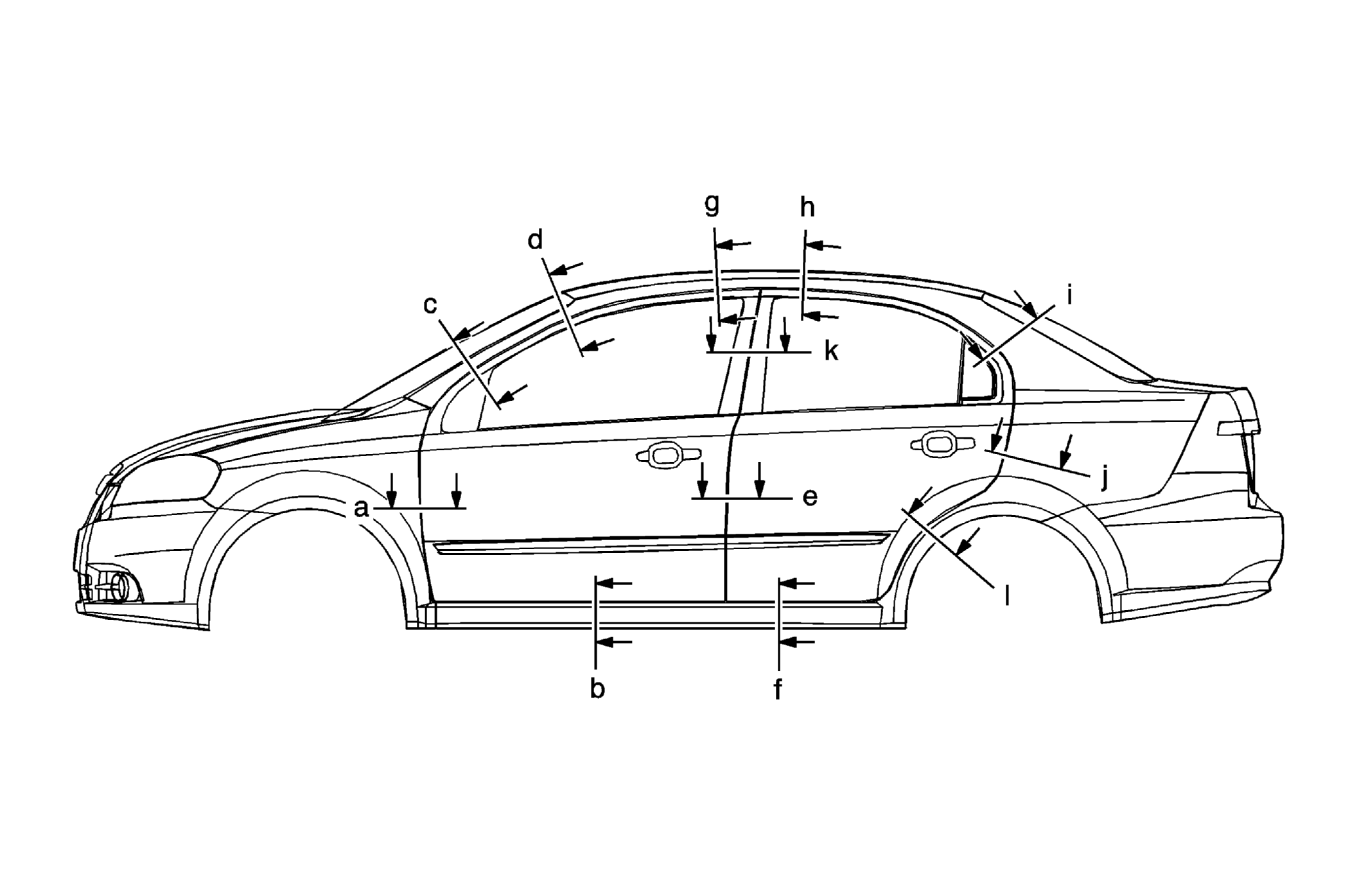

Gap Chart - Doors Measurements
| Description | Location | Gap | Description | Location | Gap |
|---|---|---|---|---|---|
| Fender - Front Door | A | 3.5 + 1.0 mm (0.138 + 0.039 in) | Front Door - Roof | G | 4.0 ± 1 mm (0.157 ± 0.039 in) |
| Front Door - Rocker Panel | B | 5.0 ± 1 mm (0.200 ± 0.039 in) | Rear Door - Roof | H | 4.0 + 1.0 mm (0.157 + 0.039 in) |
| Front Door - Windshield Pillar | C | 4.0 ± 1 mm (0.161 ± 0.039 in) | Rear Door - Rear Quarter Upper Trim Panel | I | 4.0 ± 1 mm (0.157 ± 0.039 in) |
| Front Door - Side Outer | D | 4.0 ± 1 mm (0.157 ± 0.039 in) | Rear Door - Side Outer | J | 3.5 + 1.0 mm (0.138 + 0.039 in) |
| Front Door - Rear Door | E | 4.0 ± 1 mm (0.157 ± 0.039 in) | Rear Door - Front Door | K | 4.0 + 1.0 mm (0.157 + 0.039 in) |
| Rear Door - Rocker Panel | F | 5.0 ± 1 mm (0.200 ± 0.039 in) | Rear Door - Quarter Panel | L | 3.5 + 1.0 mm (0.138 + 0.039 in) |
