Gap Chart - Notch Back
IMPORTANT:
Inspect for the following Items:
- Proper installation.
- Clearance and level differences of main body, exterior panels, lamps and bumper.
- Waterleaks in passenger and luggage compartment.

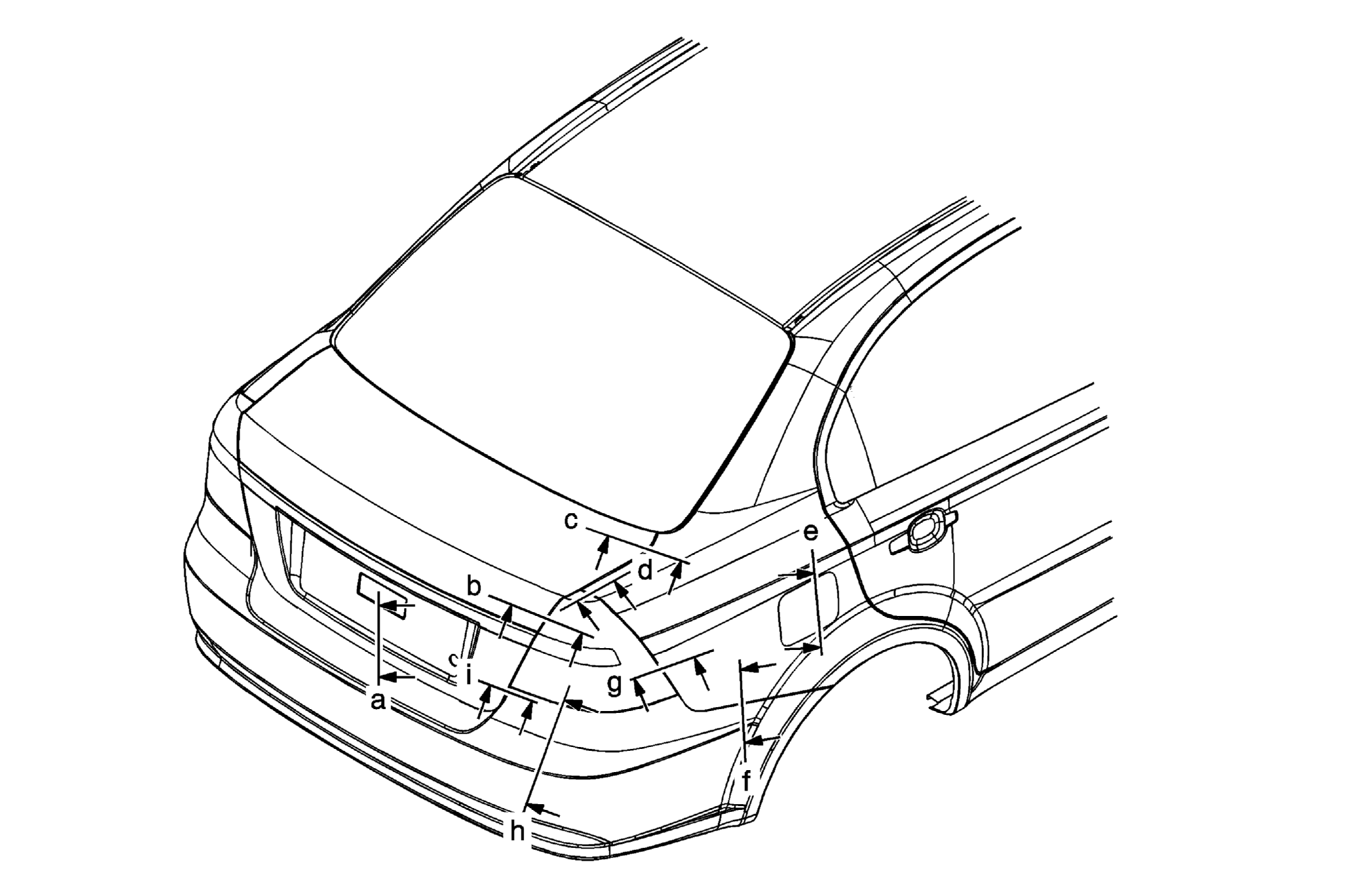

Gap Dimensions (Notch Back Area)
| Description | Location | Gap | Description | Location | Gap |
|---|---|---|---|---|---|
| Trunk Lid - Rear Bumper | A | 5.0 + 2 mm (0.197 + 0.079 in) | Trunk Lid - Quarter Panel | C | 3.0 + 1.0 mm (0.118 + 0.039 in) |
| Trunk Lid - Tail Lamp | B | 3.5 + 1 mm (0.138 + 0.039 in) | Quarter Panel - Tail Lamp | D | 2.0 + 0.50 mm (0.079 + 0.020 in) |
| Fuel Filler Door - Quarter Panel | E | 3.0 + 0.05 mm (0.118 + 0.020 in) | Quarter Panel - Rear Bumper | F | 0.0 + 0.05 mm (0.0 + 0.020 in) |
| Quarter Panel - Tail Lamp | G | 2.0 + 0.05 mm (0.079 + 0.020 in) | Rear Bumper - Tail Lamp | H | 2.0 + 1 mm (0.079 + 0.039 in) |
| Trunk Lid - Rear Bumper | I | 3.5 + 1.0 mm (0.138 + 0.039 in) | - | - | - |
