A: Battery cable / C: Engine harness
C: Engine harness

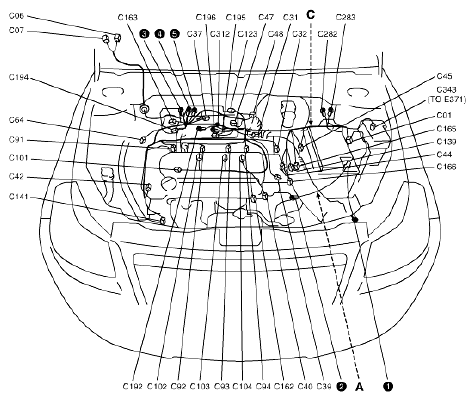

ENGINE HARNESS DESCRIPTION
| No./Color | Connective position | No./Color | Connective position |
|---|---|---|---|
| C01/GRY | ECM | C102/GRY | IG COIL #2 |
| C06/N (A/T) | TCM | C103/GRY | IG COIL #3 |
| C07/N (A/T) | TCM | C104/GRY | IG COIL #4 |
| C31/GRY | CKP sensor | C123/BLU | EVAP canister purge valve |
| C32/N | CMP sensor | C139/GRY (A/T) | Shift solenoid |
| C37/GRY | Knock sensor | C141/BLK | A/C compressor |
| C39/BLK | ECT sensor | C162/N | Oil pressure switch |
| C40/GRN | A/F sensor | C163/N | P/S pressure switch |
| C42/N | Heated oxygen sensor | C165/BLK (M/T) | Back-up light switch |
| C44/BLK (A/T) | Input sensor | C166/BLK (A/T) | Transaxle range sensor |
| C45/BLK (A/T) | Output sensor | C192/- | Generator |
| C47/BLK | MAF sensor | C194/BLK | Generator |
| C48/BLK | Throttle position sensor | C195/BLK | Starting motor |
| C64/BRN | VIM motor | C196/- | Starting motor |
| C91/GRY | Injector #1 | C282/- | Main fuse box |
| C92/GRY | Injector #2 | C283/- | Main fuse box |
| C93/GRY | Injector #3 | C312/- | Weld splice |
| C94/GRY | Injector #4 | C343/N | Main harness (To E371) |
| C101/GRY | IG COIL #1 |
E: Main harness
E: Main harness

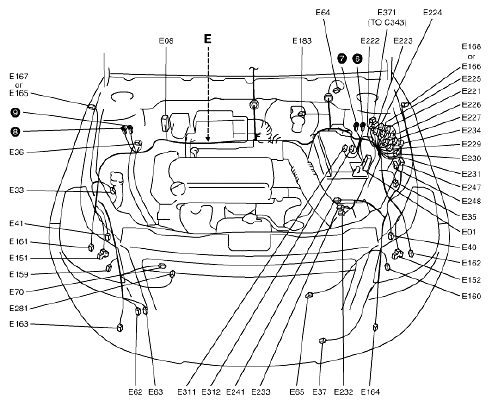

MAIN HARNESS DESCRIPTION
| No./Color | Connective position | No./Color | Connective position |
|---|---|---|---|
| E01/GRY | ECM | E167/N (IF EQPD) | Side marker (R) |
| E08/BLK | ABS control module (ESPR control module) | E168/N (IF EQPD) | Side marker (L) |
| E33/N | Wheel speed sensor (FR) | E183/GRY | Brake fluid level switch |
| E35/BLU | Wheel speed sensor (FL) | E221/BLK | Main relay |
| E36/BLK | A/C pressure sensor | E222/BLK | Radiator fan relay #1 |
| E37/BLK | Ambient temperature sensor | E223/BLK | Radiator fan relay #2 |
| E40/YEL | Forward sensor (Driver side) | E224/BLK | Radiator fan relay #3 |
| E41/YEL (IF EQPD) | Forward sensor (Passenger side) | E225/BLK | Starting motor relay |
| E62/BLU | Windshield washer motor | E226/BLK | Throttle motor relay |
| E63/GRN | Rear washer motor | E227/BLK | Fuel pump relay |
| E64/GRY | Windshield wiper motor | E229/BLK | A/C compressor relay |
| E65/BLK | Radiator fan motor | E230/BLK | Condenser fan relay |
| E70/BLK | Condenser fan motor | E231/BLK (A/T) | A/T relay |
| E151/BLK | Headlight (R) | E232/BLK (IF EQPD) | Headlight HI relay (R) |
| E152/BLK | Headlight (L) | E233/BLK (IF EQPD) | Headlight HI relay (L) |
| E159/GRY | Front turn signal light (R) | E234/BLK | Front fog light relay |
| E160/GRY | Front turn signal light (L) | E241/BLK | Shift lock relay |
| E161/N | Front position light (R) | E247/BLK (IF EQPD) | Headlight LO relay (R) |
| E162/N | Front position light (L) | E248/BLK (IF EQPD) | Headlight LO relay (L) |
| E163/BLK | Front fog light (R) | E281/BLK | Horn |
| E164/BLK | Front fog light (L) | E311/BLK | Main fuse box |
| E165/N (IF EQPD) | Side turn signal light (R) | E312/N | Main fuse box |
| E166/N (IF EQPD) | Side turn signal light (L) | E371/N | Engine harness (To C343) |
