Panel Clearance
WARNING: This page is about a different car, the 2007 Suzuki SX4. However, it is still accessible from the selected car via links, so may be relevant.

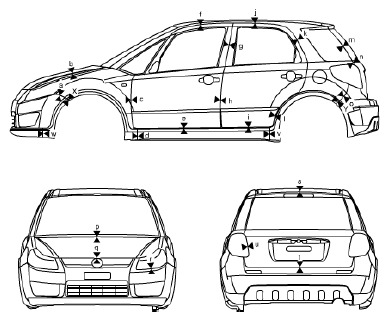

Panel to panel distance
PANEL TO PANEL DISTANCE SPECIFICATIONS
| a: 0 - 1.5 mm (0 - 0.059 in.) | n: 4.1 - 6.1 mm (0.161 - 0.240 in.) |
| b: 2.7 - 4.7 mm (0.106 - 0.185 in.) | o: 0 - 1.0 mm (0 - 0.039 in.) |
| c: 3.6 - 5.6 mm (0.142 - 0.220 in.) | p: 16.3 - 18.3 mm (0.642 - 0.720 in.) |
| d: 1.0 - 3.0 mm (0.039 - 0.118 in.) (For vehicle with splash guard) |
q: 6.2 - 8.2 mm (0.244 - 0.323 in.) |
| e: 4.8 - 6.8 mm (0.189 - 0.268 in.) | r: 2.0 mm (0.079 in.) |
| f: 4.0 - 6.0 mm (0.157 - 0.236 in.) | s: 7.5 - 9.0 mm (0.295 - 0.354 in.) |
| g: 3.6 - 5.6 mm (0.142 - 0.220 in.) | t: 5.0 - 7.0 mm (0.197 - 0.276 in.) |
| h: 3.6 - 5.6 mm (0.142 - 0.220 in.) | u: 4.0 - 6.0 mm (0.157 - 0.236 in.) |
| i: 4.8 - 6.8 mm (0.189 - 0.268 in.) | v: 1.0 - 3.0 mm (0.039 - 0.118 in.) (For vehicle with splash guard) |
| j: 4.0 - 6.0 mm (0.157 - 0.236 in.) | w: 1.0 - 3.0 mm (0.039 - 0.118 in.) (For vehicle with splash guard) |
| k: 3.5 - 5.5 mm (0.138 - 0.217 in.) | 1.0 - 3.0 mm (0.039 - 0.118 in.) x: (For vehicle with splash guard) |
| l: 3.5 - 5.5 mm (0.138 - 0.217 in.) | y: 1.0 - 3.0 mm (0.039 - 0.118 in.) (For vehicle with splash guard) |
| m: 4.0 - 6.0 mm (0.157 - 0.236 in.) |
