Under Body
WARNING: This page is about a different car, the 2007 Suzuki SX4. However, it is still accessible from the selected car via links, so may be relevant.

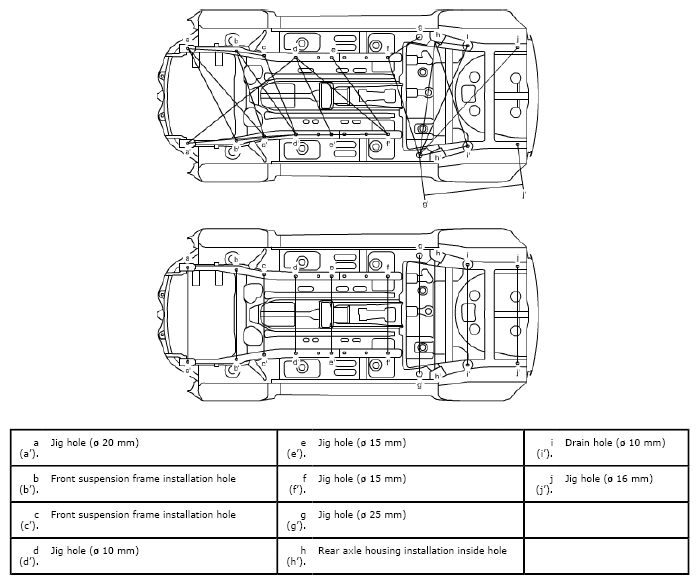

Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS
| a-b: 529.4 mm (20.842 in.) | c-d': 849.2 mm (33.433 in.) | g'-h: 1,181.9 mm (46.531 in.) |
| a-b': 1,065.8 mm (41.961 in.) | c'-d': 318.3 mm (12.531 in.) | g'-i: 1,274.4 mm (50.173 in.) |
| a-c': 1,167.4 mm (45.961 in.) | d-e': 850.2 mm (33.472 in.) | g'-i': 665.6 mm (26.205 in.) |
| a'-d: 1,386.4 mm (54.583 in.) | d-f': 1,203.8 mm (47.394 in.) | g'-j: 1,579.4 mm (62.181 in.) |
| a'-c': 772.9 mm (30.429 in.) | d'-e': 360.6 mm (14.197 in.) | g'-j': 1,163.3 mm (45.799 in.) |
| b-c: 377.4 mm (14.858 in.) | e-f': 955.1 mm (37.602 in.) | h-i: 331.6 mm (13.055 in.) |
| b-c': 931.0 mm (36.653 in.) | e'-f': 565.0 mm (22.244 in.) | h-i': 1,100.6 mm (43.331 in.) |
| b-d': 1,063.9 mm (41.886 in.) | f-g: 260.5 mm (10.256 in.) | |
| b'-d': 662.6 mm (26.087 in.) | f-g': 985.8 mm (38.811 in.) |
Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS
| a-a': 951.0 mm (37.441 in.) | e-e': 770.0 mm (30.315 in.) | i-i': 1,006.0 mm (39.606 in.) |
| b-b': 899.8 mm (35.425 in.) | f-f': 770.0 mm (30.315 in.) | j-j': 972.0 mm (38.268 in.) |
| c-c': 805.0 mm (31.693 in.) | g-g': 1,174.0 mm (46.220 in.) | |
| d-d': 770.0 mm (30.315 in.) | h-h': 1,094.7 mm (43.098 in.) |
Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS
| a-b: 488.5 mm (19.232 in.) | d-e: 360.0 mm (14.173 in.) | g-h: 325.2 mm (12.803 in.) |
| b-c: 279.5 mm (11.004 in.) | e-f: 565.0 mm (22.244 in.) | g-i: 644.0 mm (25.354 in.) |
| c-d: 316.0 mm (12.441 in.) | f-g: 155.0 mm (6.102 in.) | g-j: 1,145.0 mm (45.079 in.) |

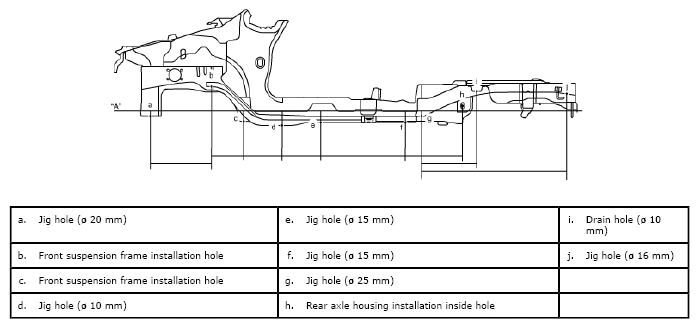

Projection dimension from standard line "A"
PROJECTION DIMENSION SPECIFICATIONS
| a: -30.8 mm (-1.213 in.) | e: -91.0 mm (-3.583 in.) | i: 147.0 mm (5.787 in.) |
| b: 200.2 mm (7.882 in.) | f: -89.0 mm (-3.504 in.) | j: 145.0 mm (5.709 in.) |
| c: -76.3 mm (-3.004 in.) | g: -33.8 mm (-1.331 in.) | |
| d: -64.0 mm (-2.520 in.) | h: 35.5 mm (1.398 in.) |
