Front Suspension Frame
WARNING: This page is about a different car, the 2007 Suzuki SX4. However, it is still accessible from the selected car via links, so may be relevant.

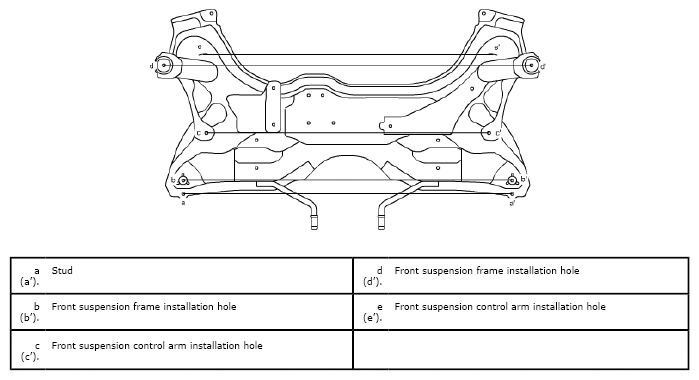

Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS
| a-a': 805 mm (31.693 in.) | c-c': 690.2 mm (27.173 in.) | e-e': 785 mm (30.905 in.) |
| b-b': 805 mm (31.693 in.) | d-d': 899.8 mm (35.425 in.) |
Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS
| a-b: 33 mm (1.299 in.) | a-d: 312.5 mm (12.303 in.) |
| a-c: 148.6 mm (5.850 in.) | a-e: 349.6 mm (13.764 in.) |

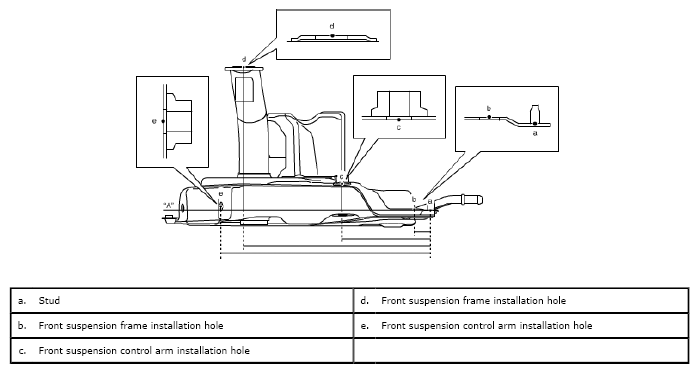

Projection dimension from standard line "A"
PROJECTION DIMENSION SPECIFICATIONS
| a: 0 mm (0 in.) | c: 42.5 mm (1.673 in.) | e: 7.1 mm (0.280 in.) |
| b: 2 mm (0.079 in.) | d: 251.1 mm (9.886 in.) |
