Front Suspension Frame Removal and Installation: Removal
- Hoist vehicle and remove wheels (right & left).
- Remove stabilizer bar. Refer to FRONT STABILIZER BAR AND/OR BUSHINGS REMOVAL AND INSTALLATION .
- Remove suspension arms (right & left). Refer to SUSPENSION CONTROL ARM / BUSHING REMOVAL AND INSTALLATION .

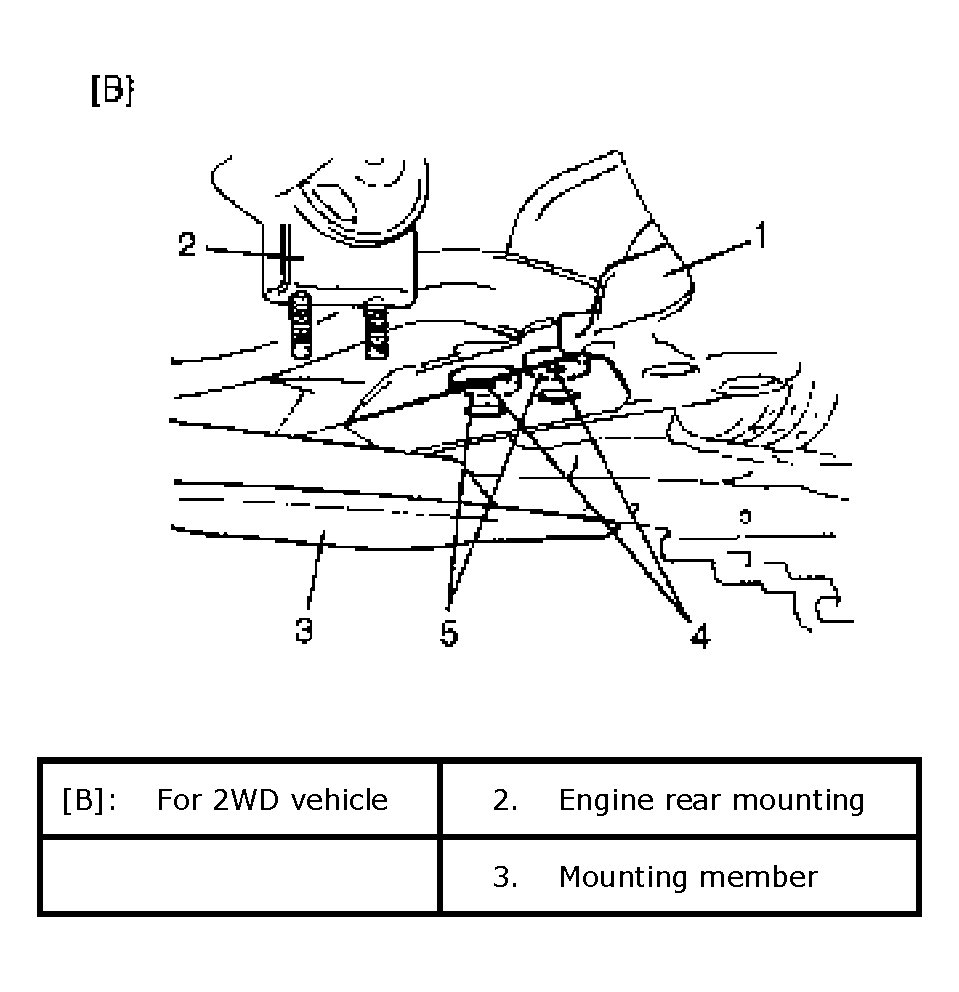

- Remove engine rear mounting nuts and engine mounting member bolts (2WD vehicle).
NOTE:
- For 2WD vehicle, be careful not to loose cushions (5) and spacers (4) which may stick to suspension frame (1).
- For 4WD vehicle, support transmission to prevent joint parts from being applied excessive force at removal of suspension frame (1).
Courtesy of SUZUKI OF AMERICA CORP.

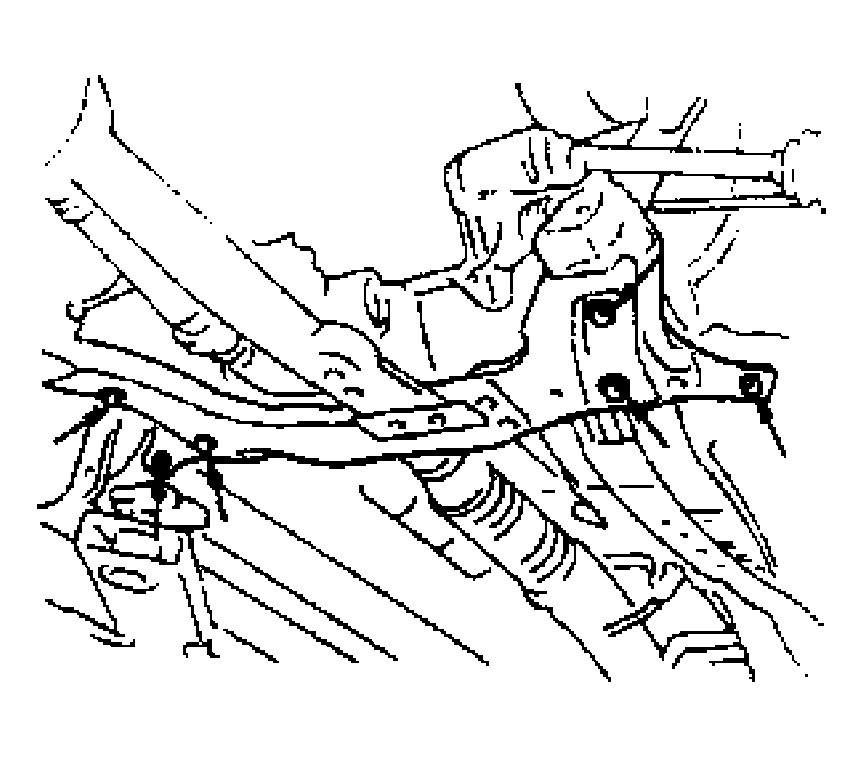

- Remove suspension frame from body.
Courtesy of SUZUKI OF AMERICA CORP.
