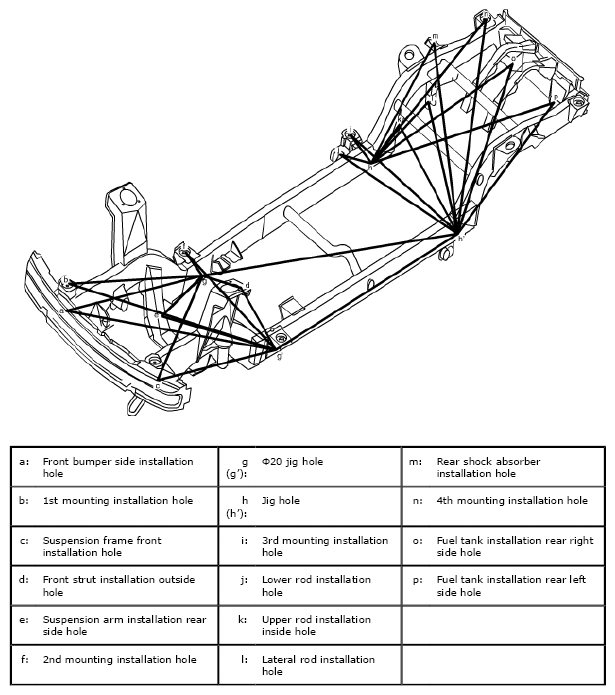

Under Body Dimensions
Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS
| a - g: 1452 mm (57.17 in.) | f - g: 275 mm (10.83 in.) | h - p: 1770 mm (69.68 in.) |
| a - g': 1652 mm (65.04 in.) | f - g': 952 mm (37.48 in.) | i - h': 1073 mm (42.24 in.) |
| b - g: 1381 mm (54.37 in.) | g - h': 1488 mm (58.58 in.) | j - h': 1029 mm (40.51 in.) |
| b - g': 1632 mm (64.25 in.) | g'- h': 1225 mm (48.23 in.) | k - h': 970 mm (38.19 in.) |
| c - g: 1429 mm (56.26 in.) | h - i: 181 mm (7.13 in.) | l - h': 1353 mm (53.27 in.) |
| c - g': 1174 mm (46.22 in.) | h - k : 606 mm (23.86 in.) | m - h': 1477 mm (58.15 in.) |
| d - f: 1300 mm (51.18 in.) | h - l: 1004 mm (39.53 in.) | n - h': 1876 mm (73.86 in.) |
| d - g': 982 mm (38.66 in.) | h - m : 1110 mm (43.70 in.) | o - h': 1781 mm (70.12 in.) |
| e - g: 661 mm (26.02 in.) | h - n: 1633 mm (64.29 in.) | p - h': 1664 mm (65.51 in.) |
| e - g': 945 mm (37.20 in.) | h - o: 1660 mm (65.35 in.) |
