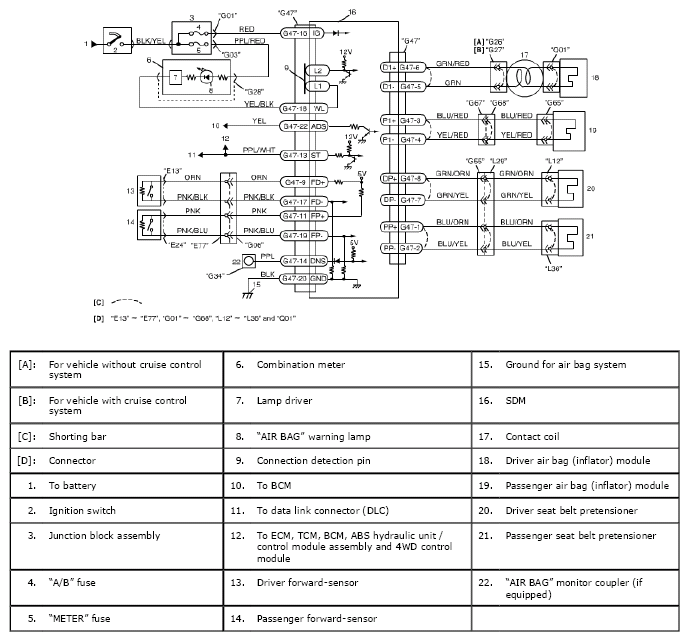

Air bag system without side-air bag and curtain-air bag
Terminal arrangement of SDM (viewed from harness side)
Connector "G47" (SDM connector)
CONNECTOR "G47" (SDM CONNECTOR)
| Terminal | Terminal symbol | Circuit | Terminal | Terminal symbol | Circuit |
|---|---|---|---|---|---|
| G47-1 | PP+ | Passenger seat belt pretensioner (+) | G47-13 | ST | DLC |
| G47-2 | PP- | Passenger seat belt pretensioner (-) | G47-14 | DNS | Diagnosis switch |
| G47-3 | P1+ | Passenger air bag (+) | G47-15 | - | - |
| G47-4 | P1- | Passenger air bag (-) | G47-16 | IG | Ignition switch (power source) |
| G47-5 | D1- | Driver air bag (-) | G47-17 | FD- | Driver forward-sensor (-) |
| G47-6 | D1+ | Driver air bag (+) | G47-18 | WL | "AIR BAG" warning lamp |
| G47-7 | DP- | Driver seat belt pretensioner (-) | G47-19 | FP- | Passenger forward-sensor (-) |
| G47-8 | DP+ | Driver seat belt pretensioner (+) | G47-20 | GND | Ground |
| G47-9 | FD+ | Driver forward-sensor (+) | G47-21 | - | - |
| G47-10 | - | - | G47-22 | ADS | Air bag deployed signal for BCM |
| G47-11 | FP+ | Passenger forward-sensor (+) | G47-23 | - | - |
| G47-12 | - | - | - | - | - |
