Under Body
Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS - UNDER BODY
| a-a': 860 mm (33.86 in.) | f-f': 1013 mm (39.88 in.) | k-k': 1079 mm (42.48 in.) |
| b-b': 830 mm (32.68 in.) | g-g': 1144 mm (45.04 in.) | l-l': 936 mm (36.85 in.) |
| c-c': 840 mm (33.07 in.) | h-h': 1134 mm (44.65 in.) | m-m': 955 mm (37.60 in.) |
| d-d': 794 mm (31.26 in.) | i-i': 1116 mm (43.94 in.) | n-n': 953 mm (37.52 in.) |
| e-e': 860 mm (33.86 in.) | j-j': 1000 mm (39.37 in.) | - |

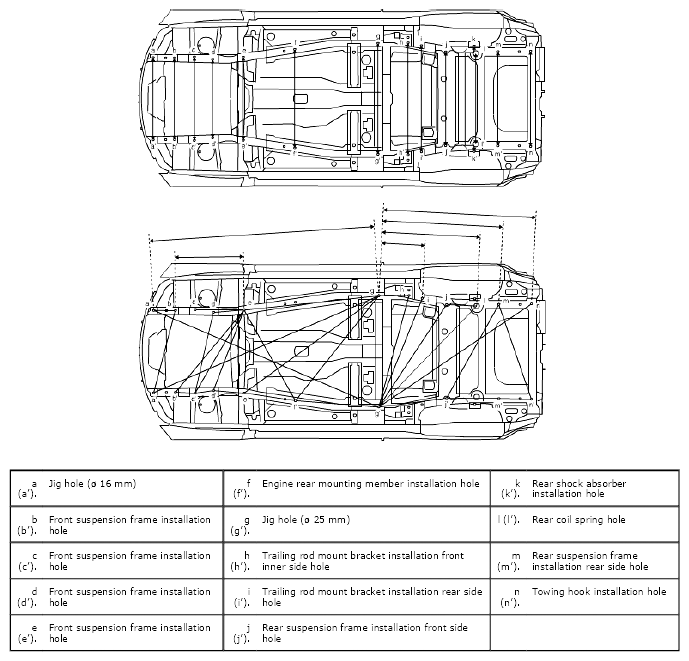

Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS - UNDER BODY
| a-b: 199 mm (7.83 in.) | d-e: 384 mm (15.12 in.) | g'-h: 1177 mm (46.34 in.) |
| a-g: 2320 mm (91.34 in.) | d'-e: 911 mm (35.87 in.) | g'-i: 1214 mm (47.80 in.) |
| a-g': 2523 mm (99.33 in.) | d'-e': 384 mm (15.12 in.) | g'-j: 1289 mm (50.75 in.) |
| a'-b: 868 mm (34.17 in.) | e-f': 1068 mm (42.05 in.) | g'-j': 719 mm (28.31 in.) |
| a'-g: 2523 mm (99.33 in.) | e-g: 1381 mm (54.37 in.) | g'-l: 1446 mm (56.93 in.) |
| b-e: 751 mm (29.57 in.) | f'-g: 1380 mm (54.33 in.) | g'-n: 1892 mm (74.49 in.) |
| b'-c': 249 mm (9.80 in.) | f'-g': 864 mm (34.02 in.) | j-l: 314 mm (12.36 in.) |
| b'-e: 1130 mm (44.49 in.) | g-h: 295 mm (11.61 in.) | j'-m: 1078 mm (42.44 in.) |
| c-e: 532 mm (20.94 in.) | g-i: 445 mm (17.52 in.) | j'-m': 455 mm (17.91 in.) |
| c'-d: 833 mm (32.80 in.) | g-l: 1010 mm (39.76 in.) | m-n': 1046 mm (41.18 in.) |
| c'-d': 163 mm (6.42 in.) | g-m: 1158 mm (45.59 in.) | m'-n': 429 mm (16.89 in.) |
| c'-e: 1003 mm (39.49 in.) | g-n: 1577 mm (62.09 in.) | - |
Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS - UNDER BODY
| a-b: 196 mm (7.72 in.) | d-e: 344 mm (13.54 in.) | g-m: 1131 mm (44.53 in.) |
| a-g: 2313 mm (91.06 in.) | e-f: 512 mm (20.16 in.) | g-n: 1560 mm (61.42 in.) |
| b-c: 239 mm (9.41 in.) | e-g: 1373 mm (54.06 in.) | h-i: 139 mm (5.47 in.) |
| b-o: 289 mm (11.38 in.) | f-g: 862 mm (33.94 in.) | i-j: 243 mm (9.57 in.) |
| b-e: 744 mm (29.29 in.) | g-h: 295 mm (11.61 in.) | j-k: 294 mm (11.57 in.) |
| c-o: 50 mm (1.97 in.) | g-i: 434 mm (17.09 in.) | k-l: 15 mm (0.59 in.) |
| o-d: 111 mm (4.37 in.) | g-j: 677 mm (26.65 in.) | l-m: 145 mm (5.71 in.) |
| o-e: 455 mm (17.91 in.) | g'-k: 971 mm (38.23 in.) | m-n: 429 mm (16.89 in.) |
| o-g: 1828 mm (71.97 in.) | g-l: 987 mm (38.86 in.) | - |

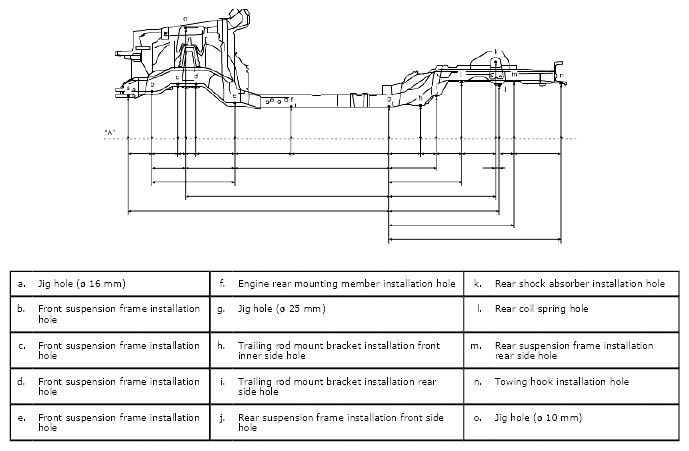

Projection dimension from standard line "A"
PROJECTION DIMENSION FROM STANDARD LINE A
| a: 166 mm (6.54 in.) | f: 63 mm (2.48 in.) | k: 434 mm (17.097 in.) |
| b: 193 mm (7.60 in.) | g: 61 mm (2.40 in.) | l: 250 mm (9.84 in.) |
| c: 263 mm (10.35 in.) | h: 71 mm (2.80 in.) | m: 291 mm (11.46 in.) |
| d: 263 mm (10.35 in.) | i: 158 mm (6.22 in.) | n: 273 mm (10.75 in.) |
| e: 95 mm (3.74 in.) | j: 292 mm (11.50 in.) | o: 772 mm (30.39 in.) |
