Side Body
Hole to hole distance

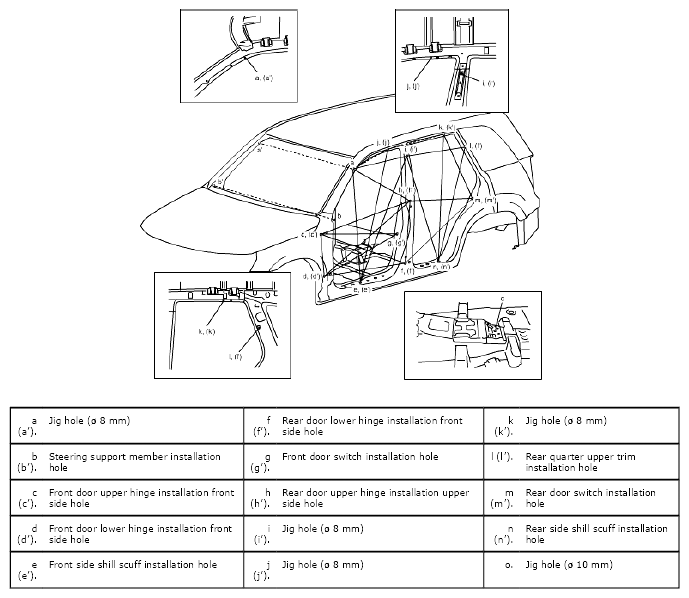

HOLE TO HOLE DISTANCE SPECIFICATIONS - SIDE BODY
| a-a': 1248 mm (49.13 in.) | d(d')-f(f'): 1085 mm (42.72 in.) | i-i': 1302 mm (51.26 in.) |
| a(a')-e(e'): 1093 mm (43.03 in.) | d(d')-g(g'): 1081 mm (42.56 in.) | i(i')-n(n'): 1063 mm (41.85 in.) |
| a(a')-h(h'): 731 mm (28.78 in.) | d(d')-h(h'): 1226 mm (44.33 in.) | i(i')-l(l'): 833 mm (32.80 in.) |
| a(a')-i(i'): 573 mm (22.56 in.) | e-e': 1567 mm (61.69 in.) | j-j': 1205 mm (47.44 in.) |
| a(a')-j(j'): 340 mm (13.39 in.) | e(e')-i(i'): 1248 mm (49.13 in.) | j(j')-k(k'): 733 mm (28.86 in.) |
| b-b': 1506 mm (59.29 in.) | e(e')-j(j'): 1239 mm (48.78 in.) | k-k': 1190 mm (46.85 in.) |
| c-c': 1594 mm (62.76 in.) | f-(f'): 1621 mm (63.82 in.) | k(k')-m 713 mm (28.07 in.) (m'): |
| c (c')-d(d'): 345 mm (13.58 in.) | f(f ')-h(h'): 391 mm (15.39 in.) | k(k')-n(n'): 1171 mm (46.10 in.) |
| c(c')-f(f'): 1123 mm (44.21 in.) | f(f')-m(m'): 979 mm (38.54 in.) | l-l': 1330 mm (52.36 in.) |
| c(c')-g(g'): 1049 mm (41.30 in.) | g-g': 1472 mm (57.95 in.) | l(l')-n(n'): 1069 mm (42.09 in.) |
| c(c')-h(h'): 1148 mm (45.20 in.) | h-h': 1580 mm (62.20 in.) | m-m': 1476 mm (58.11 in.) |
| d-d': 1630 mm (64.17 in.) | h(h')-m(m'): 859 mm (33.82 in.) | n-n': 1567 mm (61.69 in.) |
NOTE:
Use jig hole (o) as datum point to check symmetry of body structure.
Hole to hole distance

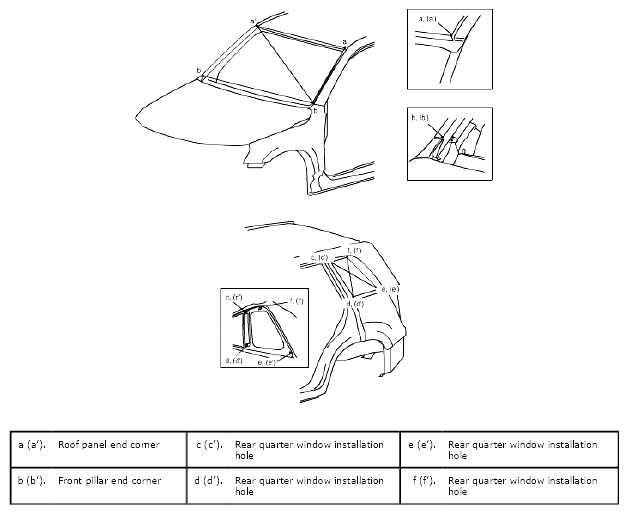

HOLE TO HOLE DISTANCE SPECIFICATIONS - SIDE BODY
| a-a': 1128 mm (44.41 in.) | c(c')-d(d'): 410 mm (16.14 in.) | d(d')-f(f'): 384 mm (15.12 in.) |
| a-b: 717 mm (28.23 in.) | c(c')-e(e'): 710 mm (27.95 in.) | e-e': 1458 mm (57.40 in.) |
| a'-b: 1477 mm (58.15 in.) | c(c')-f(f '): 268 mm (10.55 in.) | e(e')-f(f'): 496 mm (19.53 in.) |
| b-b': 1478 mm (58.19 in.) | d-d': 1509 mm (59.41 in.) | f-f': 1239 mm (48.78 in.) |
| c-c': 1252 mm (49.29 in.) | d(d')-e(e'): 443 mm (17.44 in.) | - |
