Rear End Door

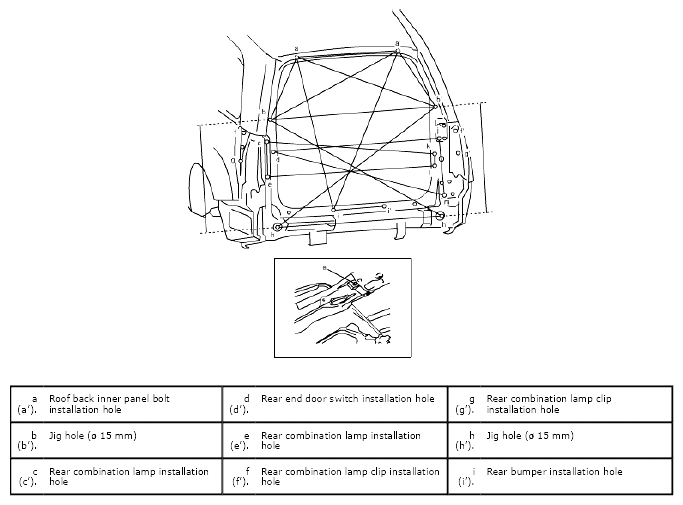

Hole to hole distance
HOLE TO HOLE DISTANCE SPECIFICATIONS - REAR END DOOR
| a-a': 718 mm (28.27 in.) | b-h: 729 mm (28.70 in.) | e-l: 1209 mm (47.60 in.) |
| a-b: 437 mm (17.20 in.) | b-h': 1355 mm (53.35 in.) | f-f': 1491 mm (58.70 in.) |
| a-b': 1002 mm (39.45 in.) | b'-h: 1347 mm (53.03 in.) | g-g': 1548 mm (60.94 in.) |
| a-i: 1021 mm (40.20 in.) | b'-h': 727 mm (28.62 in.) | h-h': 1138 mm (44.80 in.) |
| a'-b: 1007 mm (39.65 in.) | c-e: 264 mm (10.39 in.) | i-i': 300 mm (11.81 in.) |
| a'-b': 440 mm (17.32 in.) | c-k: 1214 mm (47.80 in.) | j-m: 385 mm (15.16 in.) |
| a'-i: 1122 mm (44.17 in.) | d-j: 1163 mm (45.79 in.) | k-l: 145 mm (57.09 in.) |
| b-b': 1138 mm (44.80 in.) | d-m: 1213 mm (47.76 in.) | - |
