Bearing outer race

  1. Install differential side right bearing race (1) and shim (2) to transaxle case (3), using special tool.

    Special Tool

    1. 09924-07710

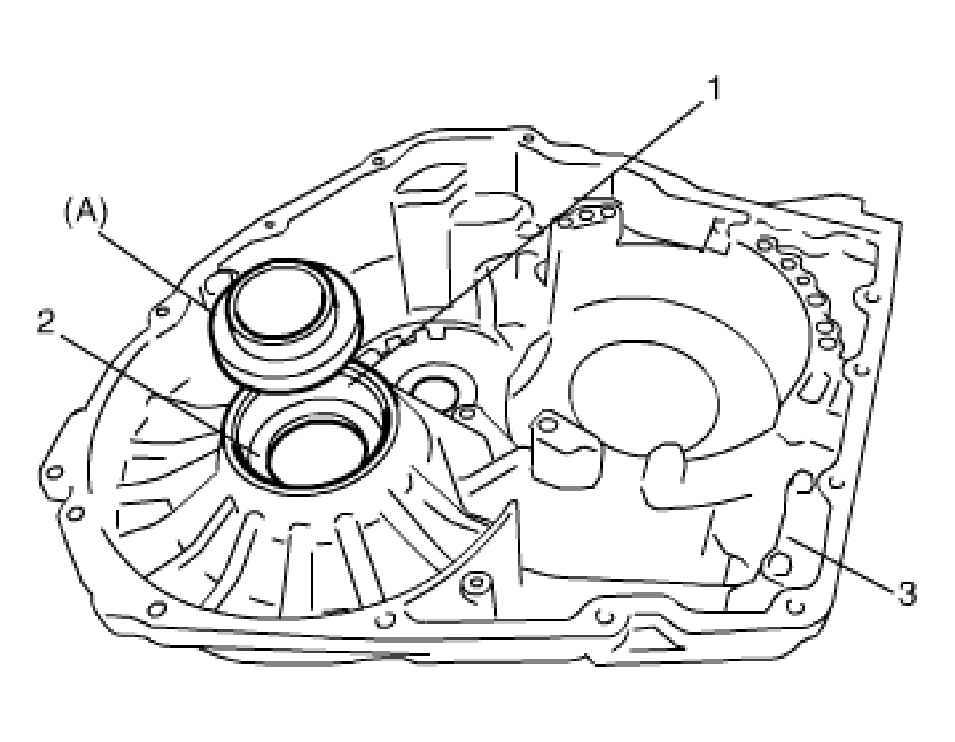

      Fig 1: Installing Differential Side Right Bearing Race And Shim To Transaxle Case
      G04592061Courtesy of SUZUKI OF AMERICA CORP.
  2. Install differential side left bearing race (1) to transaxle housing (2), using special tool.

    Special Tool

    1. 09924-07710

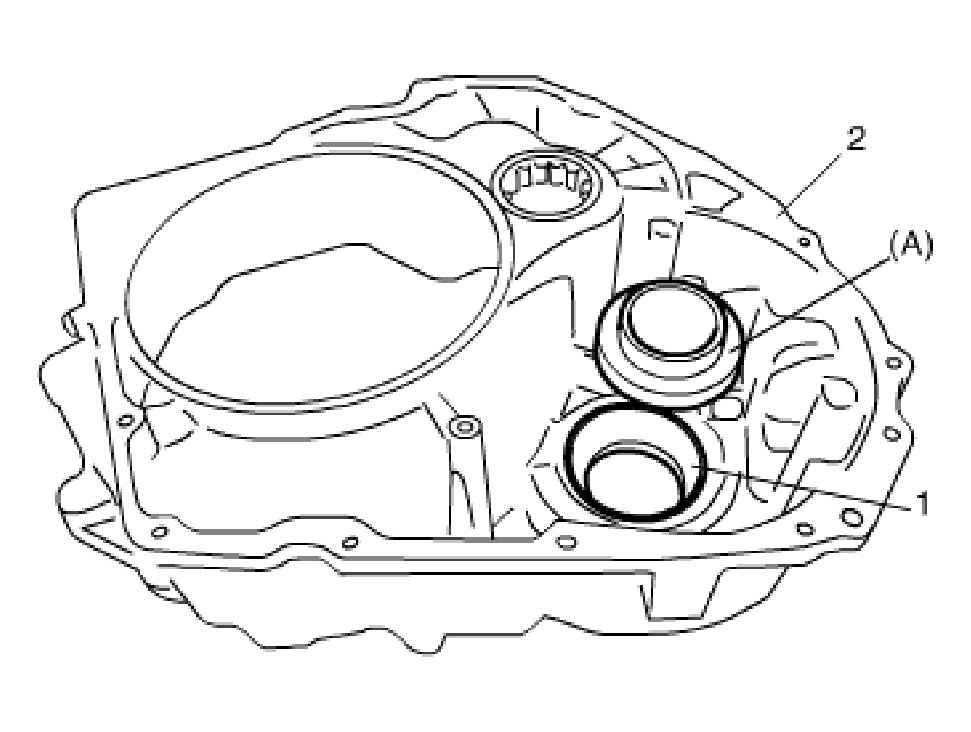

      Fig 2: Installing Differential Side Left Bearing Race To Transaxle Housing
      G04592062Courtesy of SUZUKI OF AMERICA CORP.
